Автоматизация и диспетчеризация систем электроснабжения

· Windows 2000 File Server-Service Pack не менеё 1;

· Internet Explorer 4.01;

· MS SQL Server 7, Service Pack не ниже 3;

· A MAPI-compliant E-mail server software.

Рабочие станции операторов с предустановленным программным обеспечением Continuum Cyberstation должны удовлетворять следующим требованиям:

· контроль и управление интеллектуальными объектами программным обеспечени

ем на платформе Windows NT , с установленной кодовой страницей English(USA);

· интерфейс сходный с Windows Explorer;

· встроенные функции OLE;

· адресация до 4 миллионов узлов сети Ethernet;

· совместимость с оборудованием Infinity;

· графическое меню;

· иметь систему шаблонов для сокращения времени конфигурации;

· пользовательские графические панели, встроенная библиотека управления и модуль оперативной помощи;

· планировщик, система контроля и генерации отчетов, определяемые пользователем.

При восстановлении питания контроллер автоматически, без вмешательства персонала, должен восстановить все мониторные функции, возобновить работу согласно реальному времени и восстанавливать статус и специальные процедуры, если это было предусмотрено при инсталляции. Каждый контроллер должен быть оборудован устройством, гарантирующим сохранение в памяти в течение не менеё 48 часов параметров, содержащих данные для восстановления после возобновления питания.

Модули DI-6 Continium предназначены для сбора и передачи информации в локальную сеть о состоянии средств релейной защиты.

7.5 Резервирование

В случае обрыва (короткого замыкания) на линиях связи:

· контроллер CX9900 4M-4-T - интерфейс SIB 71;

· терминальное устройство DSL доступа DSL-HST-E – сервер доступа

(DSLMX-20 AC);

· сервер доступа (DSLMX-20 AC) –коммутатор WS –C2950-12.

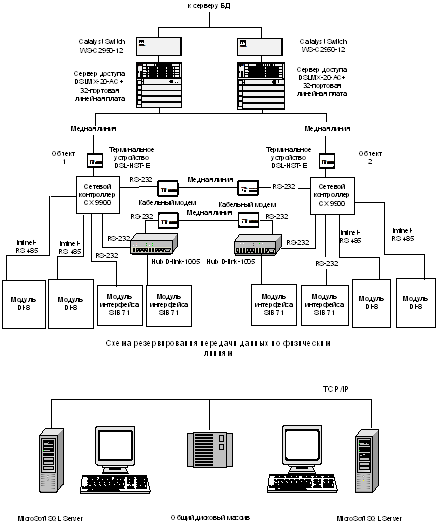

Рис.7.2 Схема резервирования данных управляющего уровня

Также в случае выхода из строя основного коммуникационного порта сетевого контроллера CX9900 4M-4-T (COM 1), либо любого вышеперечисленного оборудования резервный коммуникационный порт, ближайшего по расположению контроллера CX9900 4M-4-T, автоматически принимает на себя программно-аппаратные функции вышедшего из строя устройства по сбору, обработке и передаче данных на центральный диспетчерский пульт, с сохранением информации в базе данных (Рис. 7.2).

Переключение с основного коммуникационного порта контроллера, на резервный коммуникационный порт ближайшего контроллера осуществляется автоматически программным путём.

8. Проектирование релейной защиты трансформатора 6/0,4 КВ

8.1 Выбор схемы защиты

Выбор трансформатора тока.

, (8.1)

, (8.2)

По шкале токов находим ток для вычисления коэффициента трансформации:

;

8.2 Расчёт установок защит по току и проверка чувствительности

Расчёт токовой отсечки трансформатора:

, (8.3)

, (8.4)

, (8.5)

, (8.6)

Токовая отсечка по чувствительности проходит.

8.3 Расчёт максимальной токовой защиты трансформатора

, (8.7)

, (8.8)

, (8.9)

, (8.10)

Максимальная токовая защита по чувствительности к двухфазным к.з. – проходит.

, (8.11)

Максимальная токовая защита не обладает достаточной чувствительностью к однофазным коротким замыканиям на стороне 0,4 кВ, поэтому устанавливают специальную токовую защиту нулевой последовательности.

8.4 Расчёт специальной токовой защиты нулевой последовательности на стороне 0,4 кВ

, (8.12)

, (8.13)

Защита работает с выдержкой времени меньше .

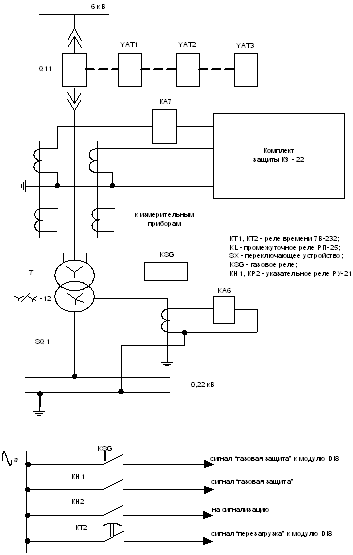

Рис. 8.1 Схема защиты трансформатора 6/0,4 кВ

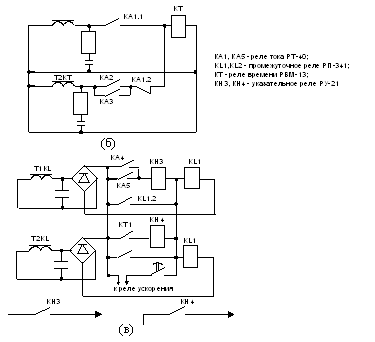

Рис. 8.2 Схема комплекта защиты К3-22 (а) цепи переменного тока, (б) цепи оперативного тока, (в) цепи сигнализации

Рис. 8.3 Схема вывода сигнала

9. Безопасность и экологичность

Важным моментом в комплексе мероприятий направленных на совершенствование условий труда диспетчера СЭС являются мероприятия по охране труда. Этим вопросам с каждым годом уделяется все большеё внимание, т.к. забота о здоровье человека стала не только делом государственной важности, но и элементом конкуренции работодателей в вопросе привлечения кадров. Для успешного воплощения в жизнь всех мероприятий по охране труда необходимы знания в области физиологии труда, которые позволяют правильно организовать процесс трудовой деятельности человека.

9.1 Опасные и вредные факторы при работе с компьютером

Источниками вредного излучения являются дисплей и процессорный блок компьютера. В реальных условиях электромагнитные поля относительно невелики по уровню, существенно неоднородны в пространстве и нестационарны во времени. Одним из факторов, снижающих уровни электромагнитного поля, является хорошеё заземление.

В результате неправильной осанки может развиться грыжа межпозвоночных дисков шейного или поясничного отделов, перенапряжение мышцы шеи, плеча и грудной клетки.

При многочасовой работе с неправильной осанкой также могут быть признаки травмы запястья - ладони и запястья немеют, опухают, возникают боль и покалывание указательного и среднего пальцев.

В результате неправильного положения руки при работе за компьютером может возникнуть синдром "теннисного локтя", который возникает в результате воспаления общего сухожилия мышц-разгибателей, расположенных около локтя.

Помещения, где расположены ПК, должны иметь естественное и искусственное освещение. Местное освещение не должно создавать бликов на поверхности экрана. В качестве источников света при искусственном освещении должны применяться преимущественно люминесцентные лампы типа ЛБ. Допускается применение ламп накаливания и светильников местного освещения. Применение светильников без рассеивателей и экранирующих решеток не допускается.
