Автоматизация и диспетчеризация систем электроснабжения

6.2 Общие требования к разрабатываемой системе

Система сбора и обработки информации (ССОИ) является системой верхнего уровня контроля и управления распределённой сетью: электронных электросчётчиков, модулей DI-6 Continium, станций автоматической пожарной сигнализации SecuriPro. И характеризуется высокой степенью интеграции устройств подсистемы Continium, высокой информативностью подсистемы

и определяется большим количеством нестандартных конструктивных, функциональных и архитектурных особенностей оборудоваемого объекта (рис. 6.1). Структурно ССОИ подразделяется на три части:

· ядро системы;

· аппаратные средства обработки информации;

· программно-аппаратные средства обработки, маршрутизации и передачи данных по выделенной локальной вычислительной сети системы.

Ядро системы включает в себя общий сервер системы на базе персонального компьютера с программным обеспечением, обеспечивающим обмен и разделение информации от рабочих станций операторов и распределенных контроллеров системы. Также в ядро системы входят автоматизированные рабочие места оперативных дежурных на базе персональных компьютеров, на которые выводится вся необходимая информация и осуществляется управление системой либо частью её.

Аппаратные средства обработки информации это сетевые контроллеры, предназначенные для сбора, обработки и хранения информации непосредственно от технических средств противопожарной защиты таких как:

· система обработки информации от электронных счётчиков электроэнергии;

· система сбора информации от средств релейной защиты;

· системы автоматической охранной и пожарной сигнализации;

· системы пожаротушения;

· системы вентиляции;

· системы оповещения.

Программно-аппаратные средства обработки, маршрутизации и передачи данных по выделенной локальной вычислительной сети системы. Предназначены для распределения информационных потоков по выделенным линиям связи от распределенных подсистем автоматики, на центральный пост оперативного наблюдения (рис. 6.2).

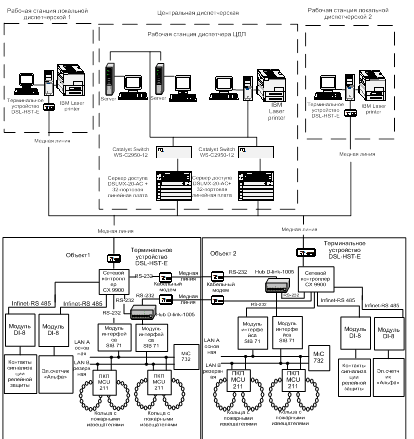

Рис. 6.1 Локальная вычислительная сеть АСДУ, построенная на базе контроллеров "Continium"

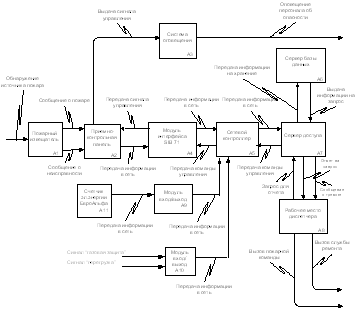

Рис. 6.2 Блок-схема обмена информацией в информационно - управляющей системе АСДУ

7. Линии и каналы связи ССОИ

Для обмена информацией между устройствами верхнего уровня системы предусмотрено использование вновь прокладываемых линий выполненных витой парой пятой категории. Прокладка осуществлена по предусмотренным лоткам, кабелеканалам, и телефонной канализации.

7.1 Аппаратная платформа

Активное оборудование выделенной локальной компьютерной сети взято от производителей LUCENT, Cisco, ZELAX. Серверы доступа DSL предназначены для построения выделенной IP-сети системы и должны иметь следующие характеристики:

· два слота и два порта Ethernet;

· интегрированная IP-маршрутизация с поддержкой RIP, RIP 2 и OSPF;

· режимы Frame Relay и PPP;

· аутентификация и управление услугами на базе RADIUS;

· поддержка PAP/CHAP;

· поддержка SNMP и управление Navis;

· различные транковые интерфейсы DS3, OS3/STM-1, транковые каналы T1/E1;

· встроенная поддержка Ethernet 10/100 Mbit/s;

· поддержка бриджинга (802.3);

· поддержка L2TP, ATMP, PPTP;

· высокопроизводительная RISC-архитектура;

· поддержка межсетевых экранов;

· линейные карты SDSL должны обеспечивать высокоскоростной сетевой доступ и высокую плотность портов при малых габаритах;

· многоскоростной доступ на базе SDSL от 144Кбит/с до 2,3 Мбит/с;

· гибкую конфигурацию, карты SDSL на 8 и 16 портов;

· высокую плотность – 1536 портов SDSL в стандартной 7-ми футовой стойке

· стандартная сигнализация 2B1Q;

· совместимость с клиентским оборудованием фирмы Lucent Technologies DSLPipe-S, HS, HST, HS1E.

В системе должен быть установлен дополнительный сервер базы данных, работающий в режиме "горячего" резерва, при отказе основного сервера резервный должен быть подключён автоматически. База данных должна формироваться параллельно на обоих серверах.

7.2 Коммутаторы

Коммутаторы должны иметь следующие характеристики:

· не блокируемая производительность на всех портах, включая и гигабитные порты;

· коммутационная шина 8,8 Гбит/с и максимальная скорость коммутации

6,6 млн. пакетов в секунду;

· 12-10 Base T/100 Base TX портов с автоматической подстройкой скорости, с полосой пропускания до 200 Мбит/с для индивидуального пользователя, сервера или рабочей группы;

· работа по стандартной медной кабельной системе 5-й категории на расстояние до 100 м;

· 8 Мбайтная распределённая архитектура памяти;

· наличие 16МБ DRAM памяти и 8 МБ флэш памяти;

· объединение полосы пропускания с использованием технологий FastEtherChanel Gigabit EtherChanel;

· поддержка протокола 802.1Q для создания виртуальных локальных сетей на каждом порту.

· групповое управление через поддержку отслеживания протокола IGMP на аппаратном уровне.

7.3 Терминальные устройства доступа

Терминальные устройства DSL доступа должны представлять собой высокоскоростные SDSL модемы внешнего исполнения с функциями маршрутизатора/моста для подключёния пользователей по одной паре проводов на скорости до 2,3 Мбит/с. Данный модем должен поддерживать PPP, MP, MP+,

Frame Relay, а также безопасность соединения с помощью дополнительного программного обеспечения Secure Connect Firewall и шифрования. Дальность работы по одной паре до 6,5 км со скоростью 384 Кбит/с (жила 0,5 кв. мм).

Терминальные устройства доступа должны обеспечивать:

· симметричную скорость передачи данных до 2,3, Мбит/с;

· технологию с адаптивной скоростью;

· поддерживать расстояния до 6,3 км. При 384 Кбит/с.

· одновременную маршрутизацию и бриджинг- протокол PPP, MP, MP+, Frame Relay;

· полнофункциональное обеспечение безопасности с возможностью установки межсетевого экрана Secure Connect (дополнительно) и шифрования;

· режим Plug-and-play;

· полнофункциональный мониторинг и контроль над коммутируемыми и выделенными сетями доступа.

7.4 Активное оборудование системы Continuum (Andover Controls)

Сервер базы данных предназначен для обработки всей поступающей информации от сети распределенных контроллеров, записи её в SQL базу данных системы и хранения на встроенных носителях. Срок хранения базы данных определяется администратором системы.

В системе должен быть предусмотрен дополнительный сервер базы данных, работающий в режиме "горячего" резерва, и при отказе основного сервера. Дополнительный сервер должен быть подключён к системе автоматически, без вмешательства администратора системы. Для предотвращения утери информации, хранящейся в базе данных в составе сервера необходимо предусмотреть аппаратные средства резервного копирования базы данных.

Минимальное требование к базовому программному обеспечению:
