Автоматизация и диспетчеризация систем электроснабжения

Информация в СДУСД должна поступать через серверы сбора данных и серверы связи. Серверы сбора данных сообщаются с локальными блоками управления (ЛБУ), устанавливаемыми на подстанциях, а серверы связи – с другими центрами управления.

Для облегчения создания и изменения (расширения) СДУСД в соответствии с уникальными требованиями заказчика программное обеспечение должно быть выполнено в виде

отдельных модулей со стандартными интерфейсами. Современный уровень программирования предусматривает ориентацию на рабочие станции и серверы фирм "Sun" и "IBM" и такие производственные стандарты, как POSIX (для операционной системы UNIX), Х.25 и ТСР/IР (для сетевых коммуникаций), Ethernet (для локальных вычислительных сетей), X Window System и OSF/Motif (для человеко-машинных интерфейсов ), ORACLE RDBMS C SQL2 (для работы с базами данных ), ISO/OSI (для протоколов обмена), С++ и РАSCAL (для языков программирования).

Использование в открытых СДУСД высокопроизводительных рабочих станций и серверов, распределённых компьютерных баз данных, а также разработка человеко-машинных интерфейсов обеспечивают наибольшеё удобство работы операторов и наилучшеё исполнение ими функциональных обязанностей, касающихся управления технологическим оборудованием.

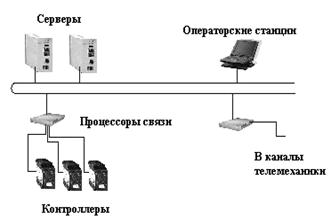

Рис. 5.1 Масштабируемая архитектура СДУСД

Масштабируемая (расширяемая) архитектура открытых СДУСД предоставляет им возможности не только собственного неограниченного роста (посредством добавления большого количества рабочих станций и серверов для поддержки сотен ЛБУ, сотен тысяч передающих цифровых и аналоговых точек и миллионов распределенных цифровых и аналоговых точек), но и создания (развития) на их основе систем управления генерацией энергии, управления энергией, управления распределением энергии и управления нагрузкой (посредством добавления серверов и модулей программного обеспечения, реализующих соответствующие функции) (Рис. 5.1).

Чтобы добиться поставленных задач, необходимо использовать для автоматизации систем управления современные технологии и микропроцессорные средства автоматизации.

5.2 Микропроцессорные средства автоматизации и диспетчеризации СЭС

5.2.1 Основные виды микропроцессорных средств автоматизации

Программно-аппаратная реализация системы автоматизации контроля и управления электроснабжения имеёт ряд особенностей, в первую очередь с позиции требуемой распределенности, быстродействия и параметров устройств связи с объектом.

Сложилось так, что сигналы выводились ото всех датчиков на щиты управления – блочные, групповые, местные. Там же размещались контрольно-измерительные приборы, устройства защиты, регуляторы, ключи управления. Соответственно и формировалась структура АСУТП, когда на щитах управления располагались программируемые контроллеры (Рис. 5.2), включая модули ввода – вывода устройств связи с объектом, и велось централизованное управление основным и вспомогательным технологическим оборудованием. В последнеё время ситуация несколько меняется. Все чаще применяется установка контроллеров, объединённых в локальную вычислительную сеть (ЛВС).

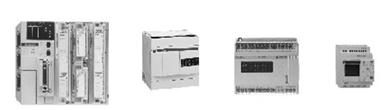

Рис. 5.2. Контроллеры для систем автоматизации

Устройства релейной защиты и автоматики (РЗА), измерительные приборы и ключи управления максимально приближены к объектам, т.е. находятся в самих распределительных устройствах (РУ). В ряде случаев последние отстоят на сотни метров и даже на километры от главных или центральных щитов управления. Для электрической части характерно такая идеология управления и регулирования, когда к централизованным задачам относятся, в основном, лишь автоматическое регулирование частоты и мощности, групповое управление возбуждением генераторов и противоаварийная автоматика, а устройства РЗА выполненные в виде отдельных локальных устройств. Следовательно, микропроцессорное устройство системы контроля и управления электрической части должны иметь не только функциональную, но и территориальную распределённость.

Программно-технические комплексы (ПТК) для тепловой части выпускают в мире десятки производителей. Имеются развёрнутые производства в России, в том числе и отечественные разработки. Для электрической же части выбор ПТК, в составе которых присутствует полная гамма микропроцессорных устройств РЗА для электрических сетей всех классов напряжения, ограничен. Даже на европейских рынках доминируют лишь четыре системы фирм ABB,GEC Alsthom, Merlin Gerin, Siemens.

Микропроцессорные устройства РЗА хотя и являются многофункциональными, однако работают по жёсткой логике. Помимо традиционных функций защиты, автоматических ввода резерва (АВР), повторного включения (АПВ) и частотной разгрузки (АЧР) они осуществляют регистрацию и осциллографирование событий, измерение электрических величин, самодиагностику. В ряде случаев в них встроены блоки схем управления коммутационной аппаратурой. Объём информации снимаемый в цифровом коде с рассматриваемых устройств, представителен.

Другие задачи реализуются на базе иных программно-аппаратных средств с использованием технологии открытых систем. Под понятием "открытая система" понимается совокупность таких свойств, как высокий уровень стандартизации, отсутствие патентного права, наличие значительного числа независимых поставщиков, процессорная независимость, масштабируемая производительность, широкий спектр приложений.

В структуре любой микропроцессорной системы контроля и управления присутствуют следующие основные составляющие: программируемые контроллеры; операционные системы реального времени; средства программирования контроллеров; локальные вычислительные сети; средства человеко-машинного интерфейса. Глобальная тенденция такова, что перечисленные элементы системы разрабатываются различными, независимыми, специализированными производителями. В этом случае каждый элемент полностью унифицируется. Рассмотрим возможности и характеристики PC- и PLC- контроллеров.

5.2.2 PC- контроллеры и их характеристики

Концепция открытой модульной архитектуры контроллеров - OMAC (Open Modular Architecture Controls) была выдвинута фирмой General Motors летом 1994 г. в документе, содержащем требования к контроллерам, использующимся в автомобильной промышленности.

Смысл OMAC-требований к контроллерам можно сформулировать в терминах, основные из которых представлены в названии архитектуры:

· Open (открытая) архитектура, обеспечивающая интеграцию широко распространённого на рынке аппаратного и программного обеспечения;

· Modular (модульная) архитектура, позволяющая использовать компоненты в режиме Plug & Play;

· Scaleable (масштабируемая) архитектура, позволяющая легко и эффективно изменять конфигурацию для конкретных потребностей;

· Economical (экономичная) архитектура, обеспечивающая невысокую стоимость жизненного цикла контроллерного оборудования;

· Maintainable (легко обслуживаемая) архитектура, выдерживающая напряженные условия работы в цехах и простая в ремонте и обслуживании (минимальное время простоя).
