Автоматизация и диспетчеризация систем электроснабжения
руб.
Стоимость прочих расходов складывается из стоимости затрат на, содержание помещения (амортизационные расходы, расходы на освещение, отопление, уборку). Эти расходы не изменятся при внедрении АСЦДУЭ, т.к. технические средства будут установлены в зале ЦДП, где сейчас установлены и функционируют тех. средства диспетчеризации
.
Определим сумму эксплуатационных затрат:
руб.
10.3 Расчёт годовой экономии от внедрения АСЦДУЭ
Экономия от внедрения АСЦДУЭ будет за счет снижения издержек производства. Статьи экономии рассмотрены ниже.
10.3.1 Экономия от снижения расходов энергоресурсов за счет внедрения задачи управления расходом энергоресурсов
В решении данной задачи цель (экономия) будет достигаться лишь в том случае, если производства будут, выполнять план по расходу энергоресурсов, рассчитанный и скорректированный управляющей системой.
Следовательно, экономия энергоресурсов будет равна разности между этой запланированной величиной расхода и той фактической величиной, которая была бы без внедрения управляющей системы. Оценить эту разность можно уже сейчас, анализируя графики суточного потребления энергоресурсов в течение нескольких месяцев. Т.е. сравнивая фактический месячный расход с тем, который бы планировался, определим величину возможной экономии энергоресурсов.

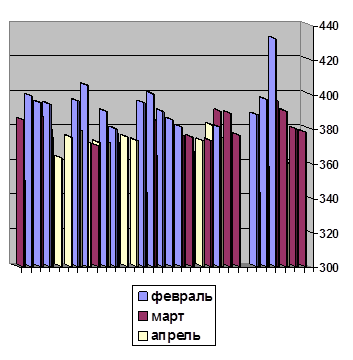

Рис. 10.1 График суточного потребления электроэнергии ОАО "АвтоВАЗ"
Исходя из статистических данных о расходах энергоресурсов за 2001 и 2002 годы по заводу и производствам, и применяя описанный метод расчёта плана расходов энергоресурсов, рассчитаем план расхода заводом энергоресурсов каждого вида.
На рис. 10.1 приведен график суточного потребления электроэнергии заводом за февраль 2002 года (выходные дни в выборке отсутствуют).
Выпуск продукции в течение суток в данном периоде практически постоянен, следовательно, можно оперировать с данными расхода как с данными удельного расхода (Рис.10.1). Рассчитаем среднюю величину расхода электроэнергии:
, (10.10)
Где - величина расхода за
- ные сутки.
Затем из статистической выборки удаляем значение расхода, превышающие как значение, характеризующеё неэффективную работу завода в данные сутки.
Рассчитаем плановую величину суточного расхода:
, (10.11)
где
- суточного расхода электроэнергии, не превышающеё
,
= 384 ;
- количество указанных значений.
Величина возможной экономии электроэнергии составляет от месячного расхода:
Исследуя аналогичным образом графики потребления за несколько месяцев 2005 и 2006 годов и принимая во внимание то, что при внедрении задачи управления расходом АСЦДУЭ организуется только Учёт и планирование по производствам, т.е. полностью реализовать полученный резерв в потреблении энергоресурсов не удастся, получим следующие величины годовой экономки энергоресурсов:
· электроэнергия - 1%
· ХПВ - 2%
· ПВ - 2%
· дем. вода - 1,5%
· 9° вода - 2%
· метан - 1,5%
· кислород - 2%
· ацетилен - 1,7%
· азот - 2,5%
· сжатый воздух - 3%
· углекислота - 2%
Пользуясь данными о годовых расходах и стоимости каждого вида энергоресурсов из таблицы 13 , получим величины экономии за счет снижения расхода каждого вида энергоресурсов. Итак, общая экономия за счет уменьшения расхода энергоресурсов при внедрения задачи управления расходом составит 18048000 руб.
10.3.2 Экономия от снижения платы за нагрузку
При внедрении задачи управления нагрузками завод получит возможность эффективно управлять нагрузками и ликвидировать превышение лимита. До настоящего момента времени завод не платил штрафа за превышение лимита, хотя факты превышения были часто. В настоящем году за превышение лимита по нагрузке будет введен десятикратный штраф. Но так как фактических штрафов в исследуемом периоде не было, эффект будем рассчитывать только за счет уменьшения платы за максимальную нагрузку.
Из анализа данных о величинах заявленных предприятием нагрузок на квартал и фактических максимальных нагрузок следует, что за 1992 год, завод превысил заявляемую нагрузку во втором квартале на 6,954 МВт, в третьем - на 4,1 МВт, в четвертом - на 8 МВт. Это повлекло к однократной доплате за максимальную нагрузку в следующем размере:
33,6 руб. - стоимость 1 кВт потребляемой мощности за год.
Зa nepвый квартал заводом было уплачено за 237 МВт, потреблено же было 233,2 МВт, т.е. за счет неточного заказа потери завода составили:
При внедрении системы будет производиться болеё точный заказ максимальной мощности и ликвидироваться превышение лимита, таким образом экономия за счет уменьшения платы за нагрузку составит:
руб.
Что в ценах 2006 г. примерно соответствует 17 млн.руб.
10.3.3 Экономия от снижения потерь в сетях электроснабжения и улучшения качества электроэнергии
Управление сетями электроснабжения на основе расчёта режимов системы электроснабжения ВАЗа позволит существенно сократить потери активной мощности электроэнергии и обеспечить повышение качества эксплутационных напряжений.
На основании отечественного и зарубежного опыта внедрение оптимизационных методов управления сетями электроснабжения обеспечивает сокращение потерь электроэнергии в электрической сети на уровне 0,3% от общего потребления электроэнергии заводом.
В соответствии с указанным ожидаемый годовой эффект при ожидаемом годовом потреблении электроэнергии Ргод =1326792 тыс. КВт/ч и стоимости 1 КВт·ч электроэнергии в размере:
=0.998 руб. КВт/ч составит:
руб. , (10.12)
Кроме прямого экономического эффекта обеспечивается косвенный эффект за счет повышения качества напряжения, что приводит к улучшению эксплутационных условий (снижение технологических ущербов), увеличению сроков службы и межремонтных циклов электрооборудования.
В связи с отсутствием в настоящеё время методики расчёта указанного экономического эффекта его ориентировочная величина обычно принимается в размерах 0,54% от общего электропотребления, что составит:
