Мероприятия по обеспечению безопасного и безвредного производства

Электрическое оборудование и контрольно-измерительная аппаратура, а также аппаратура управления комплексом выполнены в соответствии с требованиями "Правил устройства и эксплуатации оборудования" и СНиП 3.05.06-65 "Электротехнические устройства". Оборудование рассчитано на электропитание от сети потребителя напряжением 380В переменного тока, 3 фазы, частота 50Гц. Качество п

одводимой электроэнергии должно соответствовать ГОСТ 13109.

Электрическая схема подключения оборудования Комплекса обеспечивает последовательный пуск электрических приводов, имеет звуковую и световую предупредительную предпусковую сигнализацию, общий аварийный останов агрегатов комплекса, оборудована электроизмерительными приборами, позволяющими контролировать нагрузку основных агрегатов.

Здание, в котором расположен Комплекс, должно быть снабжено молниезащитными устройствами. Молниезащита включает комплекс мероприятий и устройств, предназначенных для обеспечения безопасности людей, предохранения зданий, сооружений, оборудования и материалов от взрывов, загораний и разрушений, возможных при воздействии молний.

Для всех зданий и сооружений, не связанных с производством и хранением взрывчатых веществ (в нашем случае, шины - не взрывоопасны) проектирование и изготовление молниезащиты должно выполняться согласно «Инструкции по устройству молниезащиты зданий и сооружений» РД 34.21.122 -87.

По степени защиты зданий и сооружений от воздействия атмосферного электричества молниезащита подразделяется на три категории. Категория молниезащиты определяется назначением зданий и сооружений, среднегодовой

продолжительностью гроз, а также ожидаемым числом поражений здания или сооружения молнией в год.

Ожидаемое годовое число поражений молнией прямоугольных зданий и сооружений

N=(S + 6h3d) (L-6h3d)-7,7h23dnl0-6,

где S, L - ширина и длина зданий, м (для зданий и сооружений сложной конфигурации в плане при расчёте N в качестве S и L принимают ширину и длину наименьшего описанного прямоугольника); h3d - наибольшая высота здания или сооружения, м; п - среднегодовое число ударов молний в 1 км2 земной поверхности (удельная плотность ударов молний в землю) в месте расположения зданий или сооружений. Информацию о средней за год продолжительности гроз можно получить в местном отделении Росгидромета.

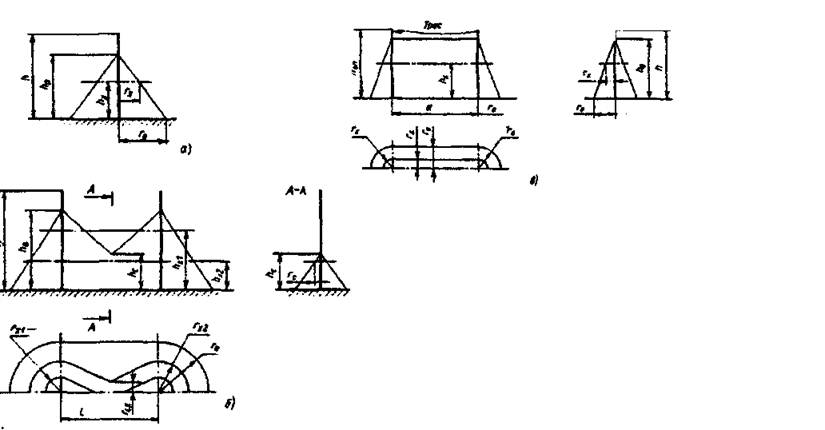

Для создания зон зашиты применяют одиночный стержневой молниеотвод; двойной стержневой молниеотвод; многократный стержневой молниеотвод;

Контроль за средствами обеспечения электробезопасности, и в частности за соответствием их требованиям безопасности, возложен на электрика.

Электрическое оборудование должно быть надежно заземлено через нулевой контур. Защиту занулением применяют в трёхфазных четырёхпроводных сетях с заземлённой нейтралью напряжением до 1000В. В строительстве и промышленности эти сети имеют напряжение 380/220 и 220/127 В, а иногда 660/380 В. Кроме того, зануляют однофазные сети переменного тока с заземлённым выводом. Зануление (рис. 1) есть преднамеренное электрическое соединение 1 с нулевым защитным проводником 2 металлических нетоковедущих частей 7, которые могут оказаться под напряжением 6.

Действие защиты занулением основано на том, что при появлении на металлических частях электроустановки 7 опасного напряжения, в результате замыкания на корпус, возникает короткое замыкание между фазным 3 и нулевым защитным 2 проводниками. Возникшее короткое замыкание 4 приводит к появлению тока весьма большой величины, достаточной для «выбивания» предохранителей 5 в фазных питающих проводах. Таким образом электроустановка 7 обесточивается. За время замыкания на корпус и до отключения электроустановки от сети (т. е. в аварийный период) безопасность от поражения током обеспечивается заземляющим устройством 8 с сопротивлением Ro, которое действует как защитное.

Автоматической защитой 5 могут служить плавкие предохранители, максимальные автоматы, магнитные пускатели и др., срабатывающие в доли секунды.

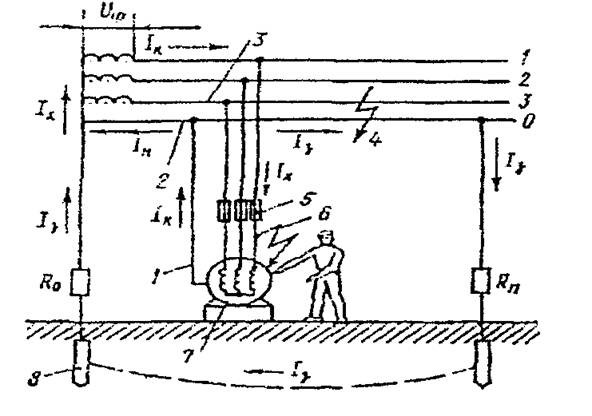

Рис. 1. Схема зануления в трёхфазной четырёхпроводной сети с заземлённой нейтралью.

Повторное заземление R нулевого провода защищает человека от поражения током в случае замыкания фазы на корпус и одновременно обрыва нулевого провода. Такое заземление устраивают через 250 м, а также на концах линий и ответвлений длиной более 200м. По этому заземлению ток стекает в землю, откуда попадает в заземление нейтрали, по нему во все фазные провода, включая имеющий пробитую изоляцию, далее на корпус. Таким образом образуется контур короткого замыкания.

Пожарная безопасность.

Классификация помещений и зданий по степени

взрывопожароопасност и._

Все помещения и здания по ОНТП 24-86 подразделяются на 5 категорий:

А - взрывопожароопасные. Та категория, в которой осуществляются технологические процессы, связанные с выделением горючих газов, ЛВЖ с т-рой вспышки паров до 28 °С, teen < 28 °С; Р - свыше 5 кПа.

Б - помещения, где осуществляются технологические

процессы с использованием ЛВЖ с температурой вспышки свыше 28 °С,

способные образовывать взрывоопасные и пожароопасные смеси, при

воспламенении которых образуется избыточное расчетное давление

взрыва свыше 5 кПа.

tBСn > 28 °С; Р - свыше 5 кПа.

В - помещения и здания, где обращаются технологические процессы с

использованием горючих и трудногорючих жидкостей, твердых горючих

веществ, которые при взаимодействии друг с другом или кислородом

воздуха способны только гореть. При условии, что эти вещества не

относятся ни к А, ни к Б. Эта категория — пожароопасная.

Г - помещения и здания, где обращаются технологические процессы с

использованием негорючих веществ и материалов в горячем, раскаленном

или расплавленном состоянии (например, стекловаренные печи). Д -

помещения и здания, где обращаются технологические процессы с

использованием твердых негорючих веществ и материалов в холодном

состоянии (механическая обработка металлов).

Классификация взрыво- и пожароопасных зон помещения в соответствии с ПУЭ - 86.

Для обеспечения конструктивного соответствия эл. технических изделий правила устройства эл. установок — ПУЭ-85 выделяются пожаро- и взрывоопасные зоны.

Пожароопасные зоны — пространства в помещении или вне его, в котором находятся горючие вещества, как при нормальном осуществлении технологического процесса, так и в результате его нарушения.

Зоны: П-I - помещения, в которых обращаются горючие жидкости с температурой вспышки паров свыше 61 °С.

П-II - помещения в которых выделяются горючие пыли с нижним концентрационным пределом возгораемости > 65 г/м3 П-IIа - помещения, в которых обращаются твердые горючие вещества. П-Ш - пожароопасная зона вне помещения, к которой выделяются горючие ж-ти с т-ой вспышки более 61 °С или горючие пыли с нижним
