Анализ программ специальной технологии

Жесткий режим точечной сварки характеризуется малой продолжительностью времени сварки, бо́льшими, чем при мягком режиме, значениями силы тока и значительным сжимающим давлением электродов. Плотности тока достигают 120—300 А/мм² при сварке стали. Время протекания тока обычно 0,1—1,5 секунды. Давление электродов обычно принимают в пределах 3—8 кг/мм². К недостаткам жестких режимов

относятся повышенная мощность, потребляемая при сварке; значительные нагрузки сети; мощные сварочные машины. Преимущества — уменьшение времени сварки и повышение производительности. Жесткие режимы применяют при сварке алюминиевых и медных сплавов, с высокой теплопроводностью, деталей неравной толщины и разноименных деталей, а также высоколегированных сталей с целью сохранения коррозионной стойкости.

Рисунок 2 - Стадии цикла и циклограммы точечной сварки: а - без увеличения давления; б - с увеличением давления при проковке; 1 - сжатие деталей; 2 - включение тока; 3 - проковка; 4 - снятие давления с электродов

Рис.

Рис.

Рис.

Свариваемые детали 1 (рис. 3) собирают внахлёстку и зажимают усилием FCB между двумя электродами 2, подводящими ток большой силы (до нескольких десятков кА) к месту сварки от источника электрической энергии 3 невысокого напряжения (обычно 3-8 В). Детали нагреваются кратковременным (0,01-0,5 с) импульсом тока до появления расплавленного металла в зоне контакта 4. Нагрев сопровождается пластической деформацией металла и образованием уплотняющего пояска 5, предохраняющего жидкий металл от выплеска и от взаимодействия с воздухом. Теплота, используемая при сварке, зависит от сопротивления между электродами и выделяется при прохождении тока непосредственно в деталях, контактах между ними и контактах деталей с электродами. Сопротивления самих электродов должны быть незначительны, так как выделяющаяся в них теплота не участвует в процессе сварки. Поэтому сечение электродов должно быть относительно большим, а материал электродов - обладать большой электро- и теплопроводностью. Электроды для точечной сварки изготавливают главным образом из меди и её сплавов.

Рисунок 3 - Схема точечной сварки

Перед сваркой контактные поверхности деталей зачищают металлической щеткой, пескоструйной обработкой или травлением и обезжиривают растворителями. Это необходимо для обеспечения стабильного процесса, который зависит от постоянства контактного сопротивления.

Точечная сварка в зависимости от расположения электродов по отношению к свариваемым заготовкам может быть двусторонней и односторонней (рисунок 4). При односторонней сварке ток течет через верхний 3 и нижний 4 листы, но нагрев места контакта происходит только за счет тока, протекающего через нижний лист. Для увеличения этого тока снизу располагают токопроводящую медную подкладку 5. Одновременно происходит образование двух точек.

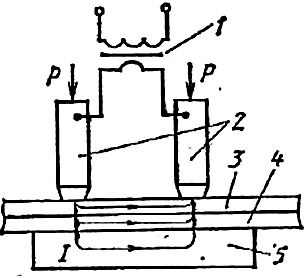

Рисунок 4 - Схема односторонней точечной сварки: 1 - сварочный трансформатор; 2 - электроды; 3 - верхняя заготовка; 4 - нижняя заготовка; 5 - медная подкладка

Рис.

Рис.

Методические рекомендации

Цель изучения специальной технологии – дать учащимся знания научных основ техники и технологии производства в объеме, необходимом для сознательного, прочного и глубокого овладения профессиями.

При изложении учебного материала преподаватель специальной технологии должен увязывать его с учебным материалом общеобразовательных и общетехнических предметов, избегая дублирования и перегрузки учащихся изучением второстепенных вопросов, рационально регламентировать глубину раскрытия учебного материала. Каждая тема программы должна иметь свое завершающее практическое закрепление на уроках производственного обучения.

Конкретные виды и способы межпредметных связей преподаватели должны отражать в перспективных тематических планах и планах уроков.

При изучении основных тем программы специальной технологии должны находить отражение вопросы современной техники и технологии производства, безопасности труда, научной его организации и конкретной экономики.

В процессе преподавания специальной технологии изучение учебного материала необходимо тесно увязывать с разъяснением основных вопросов, касающихся профессии, обращая при этом внимание учащихся на укрепление и развитие материально-технической базы, роста производительности труда, повышение эффективности производства и качества работы, динамичное и пропорциональное развитие народного хозяйства. Важно раскрыть перед учащимися значение данной отрасли для народного хозяйства.

В процессе изучения учебного материала программы спецтехнологии следует систематически привлекать учащихся к самостоятельной работе с научно-технической литературой и технологической документацией, практиковать проведение лекционных занятий и семинаров, расширять перечень упражнений, лабораторно-практических работ и работ расчетного характера с учетом объема материала и специфики базового предприятия.

Профессионально-технические учебные заведения призваны заложить основы высокопроизводительного труда, дать учащимся возможность развивать свои творческие способности и овладевать передовыми приемами работы.

Проанализировав литературу и опыт работы преподавателей и мастеров производственного обучения мы можем предложить следующиеметодические рекомендации по повышению эффективности формирования знаний, умений и навыков у учащихся:

прививать любовь учащихся к выбранной профессии и тем самым заинтересовывать их учебными занятиями;

прививать учащимся необходимые знания для применения их в дальнейшем на практике;

выбирать темп изучения материала в зависимости от теоретической подготовки, личного опыта и индивидуальных особенностей независимо от деятельности других учащихся группы;

в процессе всего периода обучения при необходимости требуется вернуться к любой части учебно-инструктивного материала;

своевременное обнаружение отклонений, ошибок в учебной работе и внесение поправок в действиях учащихся.

Для содержания специальных предметов характерно сочетание материала прикладного, фактического и материала, имеющего явно выраженный теоретический характер. Сочетание теории и фактов в содержании специальных предметов зависит от уровня организации, техники и технологии производства в отрасли, что определяет характер и содержание труда рабочих соответствующих профессий.

В процессе изучения специальной технологии у учащихся наряду с усвоением значительного объема знаний должны быть сформированы развитые умения применять их в разнообразных учебных и производственных условиях. Все это требует комплексного применения различных методик и приемов обучения.
