Оценка качества фотоаппаратов
Определим тип показателей:
Таблица 2.1.1
Наименование показателя |
Тип показателя |
Шаг пикселя |
Обратный |
Яркость | width=132 valign=top >
прямой |
Все данные занесем в таблицу 2.1.2
Таблица 2.1.2
Наименование фотоаппаратов |
Шаг пикселя (мм) |
Яркость (кд/м2) |
Digital IXUS 980 IS |
0,8 |
1500 |
EOS 40D |
0,6 |
1700 |
EOS-1Ds Mark III |
0,5 |
2000 |
Представим данный показатель в виде графа.

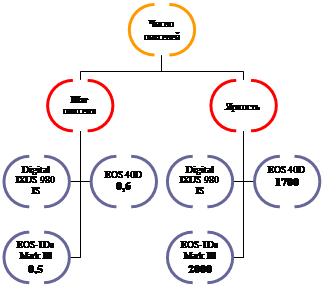

Рис.1 Граф показателя «Число пикселей»
С помощью квалиметрической шкалы переведем все значения в баллы. По оси Х расположим значения показателя, а по оси У баллы. Т.к. показатель обратный, минимальное значение показателя – 0,5 - принимаем за 100 баллов, максимальное - 0,8 – за 0 баллов. Составим уравнение прямой и найдем значения.
Таблица 2.1.3
X |
Y | |
Xmin |
0,5 |
100 |
Xmax |
0,8 |
0 |
Уравнение прямой:
y=ax+b
0=axmax+b
100=axmin+b
Выражаем из первого неравенства:
b=-axmax
100=axmin-axmax
a(xmin-xmax)=100
a=
a==-333,3
b=333,3×0,8=266,6
y=-333,3x+266,6
Подставляем значение х=0,6 в уравнение, получаем:
y=-333,3×0,6+266,6≈67
Шкалы имеют следующий вид:
Рис.2 Квалиметрическая шкала для показателя шага пикселя:
Составим уравнение прямой для показателя «Яркость»:
y=ax+b
a=== 0,2
b=-axmin=-0,2×1500=-300
y=0,2x-300
Подставляем значение x=1700 в уравнение, получаем:
y=0,2×1700-300=40
Рис.3 Квалиметрическая шкала для показателя «Яркость»:
Занесем значения показателей, переведенных в баллы, в таблицу 2.1
Таблица 2.1.4
Наименование фотоаппаратов |
Шаг пикселя (мм) (значения в баллах) |
Яркость (кд/м2) (значения в баллах) |
Digital IXUS 980 IS |
0 |
0 |
EOS 40D |
67 |
40 |
EOS-1Ds Mark III |
100 |
100 |
2. 2 Размер жидкокристаллического экрана
Размер жидкокристаллического экрана характеризуется следующими показателями:
- разрешение - горизонтальный и вертикальный размеры, выраженные в пикселях, описывающий, насколько детальным является данное изображение.
-общее количество пикселей - является одинаковым для всех фотоаппаратов, поэтому можно его не брать в расчет, т.к. он не влияет на оценку качества.
Определим тип показателей:
Таблица 2.2.1
Наименование показателя |
Тип показателя |
Разрешение |
прямой |
Все данные занесем в таблицу 2.2.2.
Таблица 2.2.2
Наименование фотоаппаратов |
Разрешение (пиксель) |
Digital IXUS 980 IS |
640×480 |
EOS 40D |
3888×2592 |
EOS-1Ds Mark III |
3888×2592 |
Представим данный показатель в виде графа.

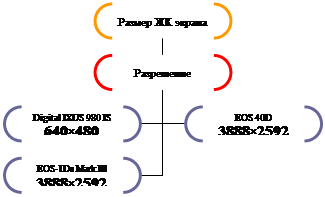

Рис.4 Граф показателя «Размер ЖК-экрана»
Показатель «Разрешение» приведен в пикселях, при их перемножении получается пиксели2.
- 640×480 пиксель = 307200 пиксель2
- 3888×2592 пиксель = 10077696 пиксель2
Получились достаточно большие числа, которые будут неудобны в расчетах. Разделим значения на 100000, получим:
≈3,1
≈100,8
С помощью квалиметрической шкалы переведем все значения в баллы. Для этого составим уравнение прямой:
y=ax+b
a=== 1,1
b=-axmin=-1,1×3,1=-3,4
y=1,1x-3,4
Рис.5 Квалиметрическая шкала для показателя «Разрешение»:
Занесем новые значения в таблицу 2.2.3
Таблица 2.2.3
Наименование фотоаппарата |
Разрешение (значения в баллах) |
Digital IXUS 980 IS |
0 |
EOS 40D |
100 |
EOS-1Ds Mark III |
100 |
