Внутримашинное информационное обеспечение управления

1. Состав и способы создания информационного обеспечения

Информационное обеспечение АСУ - это совокупность единой системы классификации и кодирования технико-экономической информации, унифицированных систем документации и массивов информации, используемых в автоматизированных системах управления. Сущность информационного обеспечения АСУ состоит в информационном отображении условий

, состояния и результатов производственного процесса и обмене информацией между органом и объектом управления для регулирования его деятельности.

Основная цель подсистемы информационного обеспечения заключается в том, чтобы представить для решения задач управления необходимые и достоверные сведения в достаточно полном объеме, своевременно и в удобной для использования форме, требующей минимальных затрат машинного времени и труда. Поздно полученная информация часто становится бесполезной, так как решение уже принято.

Информационное обеспечение подразделяют на внемашинное и внутримашинное (рис. 1). К внемашинному информационному обеспечению относят: оперативную документацию, содержащую сведения о состоянии управляемого объекта и среды, нормативно-справочные документы, включающие систематизированную проектно-сметную, техническую, технологическую, организационную и производственную документацию, а также архивную информацию; систему классификации и кодирования информации; инструкции по организации ввода, хранения, внесения изменений в нормативно-справочную документацию, в том числе и в массивы данных о среде.

Внутримашинное информационное обеспечение включает в себя информационную базу на машинных носителях и систему программ ее организации, накопления, ввода и доступа к данным. Источником формирования внутримашинного информационного обеспечения служит внемашинная информационная база.

Основные требования к информационному обеспечению АСУ формулируются на основе данных предпроектного обследования строительной организации. В них обязательно должна быть отмечена необходимость обеспечения адекватности информационной базы предметной области и однозначного трактования модели. Информационная база также должна содержать данные о предметной области, достаточные для программной реализации информационного обеспечения.

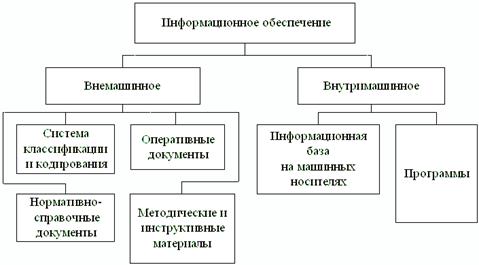

Рис. 1. Структура информационного обеспечения АСУ

В процессе разработки задач АСУ проектирование информационного обеспечения обычно рассматривается как относительно самостоятельная часть общей разработки автоматизированной системы управления. Однако существует и другая методология проектирования с использованием CASE-технологий и CASE-средств, в рамках которой конструирование информационного обеспечения и программных средств решения задач АСУ рассматривается как единый технологический процесс. Ввиду сложности и большой стоимости CASE-технологий и CASE-средств их применяют в настоящее время, как правило только для создания АСУ крупных организаций.

В практике проектирования АСУ чаще всего реализуются следующих два основных подхода к созданию информационного обеспечения: “от предметной области”, “от запроса”. Выбор того или иного способа зависит от содержания исходной информации. Подход “от предметной области”, означает описание объектов управления и связей между ними безотносительно к потребностям пользователей. Иногда этот подход называют объектным или непроцессным. В подходе “от запроса” основным источником информации о предметной области являются запросы пользователей (задачи). Этот подход называется процессным или функциональным.

Преимуществом подхода “от предметной области” является его объективность, системное отображение предметной области и, как следствие, устойчивость информационной модели, возможность реализации большого числа программных приложений по решению задач АСУ, в том числе и заранее незапланированных на созданной информационной базе. Недостатком данного подхода является трудность отбора информации при подготовке информационного обеспечения.

Функциональный подход в большей степени ориентирован на реализацию текущих запросов управленческого персонала строительной организации и не всегда учитывает перспектив развития автоматизи-рованной системы управления. При его использовании могут возникнуть трудности при объединении взглядов различных пользователей. Однако учет запросов руководителей производства позволяет улучшить характеристики функционирования информацион-ного обеспечения. Следует отметить, что подход “от запроса” позволяет руководителям строительных предприятий в наибольшей мере реализовать один из основополагающих принципов создания АСУ - “принцип новых задач”.

Отдельно взятый ни один из указанных подходов не дает достаточной информации для проектирования рационального информационного обеспечения АСУ. Целесообразно совместное применение обоих подходов с ведущим положением объектного подхода. Рекомендуется в качестве первоочередного шага в подготовке информационного обеспечения сделать акцент на подходе “от предметной области”. Однако подготовленную при этом информационную базу следует проанализировать с точки зрения возможности и эффективности выполнения заданных функций.

2. Основы организации внутримашинного информационного обеспечения

Внутримашинное информационное обеспечение включает информационную базу на машинных носителях и средства ее ведения. Структура внутримашинной базы определяется моделью логически взаимосвязанных данных конкретной предметной области. В базу данных также входят отдельные невзаимосвязанные массивы входных, выходных и промежуточных данных, хранимых на машинных носителях.

Основными компонентам базы данных являются: нормативно-справочная, плановая, оперативная, учетная информация (рис. 2.). К плановой информации относится та часть нормативных данных, которые непосредственно связаны с организационно-технологическими моделями строительных объектов и плановыми ресурсами по строительным работам. Данные этой группы можно считать условно-постоянными.

Большое внимание в процессе проектирования внутримашинной информационной базы уделяется эффективной организация данных, хранимых на машинных носителях. Выбор тех или иных способов организации данных В ЭВМ во многом определяет в дальнейшем затраты на разработку программных средств обработки информации, на возможность развития базы данных, ее надежность.

Часть сведений в базу данных поступает из внемашинной сферы (документы нормативно-справочной информации, плановые, оперативные документов и др). Некоторые данные информационной базы могут формироваться в процессе решения задач АСУ или поступать по телекоммуникационным каналам связи из других автоматизированных систем управления.

Внутримашинная информационная база характеризуется составом и структурой массивов, способами организации и доступа к данным на машинных носителях. В зависимости от используемых программных средств организация массивов может иметь свои особенности. Существует два основных способа организации информационных массивов: а) в виде отдельных независимых файлов (файловая организация); б) быть в составе базы данных, являющейся интегрированной совокупностью взаимосвязанных массивов.
