Механика вертолета
1. Расчет подредукторной фермы вертолета
Определить усилия в стержнях подредукторной фермы вертолета (рисунок 1.1), оставшихся после разрушения передней левой опоры, при действии нагрузок:
Тх = 1кН; Тy = 10кН; Мр = 0.1кН∙м.

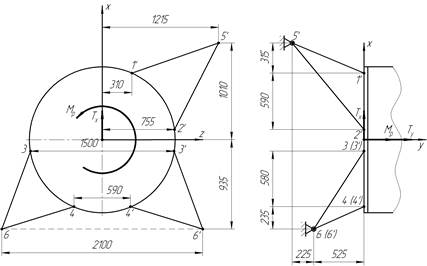

Рисунок 1.1 – Геометрия подредукторной фермы вертолета
<
p align="center">1.1 Геометрические параметры фермы
Геометрические параметры фермы представлены в таблице 1.1.
Таблица 1.1 – Геометрические параметры фермы
Наименование |
Проекции, мм |
l, мм |
|
|
| ||
lx, мм |
ly, мм |
lz, мм | |||||
|
315 |
750 |
905 |
1216.86 |
0.259 |
0.616 |
0.744 |
|
905 |
750 |
460 |
1262.19 |
0.717 |
0.594 |
0.364 |
|
815 |
525 |
300 |
1014.82 |
0.803 |
0.517 |
0.296 |
|
235 |
525 |
755 |
949.14 |
0.248 |
0.553 |
0.795 |
1.2 Расчетная схема фермы
Расчетная схема фермы представлена на рисунке 1.2.

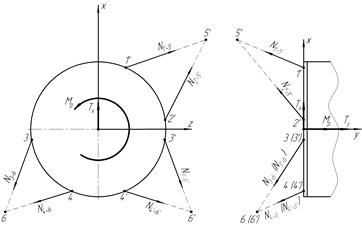

Рисунок 1.2 – Расчетная схема подредукторной фермы вертолета
1.3 Определение усилий в стержнях фермы
Составляем для данной статически определимой стержневой системы 6 уравнений равновесия:
:
После подстановки значений косинусов углов и сокращения на меньший из коэффициентов при неизвестных усилиях получим:
. (1.1)
:
После преобразований получим:
. (1.2)
:
После преобразований получим:
. (1.3)
:
(1.4)
:
(1.5)
:
(1.6)
Из уравнений (1.1), (1.2), (1.3), (1.4), (1.5), (1.6) составим систему, которую решим с помощью вычислительного пакета MathCAD (приложение 1). Для упрощения счета в MathCAD примем:
; ; ;
; ; .
После решения системы получим:
;
;
;
;
;
.
Представим полученные результаты на диаграмме (рисунок 1.3).
Рисунок 1.3 – Диаграмма усилий в стержнях подредукторной фермы вертолета
Как видно из диаграммы, все стержни, кроме стержня , растянуты. Наиболее нагружены стержни , и , менее нагружены стержни , и . Поэтому в первую очередь будут разрушаться стержни и (силы, растягивающие их, почти одинаковы), а уже потом остальные.
1.4 Проектировочный расчет стержней
Проектировочный расчет проведем для самого нагруженного стержня – . Выберем стержень круглого поперечного сечения. Найдем диаметр этого сечения, если стержень изготовлен из сплава В95 [2, с. 43], для которого с учетом коэффициента запаса по пределу текучести () допускаемые напряжения .
Диаметр стержня вычисляется по формуле:
, мм; (1.7)
.
После округления до нормального линейного размера по ряду Ra 40 [5, с. 481] получим:
.
Для подредукторной фермы вертолета необходимо взять стержни круглого поперечного сечения диаметром d = 4.8мм, изготовленные из сплава В95.
2. Расчет кругового кольца при плоском изгибе
Предварительно уравновесив кольцо потоком касательных сил (рисунок 2.1), найти:
