Конструирование узлов и деталей ткацкого станка

По станку СТБ можно определить следующее достоинства и недостатки:

«+»:

§ Неограниченный запас утка;

§ Высокая скорость прокладывания (23-25м/сек.);

§ Устойчивость движения прокладчика в зеве;

§ Уменьшена масса и размеры прокладчика (m=40-60гр., 90*14*6);

§ Снижены затраты энергии на прокладывание утка;

§ Нет необходимости перематывать уток в шпулю, т.к. нить поступа

ет на бобинах, следовательно, снижается обрывность уточных нитей.

« - »:

· Повышенный расход уточных нитей из-за закладных кромок;

· Сложность конструкции некоторых механизмов, что приводит к высокой стоимости станка;

· Периодичность прокладывания;

Таблица. Техническая характеристика станка

Расчеты

Исходные данные:

;

Составим уравнение моментов, пользуясь схемой действия сил для определения заправочного натяжения нитей основы на ткацком станке СТБ. Пренебрегая силой тяжести рычагов и трением в опорах, можно составить следующее уравнение моментов относительно оси вращения рычага скала:

,

где - сила пружины, Н

- нормальное давление основы на скало, н

- сила тяжести скала, Н

- длины плеч действия сил, м.

Тогда

или , где F- натяжение основы, Н.

Из последнего уравнения можно определить натяжение нитей основы:

;

;

Так как на скало действуют две пружины, по одной стороне с каждой стороны, заправочное натяжение основы

Натяжение приходящиеся на 1 нить основы, следовательно

Натяжение нитей основы возрастает по мере уменьшения диаметра намотки. Статическая составляющая возрастает в связи с постепенным понижением уровня скала, при этом изменяются размеры плеч и увеличивается сила пружины. Динамическая составляющая возрастает в связи с необходимостью более раннего отклонения скала для увеличения угла поворота навоя при уменьшении диаметра намотки основы.

В процессе ткачества при выработке легких и средних тканей основа подается в рабочую зону ткацкого станка с навоя. При выработке тяжелых тканей - со шпулярника.

Навой ткацкого станка представляет собой стальную полую трубу. На стволе крепится 2 фланца, тормозной шкив и зубчатое колесо, которое входит в зацепление с поднавойной шестерней.

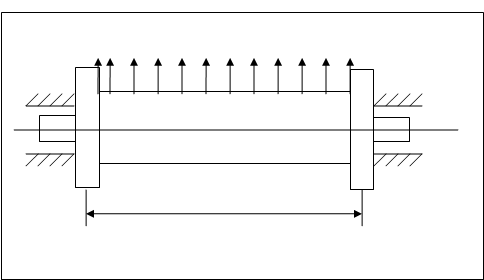

Основа наматывается между фланцами на ствол навоя, сам навой установлен в подшипниках станка на цапфах. Несмотря на высокую жесткость трубы, навой под действием упругой силы основных нитей претерпевает изгиб, что приводит к созданию неодинаковых условий прибоя уточных нитей. Ствол навоя можно рассматривать как вал с равномерной нагрузкой q на участке между фланцами.

Кроме изгиба, под действием сил натяжения нитей основы вал претерпевает скручивание.
