Защита интеллектуальной собственности

Предмет

Поиска

(ИТР)

Страна выдачи,

вид и номер

охранного

документа,

рубрика МКИ

(УДК)

Автор, заявитель, страна, дата приоритета, дата публикации, название

Сущность технического решения и цель его создания

Подлежит (не подлежит) дальнейшему анализу при исследовании

уровня

чистоты

новизны

1

2

3

4

5

6

7

1) Дисковая фреза

РФ

пат. № 1096053

В23С 5/08

УДК 621.914.22 (088.8)

Радзеиовский С.С.

Радзеиовский Д.С.

РФ (СССР)

Заявл. 30.06.82

Опубл. 07.06.84

Режущий инструмент

Режущий инструмент, содержащий корпус и пластинчатые режущие элементы криволинейной формы, снабжена эластичной камерой, установленной на корпусе, а режущие элементы выполнены в виде спирали, охватывающей эластичную камеру.

Цель изобретения - расширение технологических возможностей и повышение стойкости режущего инструмента.

да

да

да

2) Дисковая фреза

РФ

пат. № 1144805

В23С 5/08

УДК 621.914.22 (088.8)

Коноплев В.Н.

РФ

Заявл. 02.02.83

Опубл. 15.03.85

Фреза

Фреза, содержащая корпус и кольцевую рабочую часть с режущими зубьями, соединенные промежуточным элементом, выполненном в виде незамкнутого кольца с прорезями из материала, обладающего эффектом запоминания формы, при этом прорези выполнены с обоих торцов и расположены в шахматном порядке.

Цель изобретения - повышение надежности соединения и снижения трудоемкости изготовления.

да

да

да

3) Дисковая фреза

РФ

пат. № 1692767

В23С 5/08

УДК 621.914.22 (088.8)

Гончаренко Л.С.

Станика Е.Н.

РФ

Заявл. 03.05.89

Опубл. 23.11.91

Дисковая фреза

Фреза содержит корпус, в пазу которого при помощи винта , клина с канавкой и шарика закрепляется режущая пластина, установленная на подкладке со сферической опорной поверхностью, которая входит в сферическую выемку в пазу. При этом центры шарика, сферической выемки под шарик, сферической опорной поверхности и сферической выемки расположены в одной точке, а канавка находится на клине.

Цель изобретения - расширение технологических возможностей путем изменения геометрии резания.

да

да

да

4) Дисковая фреза

РФ (СССР)

пат. № 1202750

В23С 5/08

УДК 621.914.22 (088.8)

Пышминцев А.Ю.

Евсеев Б.А.

Портнягин В.И.

Карпенко В.И.

РФ (СССР)

Заявл. 03.07.84

Опубл. 07.01.86

Трехсторонняя фреза

Трехсторонняя фреза с разнонаправленными зубьями, состоящая из корпуса и смещенных друг относительно друга в осевом направлении в шахматном порядке ножей, каждый из которых имеет главную, развернутую относительно оси фрезы и боковую вспомогательную режущие кромки.

Цель изобретения - расширение технологических возможностей фрезы путем придания получаемым при резке металлической ленты стружечным элементам формы арматурных элементов за счет подбора угловых и линейных размеров режущей части фрезы.

да

да

да

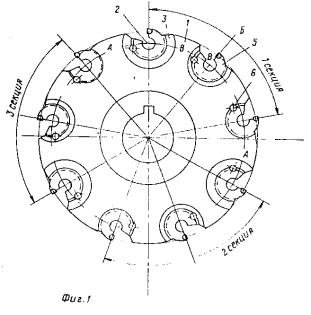

5) Дисковая фреза

РФ (СССР)

пат. № 1715517

В23С 5/08

УДК 621.914.22 (088.8)

Беседовский Е.Ф.

Связкина Т.М.

Лысанов В.С.

Ардашников Б.Н.

Гофер М.М.

Французов О.И.

РФ (СССР)

Заявл. 11.12.89

Опубл. 29.02.92

Дисковая сборная фреза

Фреза содержит корпус, в пазах которого выполнены направляющие U-образной формы. Пазы расположены на разной глубине от торца корпуса фрезы. По направляющим базируются ножи, на наружной поверхности которых выполнена канавка U-образной формы. Ножи фиксируются замковыми устройствами. В корпусе фрезы ножи располагаются секциями, внутри которых кромки ножей перекрывают всю ширину фрезерования.

Цель изобретения - расширение технологических возможностей посредством увеличения ширины фрезерования.

да

да

да

6) Дисковая фреза

РФ (СССР)

пат. № 1298009

В23С 5/08

УДК 621.914.22 (088.8)

Овечкин В.П.

РФ (СССР)

Заявл. 14.10.85

Опубл. 23.03.87

Многолезвийный режущий инструмент

Инструмент содержит корпус, на котором размещены зубья с режущими кромками, представляющими собой отрезки прямолинейных образующих и гиперболоидов вращения, имеющих общую ось.

Цель изобретения - повышение качества обработки кромок деталей путем ликвидации образования заусенцев.

да

да

да

7) Дисковая фреза

РФ (СССР)

пат. № 1569105

В23С 5/08

УДК 621.914.22 (088.8)

Петров В.И.

Зайцев С.В.

Никитин М.А.

Григорьев Ю.Б.

РФ (СССР)

Заявл. 07.12.87

Опубл. 06.10.89

Сборная фреза

Сборная фреза, содержащая корпус с резцами, промежуточный диск, установленный с возможностью поворота относительно корпуса, и демпфирующие элементы, нормали к наружным поверхностям которых в точках их контакта с поверхностью впадин, выполненных на внутренней поверхности корпуса.

Цель изобретения - повышение технологичности конструкции фрезы.

да

да

да

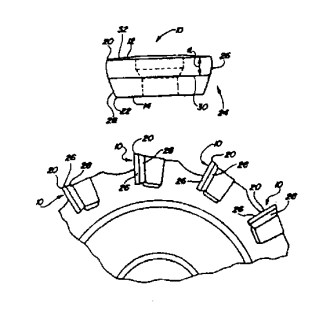

8) Дисковая фреза

США

пат. № 5556239

В23С 5/08

УДК 621.914.22 (088.8)

Reiterman Lee

VALENITE INC.

США

Заявл. 24.10.95

Опубл. 17.09.96

Многогранная неперетачиваемая твердосплавная режущая пластина для сборной фрезы

Режущая пластина имеет верхнюю поверхность; нижнюю поверхность меньшей площади и боковые грани, каждая из которых пересекает нижнюю поверхность, образуя заднюю кромку, и направлена наружу под тупым углом до пересечения с верхней поверхностью. На пересечении боковой грани и верхней поверхности пластины образована режущая кромка. Каж­дая боковая грань режущей пластины имеет задние поверхности, которые направлены от одно угла пластины к смежному углу. Каждая задняя поверхность состоит из первого участка, расположенного у режущей кромки, и второго участка, находящегося у нижней поверхности пластины.

да

да

да

Первый участок задней поверхности имеет выпуклую форму и направлен от режущей кромки в сторону промежуточной линии сопряжения, находящейся между верхней и нижней поверхностями. При этом первый участок задней поверхности искривлен в на­ правлении, перпендикулярном режущей кромке. Второй участок задней поверхности является плоским и расположен вдоль боковой грани от задней кромки до указанной линии сопряжения. Цель изобретения - повышение технологичности конструкции фрезы.
