Индукционная тигельная плавильная печь состоит из водоохлаждаемого индуктора 3, внутри которого находится тигель 4 с металлической шихтой. Через индуктор от генератора высокой частоты проходит однофазный переменный ток повышенной частоты (500-2000 Гц). Ток создает переменный магнитный поток, пронизывая куски металла в тигле, наводит в них мощные вихревые токи (Фуко), нагревающие металл 1

до расплавления и необходимых температур перегрева. Тигель изготовляют из кислых (кварцит) или основных (магнезитовый порошок) огнеупоров. Вместимость тигля 60 кг – 25 т. Для уменьшения потерь теплоты печь имеет съемный свод 2.

Индукционные печи имеют преимущества перед дуговыми: в них отсутствует электрическая дуга, что позволяет выплавлять сталь с низким содержанием углерода, газов и малым угаром элементов; при плавке в металле возникают электродинамические силы, которые перемешивают металл в печи и способствуют выравниванию химического состава, всплыванию неметаллических включений; небольшие размеры печей позволяют помещать их в камеры, где можно создавать любую атмосферу или вакуум. Однако эти печи имеют малую стойкость футеровки, и температура шлака в них недостаточна для протекания металлургических процессов между металлом и шлаком. Эти преимущества и недостатки печей обусловливают возможности плавки в них; в индукционных печах выплавляют сталь и сплавы из легированных отходов методом переплава или из чистого шихтового железа и скрапа с добавкой ферросплавов методом сплавления.

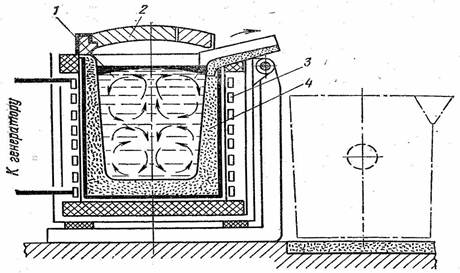

Рис. 2. Схема индукционной плавильной печи.

При загрузке тщательно подбирают химический состав шихты в соответствии с заданными, а необходимое количество ферросплавов для получения заданного химического состава металла загружают на дно тигля вместе с шихтой. После расплавления шихты на поверхность металла загружают шлаковую смесь для уменьшения тепловых потерь металла и уменьшения угара легирующих элементов, защиты его от насыщения газами. При плавке в кислой печи после расплавления и удаления плавильного шлака наводят шлак из боя стекла (SiO2). Металл раскисляют ферросилицием, ферромарганцем и алюминием перед выпуском его из печи.

В индукционных печах с основной футеровкой выплавляют высококачественные легированные стали с высоким содержанием марганца, никеля, титана, алюминия, а в печах с кислой футеровкой – конструкционные, легированные другими элементами стали. В этих печах можно получать стали с низким содержанием углерода и безуглеродистые сплавы, так как в печах нет науглероживающей среды и науглероживания не происходит.

При вакуумной индукционной плавке индуктор с тиглем, дозатор шихты и изложницы помещают в вакуумные камеры. Плавка, введение легирующих добавок, раскислителей, разливка металла в изложницы производятся без нарушения вакуума в камере. Таким способом получают сплавы высокого качества с малым содержанием газов, неметаллических включение, сплавы, легированные любыми элементами.

2. Опишите виды износа режущего инструмента и влияние на износ инструмента смазывающе-охлаждающей жидкости и других факторов.

Одним и наиболее важным показателем эксплуатации режущего инструмента является его работоспособность, определяющая состояние, при котором режущий инструмент выполняет свою работу, имея износ рабочих поверхностей, меньший критического значения. Обеспечить максимизацию работоспособности, значит повысить рост производительности труда, сэкономить дорогостоящий материал, энергию и трудовые ресурсы.

Работоспособность режущего инструмента может быть повышена благодаря такому изменению поверхностных свойств инструментального материала, при котором контактная поверхность инструмента будет наиболее эффективно сопротивляться абразивному, адгезионному, коррозийно-окислительному и др. видам износа как при комнатной, так и при повышенной температурах. Так же инструментальный материал должен обладать достаточным запасом прочности при сжатии, изгибе, приложении ударных нагрузок.

Большинство инструментальных материалов обладают лишь несколькими из указанных выше свойств, что резко снижает их область применения. Например, инструменты из быстрорежущей стали обладают относительно невысокой теплостойкостью, средней твердостью, небольшими прочностью при изгибе и ударной вязкостью; керамические режущие инструменты имеют повышенную твердость, износостойкость и высокую теплопроводность, но им присущи низкая ударная вязкость и повышенная хрупкость.

Из большего количества видов износа можно выделить основные:

- адсорбционно-коррозионно-усталостный (АКУ)

- абразивный

- молекулярный (адгезионный)

- аэро- и гидроабразивный

- коррозийный

АКУ (адсорбционно-коррозионно-усталостный) износ широко распространен в подвижных спряжениях, хорошо защищенных от проникновения в них абразивы. Объясняется это тем, что при скольжении, внедрившиеся микронеровности более жесткого тела деформируют поверхностные слои менее жесткого. При этом деформация самих микронеровностей значительно меньше и ей можно пренебречь, считая микронеровности абсолютно жесткими. Деформирование поверхностных слоев менее жесткого тела приводит к уменьшению концентрации легирующих элементов в отдельных микрообъемах деформируемых слоев. Это служит очагом зарождения полос течения, которые возникают в более напряженных областях поверхностных слоев. В полосах течения при деформировании передвигаются дислокации, что повышает их концентрацию у границ пересечения. Взаимодействие дислокаций в этих местах приводит к разрыхлению в них материала и образованию микропор.

В дальнейшем микропоры сливаясь образуют микротрещины, которые объединяются в макротрещины. Макротрещины по мере силовых воздействий твердых тел в процессе трения увеличиваются в размерах и объединяются, приводя к появлению части износа.

При абразивномизносе микронеровности более жесткого тела, частицы окружающей среды или продукты износа внедряются в поверхность менее жесткого из взаимодействующих тел, что приводит к его износу. Если внедряются микронеровности более жесткого тела в поверхность менее жесткого, то деформируя последнюю, они могут вызвать появление стружки. При износе под действием частиц окружающей среды или продуктов износа происходит внедрение микронеровностей в менее жесткое тело, а затем износ этими частицами поверхности более жесткого тела.

Аэро - и гидроизноспроисходит в результате воздействия на поверхность материала твердых частиц, движущихся в потоках газа или жидкости.

Молекулярный (адгезионный) износ – разрушение связей, возникающих в результате межатомных и межмолекулярных взаимодействий.

Эти связи происходят между пленками, покрывающими поверхность твердого тела. Износ происходит, когда фрикционная связь на границе раздела оказывается прочнее, чем нижележащий материал.

Коррозийныйизнос распространен в средах (в смазочной и рабочей), содержащих коррозийно-активные вещества.
