Проектирование привода пластинчатого конвейера

Оглавление

Задание

Введение

1. Описание назначения и устройства проектируемого привода.

2. Выбор электродвигателя и кинематический расчет.

3. Выбор материалов шестерен и колес и определение допускаемых напряжений.

4. Расчет первой ступени редуктора.

5. Расчет второй ступени редуктора.

6. Основные размеры корпуса и крышки редуктора.

7. Расчет ременной

передачи.

8. Расчет тяговой звездочки.

9. Расчет быстроходного вала и расчет подшипников для него.

10. Расчет промежуточного вала и расчет подшипников для него.

11. Расчет тихоходного вала и расчет подшипников для него.

12. Расчет приводного вала и расчет подшипников для него.

13. Смазка.

14. Проверка прочности шпоночных соединений.

15. Расчет зубчатой муфты.

16. Сборка редуктора.

Список использованной литературы.

Приложение: спецификация редуктора.

Задание 8

Проект привода пластинчатого конвейера для транспортировки сырья со склада фабрики в цех.

Спроектировать привод пластинчатого конвейера для транспортировки сырья со склада фабрики в цех, состоящий из электродвигателя, клиноременной передачи, цилиндрического прямозубого редуктора, зубчатой муфты, приводного вала и приводных звездочек.

Техническая характеристика привода:

Окружная сила на звездочках F4, кН: 40.

Окружная скорость на звездочках V4, м/с: 0,05.

Число зубьев звездочки z: 8.

Шаг зубьев звездочки t, мм: 80.

Режим работы: легкий.

Введение

Редуктор является неотъемлемой составной частью современного оборудования. Разнообразие требований, предъявляемых к редукторам, предопределяет широкий ассортимент их типов, типоразмеров, конструктивных исполнений, передаточных отношений и схем сборки.

При выполнении проекта используются математические модели, базирующиеся на теоретических и экспериментальных исследованиях, относящихся к объемной и контактной прочности, материаловедению, теплотехнике, гидравлике, теории упругости, строительной механике. Широко используются сведения из курсов сопротивления материалов, теоретической механики, машиностроительного черчения и т. д. Все это способствует развитию самостоятельности и творческого подхода к поставленным проблемам.

При выборе типа редуктора для привода рабочего органа (устройства) необходимо учитывать множество факторов, важнейшими из которых являются: значение и характер изменения нагрузки, требуемая долговечность, надежность, КПД, масса и габаритные размеры, требования к уровню шума, стоимость изделия, эксплуатационные расходы.

Из всех видов передач зубчатые передачи имеют наименьшие габариты, массу, стоимость и потери на трение. Коэффициент потерь одной зубчатой пары при тщательном выполнении и надлежащей смазке не превышает обычно 0,01. Зубчатые передачи в сравнении с другими механическими передачами обладают большой надежностью в работе, постоянством передаточного отношения из-за отсутствия проскальзывания, возможностью применения в широком диапазоне скоростей и передаточных отношений. Эти свойства обеспечили большое распространение зубчатых передач; они применяются для мощностей, начиная от ничтожно малых (в приборах) до измеряемых десятками тысяч киловатт.

К недостаткам зубчатых передач могут быть отнесены требования высокой точности изготовления и шум при работе со значительными скоростями.

Одной из целей выполненного проекта является развитие инженерного мышления, в том числе умение использовать предшествующий опыт, моделировать используя аналоги. Для курсового проекта предпочтительны объекты, которые не только хорошо распространены и имеют большое практическое значение, но и не подвержены в обозримом будущем моральному старению.

Существуют различные типы механических передач: цилиндрические и конические, с прямыми зубьями и косозубые, гипоидные, червячные, глобоидные, одно- и многопоточные и т. д. Это рождает вопрос о выборе наиболее рационального варианта передачи. При выборе типа передачи руководствуются показателями, среди которых основными являются КПД, габаритные размеры, масса, плавность работы и вибронагруженность, технологические требования, предпочитаемое количество изделий.

При выборе типов передач, вида зацепления, механических характеристик материалов необходимо учитывать, что затраты на материалы составляют значительную часть стоимости изделия: в редукторах общего назначения - 85%, в дорожных машинах - 75%, в автомобилях - 10% и т. д.

Поиск путей снижения массы проектируемых объектов является важнейшей предпосылкой дальнейшего прогресса, необходимым условием сбережения природных ресурсов. Большая часть вырабатываемой в настоящее время энергии приходится на механические передачи, поэтому их КПД в известной степени определяет эксплуатационные расходы.

Наиболее полно требования снижения массы и габаритных размеров удовлетворяет привод с использованием электродвигателя и редуктора с внешним зацеплением.

1. Описание назначения и устройства проектируемого привода

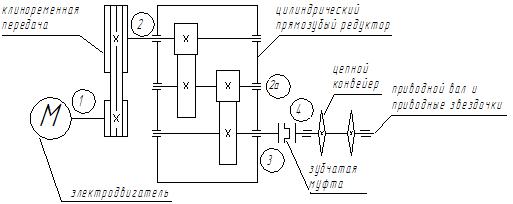

Проектируемый привод предназначен для передачи вращательного движения от электродвигателя к приводному валу пластинчатого конвейера. В состав данного привода входят:

1. Электродвигатель.

2. Клиноременная передача.

3. Цилиндрический прямозубый редуктор.

4. Зубчатая муфта.

5. Приводные звездочки.

Рассмотрим более подробно составные части привода. Вращательное движение от электродвигателя через клиноременную передачу передается на быстроходный вал редуктора. В качестве электродвигателя широкое применение получили асинхронные двигатели. В этих двигателях значительное изменение нагрузки вызывает несущественное изменение частоты вращения ротора.

Цилиндрический прямозубый редуктор передает вращательное движение от двигателя к приводному валу, при этом изменяя угловую скорость и крутящий момент.

Зубчатая муфта передает вращательное движение от тихоходного вала редуктора к приводному валу пластинчатого конвейера. Кроме передачи вращательного движения муфта также компенсирует несоосность тихоходного вала редуктора и приводного вала конвейера.

Приводные звездочки установлены на приводном валу и приводят в движение цепи конвейера.

2. Выбор электродвигателя и кинематический расчет.

Расчет ведем по [1].

Потребляемая мощность привода:

Рвых = F4 · V4 = 40 · 103 · 0,05 = 2 кВт.

Требуемая мощность двигателя:

Рэ потр = Рвых/ ηобщ , где:

ηобщ = ηр п · ηред · ηм · ηп - общий КПД привода.

ηред – КПД редуктора.

ηред = ηцп2 · ηп3

По таблице 1.1 из [1]:

ηцп = 0,96…0,98; принимаем ηцп = 0,97 – КПД закрытой цилиндрической передачи;

ηп = 0,99 – КПД пары подшипников качения.

ηм = 0,98 – КПД муфты.

ηр п = 0,94…0,96 – ременная передача; принимаем ηр п = 0,95.

ηред = 0,972 · 0,993 = 0,91

ηобщ = 0,95 · 0,91 · 0,98 · 0,99 = 0,84
