Анализ производства на Новолипецком металлургическом комбинате

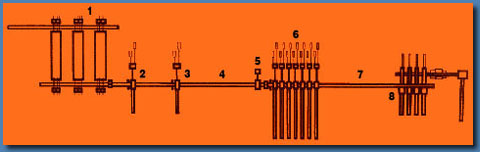

СХЕМА ПОЛУНЕПРЕРЫВНОГО ШИРОКОПОЛОСНОГО СТАНА 2500

1. Район нагревательных печей;

2. Реверсивная клеть-дуо;

3. Реверсивная клеть-кварто;

4. Промежуточный рольганг с системой экранирования и регламентируемого охлаждения подкат

а;

5. Летучие ножницы;

6. Чистовая группа клетей;

7. Отводящий рольганг с системой охлаждения полосы;

8. Моталка универсальная.

Все больший интерес у потребителей вновь проявляется к более экономичным и менее капиталоемким станам малой производительности, к которым можно отнести, в частности, станы с моталками в печах (станы Стеккеля). НЛМК построил три подобных стана.

В своей концепции создания станов Стеккеля нового поколения мы придерживаемся традиционного состава оборудования с реверсивной черновой клетью, гарантируя при этом высокое качество прокатываемой полосы.

Более 10 полосовых станов горячей прокатки НЛМК спроектировал и поставил для предприятий алюминиевой промышленности. Наиболее уникальным из них является полунепрерывный стан 2000 горячей прокатки рулонов и плит из алюминия и его сплавов для Новолипецкого завода производительностью 1 млн. т/год.

Большая обжимная способность, высокая степень автоматизации, современные технология и оборудование позволяют получить на стане продукцию широкого сортамента с необходимым уровнем качества поверхности, механических свойств и допусков на геометрические размеры.

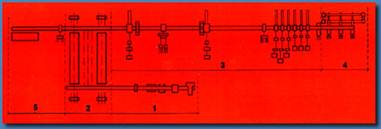

СХЕМА ПОЛУНЕПРЕРЫВНОГО ШИРОКОПОЛОСНОГО СТАНА 2000

1. Участок подготовки слитков к нагреву;

2. Печной район;

3. Линия стана;

4. Уборочная группа;

5. Участок резки плит.

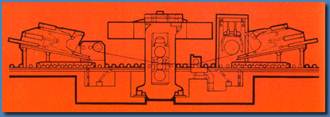

Для реализации небольших объемов производства проката из алюминия и его сплавов предлагается одноклетевой реверсивный стан с моталками перед и за клетью.

Прогрессивность такой схемы стана заключается прежде всего в разделении функций черновой и чистовой прокатки, позволяющих получить более точную и качественную полосу благодаря стабилизации температурных режимов и прокатки в последних пропусках с натяжением.

ОБОРУДОВАНИЕ УЧАСТКА РЕВЕРСИВНОЙ КЛЕТИ

1. Оборудование района методических печей с камерой гидросбива;

2. Черновая клеть-кварто;

3. Чистовая клеть-кварто;

4. Листоправильная машина;

5. Холодильник;

6. Ножницы поперечной резки;

7. Кромкообрезные ножницы;

8. Инспекторский стеллаж;

9. Листоукладчик.

Для удовлетворения нужд машиностроения, авиации и судостроения, производства газопроводных труб большого диаметра НЛМК проектирует и изготавливает толстолистовые станы для прокатки листов и плит шириной до 5000 мм из углеродистых, низколегированных, высокопрочных и нержавеющих марок сталей, а также из алюминия и его сплавов.

Для толстолистовых станов конструкции НЛМК характерны:

- использование контролируемых термодеформационных режимов прокатки;

- прокатка труднодеформируемых марок сталей с повторным нагревом;

- уменьшение отходов на концевую и боковую обрезь;

- возможность продольного роспуска полос на делительных ножницах;

- сужение допусков на размер, улучшение прочностных свойств и качества поверхности.

Для отделки и термообработки проката устанавливаются правильные машины, дефектоскопы, ножницы кромкообрезные, продольного роспуска и поперечной резки, оборудование маркировки, клеймения, агрегаты для подстуживания и ускоренного охлаждения раската на участке чистовой клети, нормализационно-закалочная и отпускная печи, роликовая закалочная машина.
