Разработка робототехнического комплекса токарной обработки

Содержание

Введение

1. Выбор заготовок

2. Разработка технологического процесса обработки деталей

3. Разработка теоретических схем базирования крепления заготовок на станке, в захватном устройстве и на транспортере-накопителе

4. Разработка наладок при обработке заготовок на токарном оборудовании

5. Расчет и проектирование транспортера-накопителя и разработка наладок раз

мещения на нем заготовок

6. Выбор промышленного робота для использования в РТК токарной обработки

7. Расчет захватного устройства и разработка конструкции его размещения на руке промышленного робота

8. Компонование средств автоматизации загрузки и транспортной системы совместно с используемым токарным оборудованием

9. Разработка циклограмм работы оборудования, входящего в РТК

Заключение

Список литературы

Введение

Около 80% продукции машиностроения выпускается в условиях единичного и серийного производства, производительность которых уступает массовому. Кроме того, основная задача современного производства в машиностроении – повышение эффективности механообрабатывающих производств на предприятии с широкой и постоянно обновляемой номенклатурой выпускаемой продукции. Для достижения этих целей требуется создание производственных систем механообработки повышенной гибкости с высокими технологическими показателями работы.

Цель данной курсовой работы – решение инженерных задач по изучению и разработке средств автоматизации машиностроения; углубление и закрепления полученных знаний при изучении промышленных роботов и робототехнических комплексов.

1. Выбор заготовок

Выбор метода получения заготовки.

1.1.1 Заготовку детали 1 «упор» 938.01.03.028 можно получить штамповкой или из проката. Эффективнее и экономически выгоднее будет принять заготовку из проката – круг ГОСТ 2590-71/45-б-2 ГОСТ 1050-74. На рис. 1.1 показана конструкции заготовки.

рис. 1.1 Заготовка детали «упор»

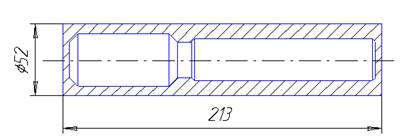

1.1.2 Заготовку детали 2 «хвостовик» 766.36.70.15 можно получить штамповкой или из проката. Эффективнее и экономически выгоднее будет принять заготовку из проката – круг ГОСТ 2590-71/В Ст3 по 5 I ГОСТ 535-71. На рис. 1.2 показана конструкция заготовки.

рис. 1.2 Заготовка детали «хвостовик»

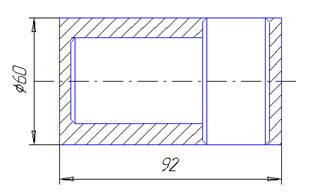

1.1.3 Заготовку детали 3 «бобышка» 766.12.42.02 можно получить штамповкой или из проката. Эффективнее и экономически выгоднее будет принять заготовку из проката – круг В60 ГОСТ 2590-71/В Ст3 по 5 I ГОСТ 535-71. На рис. 1.3 показана конструкция заготовки.

рис. 1.3 Заготовка детали «хвостовик»

2. Разработка технологического процесса обработки деталей

Классификация поверхностей деталей.

Упор Таблица 2.1

Хвостовик Таблица 2.2

Бобышка Таблица 2.3

Требования к обрабатываемым поверхностям. Таблица 2.4
