Анализ качества работы системы автоматического регулирования в переходном и установившемся режимах

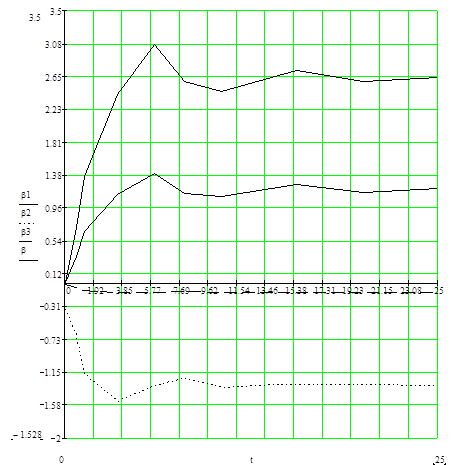

Рисунок 5 - Переходная функция следящей системы и ее составляющей

5) Определить показатели качества работы системы в переходном и установившемся режимах.

Показатели качества работы системы, оценивают по ее переходной функции (рисунок 5). Основными показателями качества являются:

1) максимальное перерегулировани

е

;

2) длительность переходного процесса (время регулирования)

3) время установления

4) число колебаний N - число колебаний регулируемой величины за время переходного регулирования;

N=1

5) собственная частота колебаний системы

6) степень демпфирования

;

Анализ результатов расчёта

В ходе выполнения данного домашнего задания выяснилось, что система является устойчивой. Определили запасы устойчивости системы по амплитуде ΔL=8,77 дБ и по фазе γ=24,8°. Полученные значения являются приемлемыми.

В результате исследования системы были получены значения основных параметров качества переходного процесса, которые лежат в обще допустимых пределах.

Для улучшения динамических свойств данной САУ следует провести её стабилизацию и коррекцию, с помощью дополнительных конструктивных элементов. Однако синтез КУ - это задача и цель домашнего задания №4.

Литература

1. Теория автоматического управления. / Под ред. А.В. Нетушила. - М.: ВШ., 1976, - 400с

2. Зайцев Г.Ф. Теория автоматического управления и регулирования. - К.: ВШ., 1988, - 430с.

3. Лукас В.А. Теория автоматического управления. Учебн. для вузов, - М.: Надра, 1990. - 416с

4. Методические указания к домашним заданиям по курсу "ТАУ"/ Сост.: Сергиенко Н.Н. - Алчевск: ДГМИ, 2003. - 54с.

5. Расчёт автоматических систем. Под ред. А.В. Фатеева. Учебн. пособие для вузов. М., "ВШ", 1973. - 336с.
