Автоматизация установки барабанной-гранулятор сушилки

1.2 Оба канала БПТ-22 рассчитаны на подключение одинаковых термопар, имеющих одинаковую настройку. БПТ-22 может использоваться не только для преобразования сигнала термопар, но также для усиления напряжения низкого уровня (0÷100) мВ, полученного от источника Е.

1.3 Преобразователь может быть использован в системах автоматизированного регулирования и управления технологическими процес

сами в энергетике, металлургии, в измерительных системах и измерительно-вычислительных комплексах.

2.1 Основные технические характеристики БПТ-22 приведены в табл. 1 и 2.

Таблица 1

2.2 По стойкости к климатическому воздействию БПТ-22 отвечает исполнению УХЛ категории размещения 4.2 по ГОСТ 15150 - 69, но для работы при температуре от +1 до +40 °С. При внешнем принудительном охлаждении корпуса допускается работа при температуре до +50 °С.

2.3 По стойкости к механическому воздействию БПТ-22 выполнены в вибростойком исполнении L3, по защите от действия окружающей среды в обычном исполнении по ГОСТ 2997-84.

2.4 Блок БПТ-22 может эксплуатироваться только в закрытых взрывобезопасных помещениях.

2.5 Средний срок эксплуатации не менее 10 лет.

2.6 Средний срок хранения 1 год в условиях по группе 1 ДСТ 20790 - 82.

2.7 Граница допустимого значения дополнительной погрешности преобразования при изменении напряжения питания от номинального значения в границах указанных в таблицы 1 не превышает ±0,1% от диапазона изменения соответствующего сигнала.

2.8 Граница допустимого значения дополнительной погрешности преобразования при изменении температуры окружающей среды на каждые 10 °С в диапазоне от 1 до 50 °С не превышает ±0,2% от диапазона изменения соответствующего сигнала.

2.9 Граница допустимого значения дополнительной погрешности преобразования при действии постоянных магнитных полей или переменных полей сетевой частоты с напряженностью до 400 А/м не превышает ±0,2% от диапазона изменения соответствующего сигнала.

2.10 Величина пульсации выходного тока не превышает половины границы допустимого значения основной погрешности.

Принцип работы блока

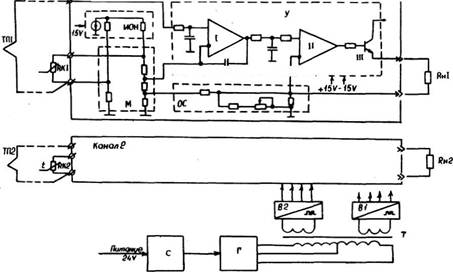

Блок схема преобразователя, приведенная на рисунке 1. Преобразователь состоит из следующих основных функциональных узлов:

Рисунок 1 - Блок-схема преобразователя БПТ-22.

М - мостовая схема;

У - трёх каскадный усилитель;

ОС - цепь отрицательной обратной связи;

В1, В2-источники питания;

ИОН -источник образцового напряжения;

С, Г, Т-стабилизатор, генератор Роера с развязывающим трансформатором;

4.3 С помощью мостовой схемы осуществляется компенсация нулевого начального значения входного сигнала. Мостовая схема блоков, предназначенных для работы с термопарами типов ТХА, ТХК, ТВР, ТПП дополнительно осуществляет автоматическую компенсацию термо Е.Д.С. свободных концов термопары с помощью медного чувствительного элемента Rк, включённого в плечо моста и установленного вблизи места подключения свободных концов термопары ТП в клеммной колодке.

4.4 Выходной сигнал блока суммированый с выходным напряжением мостовой схемы, поступает на входной каскад усилителя канала, являющийся одновременно активным фильтром. На выходе первого каскада включён дополнительный RC - фильтр, который совместно с первым каскадом обеспечивает необходимое подавление поперечной помехи.

4.5 Второй и третий каскад обеспечивают усиление по мощности до унифицированного сигнала постоянного тока. Все каскады усилителя охвачены отрицательной обратной связью по выходному току.

4.6 Источники В1 (В2) обеспечивают напряжения необходимые для питания каскадов усилителя, а также источника образцового напряжения ИОН, который формирует образцовое напряжение для питания мостовой схемы.
