Автоматизация установки барабанной-гранулятор сушилки

NК – число исправно работающих элементов в конце Dt; NК = 6

NСР = (8+6)/2 = 7

2. Определяем опасность отказов по формуле (3.2):

l(t) = , (3.2)

где DN – число элементов, отказывающих за время Dt; DN = 2

Dt – время работы Dt = 1 год = 8640 часов в год 1/ч

l(t) = 2/(7*8640) = 0,3*10-6 1/ч

3. Определяем сред

нее время исправной работы блоков питания по формуле (3.3):

tСР = , (3.3)

tСР = 106/0,3 = 3333333 часов

1.Определяем вероятную надежность блоков питания

Р(t) = е -2Dt , (3.4)

Р(t) = е -0,3*10(-6)*8640 = 1/е0,0026 = 0,9965

Вероятность исправной работы может иметь значение 0 £ Р(t) £ 1

2.Определяем вероятность отказов (ненадежность)

Q = 1- Р(t), (3.5)

Q = 1- 0,9965 = 0,0035

6. Определяем коэффициент готовности системы автоматики уровнемеров по формуле (3.6):

kГ = , (3.6)

где tИ – время исправной работы, час;

tП – время простоя

За год (8640 часов) БПТ-22 простаивает примерно 720 часов, тогда

tИ = 8640-720 = 7920 часов

kГ = 7920/(7920+720) = 0,92

7.Определяем коэффициент вынужденного простоя

kП = , (3.7)

kП = 720/(720+7920) = 0,08

Проверка, должно выполняется условие kГ + kП = 1

0,92 + 0,08 = 1® Условие выполняется

3.1.2. Расчет надежности работы элементов взрывозащищенной части блока питания БП96-24 за 1 год.

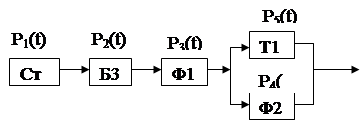

Рис 4 – Расчетная схема блока питания

Ст1 – стабилизированный источник питания, содержащий в своем составе трансформатор

Б3 – барьер искрозащиты, основан на стабилитронах

Ф1 и Ф2 – фильтры

Т1 – операционный триггер.

Исходные данные: опасность отказов

1.l СТ1 = (0,02¸64)*10-6 принимаем l =1*10-6 ч-1

2.lБ3 = (0,08¸0,3)*10-6 ч-1. Принимаем l = 0,1*10-6 ч-1

3.lФ1 = (0,14¸3)*10-6 ч-1. Принимаем l = 0,2*10-6 ч-1

4.lФ2 = (0,14¸3)*10-6 ч-1. Принимаем l = 1,5*10-6 ч-1

5.l Т1 = (0,03¸0,2)*10-6 ч-1. Принимаем l = 0,17*10-6 ч-1

Решение

Вероятность безотказной работы определяем по формуле (3.4):

Р(t) = е -2Dt

Р1(t) = е -10(-6)*8640 = 0,9913

Р2(t) = е -0,1*10(-6)*8640 = 0,9992

Р3(t) = е -0,2*10(-6)*8640 = 0,9983

Р4(t) = е -1,5*10(-6)*8640 = 0,9871

Р5(t) = е -0,17*10(-6)*8640 = 0,9985

При последовательной работе систем автоматики надежность системы определяется произведение по формуле (3.8):

Р(t) = , (3.8)

Р1,2,3(t) = Р1(t)* Р2(t)* Р3(t) = 0,9913*0,9992*0,9983 = 0,9898

При параллельной работе элементов системы автоматики надежность системы определяется по формуле (3.9)

Р(t) = 1-, (3.9)

Р4,5(t) = 1-(1- Р4(t))(1- Р5(t)) = 1-(1-0,9871)(1-0,99850 = 1-(0,0129*0,0015) = 0,9999

Определяем общую надежность системы

РОБЩ(t) = Р1,2,3(t)* Р4,5(t), (3.10)

РОБЩ(t) = 0,9898*0,9999 = 0,9897

Вывод: общая вероятность надежности элементов взрывозащищенной части функциональной схемы блока питания БП96-24 равна 0,9897.

Заключение

В ходе курсового проекта по дисциплине «Технически средства автоматизации» на тему «Автоматизация установки барабанной-гранулятор сушилки» был описан технологический процесс производства монофосфата аннония. Разработана функционально-технологическая схема к этой установки. Был произведен выбор блока преобразования сигналов термопар БПТ-22 (с блоком питания БП96-24), расходомером типа Метран-335, электромагнитного клапана типа ВН6М-1К, микроконтроллера АТ89С2051. Что позволило регулировать температуру на выходе БГС в точно заданных пределах, это привело к экономии энергоресурсов, повышению качества продукта, уменьшению бракованного продукта. Что повлияло на уменьшение себестоимости продукта и увеличение прибыли от производства.
