Автоматизация мелиоративной насосной станции

Выбираем две сигнальные лампы ,первая сигнальная лампа сигнализирует о открытой задвижке, а вторая на закрытие задвижки.

Сигнализация (НА) серии УС-1,сигнализация световая Б-40 лампа накаливания на 40 Вт.

Расшифровка марок:

1. АИР71М4У

А – асинхронный,

И – интерэлектро, унифицированная серия двигателя,

Р – привязка мощности к установленным размерам,

71 – высота оси в

ращения,

М – взрывозащищенное,

4 – число полюсов,

У - для умеренного климата.

2. АЕ 2016

АЕ – обозначение выключателя,

20 – серия,

1 – обозначение ном. тока выключения,

6 – обозначение количества полюсов(3).

3. А3733Б

А – обозначение выключателя,

37 – серия,

3 – обозначение ном. тока выключения, 400А

3 – обозначение количества полюсов,

Б – токоограничивающий.

4. ПМЛ7230

ПМЛ – пускатель магнитный, линейный,

7 – условное обозначение тока,

2 – исполнение пускателя по назначению,

3 – исполнение пускателя по степени защиты и количества кнопок,

0 – исполнение пускателя по числу и виду контактов в основной цепи.

3. Составление принципиальной схемы, алгоритм действия схемы, техническое описание схемы

насосный электрический автоматический управление

Разработка принципиальной электрической схемы управления.

Принципиальная схема составляется на листе формата А2 и представляет собой условное обозначение элементов цепи. Принципиальная схема насосной станции для мелиорации составлена и находится в приложении к курсовому проекту

Алгоритм действия элементов схемы.

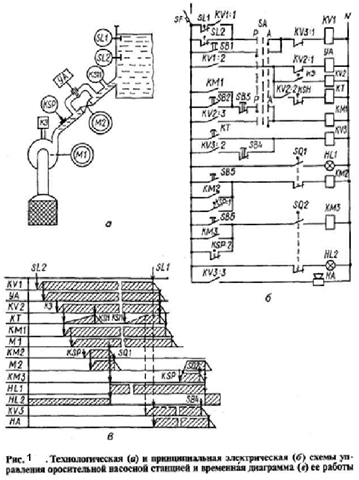

В режиме ручного управления переключатель SA ставят в положение Р и управляют работой оборудования при помощи кнопок SB1 .SB6. В автоматическом режиме переключатель SA ставят в положение А, тогда схема работает в соответствии с временной диаграммой. При понижении уровня в водоприемном сооружении до минимально допустимого значения замыкаются контакты SL2 датчика уровня и срабатывает реле KV1, которое включает электромагнитный клапан УА, установленный на заливной линии насоса. Насос через этот клапан заливается водой, а воздух в насосе выходит через реле залива КЗ. В конце заполнения насоса водой срабатывает реле залива КЗ и включает реле KV, которое, в свою очередь, вызывает включение магнитного пускателя КМ1 и реле времени КТ. Магнитный пускатель запускает электродвигатель Ml привода насоса. При разгоне двигателя в напорном патрубке создается давление, от которого срабатывает реле давления KSP, включающее магнитный пускатель КМ2 и двигатель М2 на открытие задвижки на напорном трубопроводе. При полном открытии задвижки двигатель М2 выключается конечным выключателем SQ1 и загорается сигнальная лампа НЫ. Одновременно переключаются контакты конечного выключателя SQ2 и гаснет лампа HL2. Струйное реле KSH, реагируя на движение воды в трубопроводе, размыкает свои контакты в цепи реле времени КТ и отключает его.

Отключение насоса происходит от датчика SL1 верхнего уровня воды в водонапорном сооружении. Его контакты размыкают цепи тока реле KV1, которое отключает электромагнит УА, реле KV2, а затем магнитный пускатель КМ1 и двигатель Ml насоса.

Давление воды в напорном трубопроводе снижается до статического давления столба воды со стороны водохранилища. При этом давлении контакты реле давления KSP возвращаются в исходное положение и магнитный пускатель КМЗ включает двигатель М2, закрывающий задвижку. При полном закрытии задвижки контакты конечных выключателей SQ1 и SQ2 занимают исходное положение, контакты SQ2 отключают двигатель М2. Повторный автоматический пуск произойдет при снижении уровня воды до замыкания контактов SL2.

Реле времени КТ предназначено для аварийного отключения насоса. Если, например при пуске, вода не поступает в водоприемное сооружение, то контакты струйного реле KSHостаются замкнутыми, реле времени включает аварийную сигнализацию НА. От реле KV1 отключаются реле KV2a магнитный пускатель КМ1, в результате останавливается электронасос Ml.(Рис.1.)

Аварийное реле включено до тех пор, пока обслуживающий персонал не нажмет кнопку деблокировки SB4. Одновременно отключится электромагнитный клапан УА. Такая же последовательность работы схемы на отключение насоса будет и при случайном перерыве подачи воды.

Разработка функционально-технологической схемы управления.

Функционально–технологическая схема управления включает в себя схематический вид объекта с наглядным представлением технологических операций.

Системы автоматизации выполняются без соблюдения масштаба, но с выдержкой рекомендуемых стандартам тарифов условных обозначений.

В монтажных схемах соблюдают действительное пространственное расположение средств автоматизации и монтажных изделий. Электрическая схема – это, как бы текст, описывающий определенными символами содержание и работу электротехнического устройства или комплекта устройств, что позволяет снизить без ущерба по информации объем этого текста.

Основным техническим документом, определяющим систему автоматизации, её оснащение приборами и средствами автоматизации, в том числе и вычислительной техники, служит схема автоматизации. В законченном виде она представляет собой черте, на котором условными обозначениями изображается технологическое оборудование, коммуникации, приборы и средства автоматизации с указанием связи между технологическим оборудованием и элементами автоматики. Схемы автоматизации выполняются в соответствии с ГОСТ 21404 – 85.

Технологическая схема автоматизированного объекта изображается в верхней части схемы автоматизации сплошными линиями в соответствии с принятыми правилами. Технологическая схема, как правило, должна развертываться слева на право, технологическое оборудование и трубопроводы изображают упрощенно. Данная схема так же находится в приложении к курсовому проекту.

4. Составление схемы соединений щита управления

Схема соединений щита управления – это монтажная схема. На ней показано, каким образом соединяются приборы и средства автоматизации и оборудование, участвующее в технологическом процессе.

На схемах используется несколько видов обозначения соединений: графический, адресный и табличный. Графический – самый простой способ, его обозначение – линия, имитирующая провод между аппаратами. Таким способом показывают соединение близко расположенных аппаратов и там, где это удобно. Адресный метод – линии не изображают, и пишут цифровой или буквенно-цифровой адрес того аппарата, с которым он должен быть электрически связан. Табличный способ применяется редко из-за его сложности. Он пригоден только для небольших электрических схем.

Монтажные схемы – это схемы подключений, служащие рабочими чертежами.

В монтажной схеме необходимо сначала определить расположение приборов.

Для мелиоративной насосной станции принимаем такое расположение:

- Задняя стенка щитка: 3 магнитных пускателя, 3 реле напряжения, 1клеммная коробка, 1реле времени, 3 автоматических выключателей.
