Автоматизация линии упаковки

Датчики и исполнительные устройства подключаются к приборам полевого уровня или непосредственно к сети. Обмен данными между программируемыми контроллерами/ компьютерами и приборами полевого уровня выполняется по технологии ведущее/ведомые устройства.

PROFIBUS PA (Process automation)

расширение PROFIBUS DP для обеспечения обмена данными и подвода питания к приборам полевого уровня

в соответствии с требованиями международного стандарта IEC 611582 (тот же протокол, другое исполнение).

Полная открытость PROFIBUS DP позволяет объединять в рамках единой системы управления компоненты автоматизации различных производителей.

Более 1200 широко известных мировых производителей выпускает более 2000 наименований различных продуктов и систем с встроенным интерфейсом PROFIBUS DP. Со своей стороны Siemens предлагает для этой сети широкую гамму центральных процессоров, сетевых компонентов, приборов полевого уровня, коммуникационного программного обеспечения.

Для прокладки линий связи PROFIBUSPA, отвечающих требованиям международного стандарта IEC 611582, используются специальные кабели FC (FastConnect). Кабели, предназначенные для прокладки в обычных или Exзонах, отличаются цветом оболочки. Кабели для обычных зон имеют черную, для Exзон – голубую оболочку.

Глава 3. Устройство и принцип работы системы управления упаковкой

1уровень

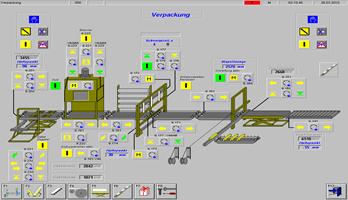

Визуализация оператора линии упаковки ГКЛ

Рис.01

Способ действия

Windows Logic Controller (WinLC)

SIMATIC WinAC MP это новый класс аппаратуры и программного обеспечения, предназначенный для построения систем управления локального уровня и решения задач визуализации. Связь с объектом управления осуществляется через систему распределенного ввода-вывода на основе PROFIBUSDP.

Для оптимального решения задач автоматического управления WinAC MP позволяет использовать несколько вариантов выполнения программы:

· Циклическое выполнение программы

· Обработка аварийных сообщений (прерывания)

· Запуск программ по дате и времени

Программирование и настройка параметров выполняются инструментальными средствами пакета STEP 7.

Настраиваемые параметры:

· Промышленная связь: конфигурирование сетей и установка адресов сетевых станций

· Время сканирования и рестарта: определение максимального времени сканирования программы, перезапуска и выполнения функций самодиагностики

· Тактовые флаги: установка адресов

· Уровень защиты: определение паролей для обеспечения доступа к программе и данным

· Системная диагностика: определение порядка обработки диагностических сообщений

· Сторожевой таймер: определение периодичности срабатывания

· Периодичность временных прерываний: установка стартовой даты и времени. А также периодичности повторения временных прерываний

Настраиваемые функции:

· Тестовые функции: программатор может быть использован для отображения состояний сигналов во время выполнения программы, изменения значений переменных и состояний выходов непосредственно в программе пользователя

· Информационные функции: программатор позволяет получать информацию о свободном объеме памяти центрального процессора, его режимах работы, используемых объемах загружаемой и рабочей памяти, текущем, максимальном и минимальном времени выполнения цикла программы, просматривать в текстовом формате содержимого буфера диагностических сообщений

Системные функции:

Центральный процессор поддерживает множество системных функций, позволяющих выполнять диагностику, настройку параметров, синхронизацию, обработку аварийных сообщений, хронометраж и т.д.

Визуализация и оперативное управление на базе ProTool

Для решения задач визуализации в MP 370 используется программное обеспечение ProTool. При инсталляции WinAC MP и ProTool связываются между собой автоматически. Специального конфигурирования для этого не требуется. Совокупность WinAC MP и ProTool обладает полной функциональной совместимостью с требованиями концепции Totally Integrated Automation: от способов обработки, хранения и визуализации данных до обработки рецептов, сообщений и сигналов тревоги.

Управление и мониторинг контроллера выполняется с помощью специальной экранной формы, в точности повторяющей фронтальную панель центрального процессора. Эта экранная форма включается в проект ProTool и позволяет изменять режимы работы центрального процессора WinAC MP, а также получать информацию о его текущих состояниях.

Гибкая интеграция WinAC MP в ProTool позволяет существенно повысить информативность и наглядность процессов оперативного управления и мониторинга.

Простое конфигурирование и ввод в эксплуатацию

WinAC MP с панелью MP 370 являются полностью законченным изделием, для работы которого не нужны дополнительные аппаратные и программные средства. MP 370 оснащена встроенными интерфейсами PROFIBUS, Ethernet, RS 232 и USB.

При инсталляции WinAC MP эти интерфейсы автоматически конфигурируются, что обеспечивает возможность немедленного ввода в эксплуатацию данного блока управления. Для начала функционирования необходимо только загрузить проекты STEP7 и ProTool!

Загрузка программ пользователя и проектов ProTool

Основным интерфейсом для загрузки программ пользователя и проектов ProTool в MP 370 является Ethernet. Дополнительно WinAC MP позволяет использовать для загрузки программ интерфейс PROFIBUSDP.

Программирование

Программирование WinAC MP

Программирование и конфигурирование WinAC MP производится пакетом STEP 7 и SIMATIC Engineering Tools для программируемых контроллеров SIMATIC S7. Этот пакет соответствует стандарту DIN EN 6.11313, но содержит большое количество дополнительных библиотечных модулей, специфических для контроллеров SIMATIC S7.

Разработка проектов ProTool

Разработка проектов ProTool для MP370 производится пакетом ProTool CS. ProTool CS и STEP 7 могут быть интегрированны и содержать общую базу тегов, что упрощает инжиниринг и уменьшает время разработки.

Технические данные
