Организация строительных работ

IV. Выбор монтажного крана

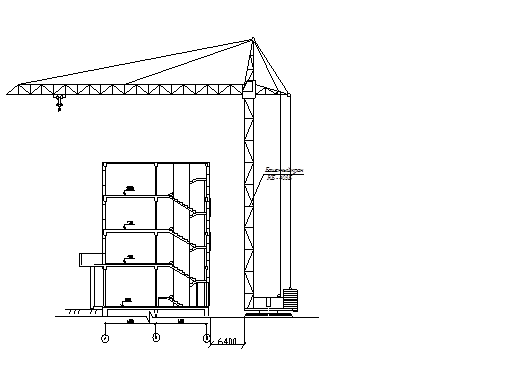

Схема для определения требуемых параметров крана

h0 – высота от уровня стоянки до места опоры самой высокой конструкции;

hз – запас по высоте;

hэ – высота элемента в монтируемом положении;

hс – высота строповки;

а – расстояние от оси вращения крана до оси вращения стрелы;

hш – расстояние от уровня стоянки крана до оси вращения стрелы;

hп – высота полиспаста;

– высота подъема крюка;

– длина стрелы.

V. Подбор башенного крана

Определяем грузоподъёмность крана:

Q=Q1 +Q2 = 5,0+0,2=5,02 т

Где, Q1 – масса самого тяжелого элемента

Q2 – вес строповочного приспособления

Определяем высоту подъёма крюка:

где, ho- высота от уровня стоянки крана до места опоры самой высокой конструкций;

hз- запас по высоте;

hэ- высота элемента;

hс- высота строповки.

Определяем длину и вылет стрелы:

где, а - расстояние от оси вращения до оси здания;

в – ширина поворотной платформы крана;

с – ширина здания.

Анализируя данные принимаем кран КБ – 402В и КБ – 403Б

VI. Определение сменной производительности крана

Таблица 4.

№ п/п	Наименование исходных данных и формула подсчета	Марка кранов
№ п/п	Наименование исходных данных и формула подсчета	КБ-402В	КБ-403Б
1	Высота подъёма крюка,	24,3	24,3
2	Средний угол поворота стрелы,	120	120
3	Длина путей передвижения крана, S1	3	3
4	Средняя скорость подъёма и опускания груза, V1	22,5	40
5	Скорость вращения поворотной платформы крана, п	0,6	0,65
6	Длина путей передвижения тележки крана или изменение вылета стрелы, S2	5,4	5,4
7	Скорость передвижения крана, V2	18	18
8	Скорость передвижения грузовой тележки или изменение вылета стрелы, V3	10	30
9	Дополнительное время на пуск и торможение механизмов крана, tдоп	3	3
10	Машинное время цикла крана Тмаш=( )К	11,23	9,96
11	Время ручных операций, Труч=Тстр+Туст+Трасст	12,6	14,8
12	Полное время цикла, Тц=Тмаш+Труч	23,83	24,78
13	Сменная эксплуатационная производительность крана, Кв=0,86 Кг=0,92	79,96	76,9

VII. Определение расчетной себестоимости машино-часа

Таблица 5.

№ п/п	Наименование исходных данных и формула подсчета	Марка кранов
№ п/п	Наименование исходных данных и формула подсчета	КБ-402В	КБ-403Б
1	Инвентарно-расчётная стоимость крана, М	41,2	75
2	Амортизационные отчисления, А	17,35	27,18
3	Нормативное число часов работы крана в году, Дм	420	420
4	Стоимость монтажа и демонтажа крана, Мд	3,69	6,92
5	Стоимость транспортирования крана с объекта на объект, Стр	1,83	1,85
6	Число часов работы крана на данном объекте, До	2678,36	2678,36
7	Затраты на техническое обслуживание и ремонт, Р	4,92	7,4
8	Затраты на эксплуатацию вспомогательного оборудования и грузозахватных устройств, В	0,57	0,38
9	Затраты на энергоматериалы, Э	0,58	0,72
10	Затраты на смазочные материалы, С	0,22	0,31
11	Заработная плата, З	8,64	9,7
12	Расчётная себестоимость машины часа, Смаш.час.=	2538,9	3148,6
