Начальник РРУ обязан постоянно следить за правильным ведением документации, отвечает за своевременное обеспечение участка необходимыми материалами, запчастями, защитными средствами, инструментом, приспособлениями и организует их хранение и экономное расходование.

В состав производственной структуры РРУ входят старший электромеханик, старший инженер и бригады, которые подчиняются начальнику

РРУ. Основные виды работ, которые выполняются РРУ и распределяются по бригадам, следующие:

- бригада масляного хозяйства – текущий и капитальный ремонт маслонаполненной аппаратуры, вакуумных и воздушных выключателей, профилактические испытания и сушка трансформаторного масла;

- бригада релейной защиты (РЗ) – проверки (полная и частичная), испытания и ремонт устройств релейной защиты тяговых подстанций, постов секционирования, ППС и ТП районов электроснабжения;

- бригада по телеуправлению (ТУ) – осмотр, текущий ремонт и профилактические испытания устройств телемеханики диспетчерских и контролируемых пунктов;

- бригада по дистанционному управлению (ДУ) – осмотр, текущий ремонт и профилактические испытания дистанционного управления;

- бригада преобразовательных агрегатов – текущий и капитальный ремонты, профилактические испытания полупроводниковых выпрямителей, инверторов, сглаживающих устройств тяговых подстанций постоянного тока;

- бригада быстродействующих выключателей (БВ) – текущий и капитальный ремонты, профилактические испытания быстродействующих выключателей постоянного тока тяговых подстанций, ПС и ППС, пунктов группировки (ПГ), пунктов отопления вагонов (ПОВ);

- бригада высоковольтных испытаний и кабельного хозяйства –профилактические испытания распределительных устройств, шинных мостов, кабельных линий, отыскание повреждений и ремонт кабелей, испытания защитных средств и монтажных приспособлений;

- бригада контрольно-измерительных приборов (КИП) – ремонт, проверка и контроль за состоянием измерительных приборов, проверка цепей учета электроэнергии, ремонт и госпроверка электросчетчиков;

- бригада коррозии – профилактические испытания заземляющих устройств, защита от электрокоррозии устройств ЭЛС, соединение проводов методом взрыва;

- бригада аккумуляторного хозяйства – обслуживание аккумуляторных батарей тяговых подстанций, аккумуляторов автомобилей и моторельсового транспорта;

- бригада по радиосвязи (С) – ремонт радиоаппаратуры (переносных и стационарных радиостанций, применяемых на дистанциях электроснабжения).

Штат РРУ 10-15 человек.

1.4 Тяговые подстанции как основное линейное подразделение ЭЧ

Тяговая подстанция является одним из основных объектов системы ЭЛС. Это сложная техническая система, состоящая из более, чем 20 принципиально различных групп оборудования, аппаратов и других электротехнических устройств.

Основными производственными технологическими процессами на тяговой подстанции являются:

- прием, преобразование и распределение электроэнергии;

- техническое обслуживание и ремонт устройств, обеспечивающих нормальное электроснабжение.

Вспомогательные производственные процессы:

- эксплуатация, ТО и ремонт вспомогательного оборудования и устройств – отопление, сантехника и т.д.;

- ремонт и поддержание в надлежащем состоянии здания и территории ОРУ и т.д.;

- изготовление, ремонт и восстановление инструмента, приспособлений, защитных средств и т.д.

К обслуживающим производственным процессам на ТП относят:

- транспортировка из ЭЧ на подстанцию необходимого оборудования, запчастей и материалов;

- внутриподстанционные перемещения оборудования, приспособлений, испытательной аппаратуры и т.д.;

- доставка бригады и всего необходимого для работы на ПС и ППС.

1.4.1 Организация эксплуатации

Как упоминалось ранее, тяговые подстанции и закрепленные за ней ПС и ППС являются подразделениями ЭЧ.

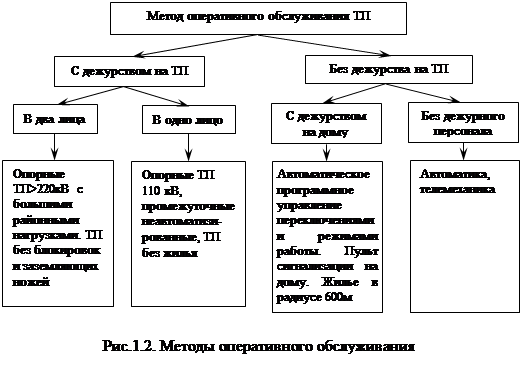

Метод оперативного обслуживания подстанции зависит от ее роли в общей системе электроснабжения, степени автоматизации, наличия телеуправления, удаленности жилья обслуживающего персонала и т.д. (рис.1.2.).

Он устанавливается конкретно для каждой подстанции специальным распоряжением начальника службы Э.

При круглосуточном дежурстве оперативного персонала на подстанции в смене работают 1 электромеханик, в случае дежурства в 2 лица ему помогает электромонтер (реже электромеханик).

Они обеспечивают контроль состояния оборудования, режима работы подстанции, регулируя его в необходимых случаях, а также производят оперативные переключения, допускают к работе ремонтные бригады и ведут необходимую эксплуатационную документацию.

Техническое обслуживание и ремонт выполняет ремонтный персонал подстанции – бригада электромонтеров и специализированная бригада РРУ. В случае дежурства в 2 лица один может принять участие в ремонтных работах.

При дежурстве оперативного персонала на дому дежурный электромеханик в свою смену в основном находится дома (особенно ночью) – пассивное время. При производстве оперативных переключений, в период работы ремонтных бригад, а также в аварийных ситуациях он находится на подстанции – активное время. Последнее засчитывается ему обычным рабочим временем, пассивное с коэффициентом 0,25. Пульт дежурного переносится или переключается.

При обслуживании подстанции оперативно-ремонтным персоналом круглосуточно сменное дежурство не требуется, дежурного персонала нет, но аварийная сигнализация, как правило, выведена на квартиру начальника подстанции или старшего электромеханика. Необходимые переключения на подстанции производятся оперативно-ремонтным персоналом (начальник, ст. электромеханик, электромеханики, электромонтеры подстанции). Они же совместно со специализированными бригадами РРУ выполняют все работы по ТО и ремонту.

ПС и ППС всегда обслуживаются оперативно-ремонтным персоналом. При этом оперативные переключения и допуск к работе могут осуществлять и работники РРУ.

1.4.2 Системы технического обслуживания и ремонта тяговых подстанций

Поддержание тяговых подстанций, ПС и ППС в работоспособном и исправном состоянии обеспечивается путем проведения комплекса работ по ТО и ремонту их устройств. Все работы делят на три основных вида: ТО, текущий ремонт и капитальный ремонт.

Техническое обслуживание включает в себя все виды осмотров и проверок, чистку, смазку, регулировку, а также комплекс межремонтных испытаний устройств с целью контроля их технического состояния, поддержание и прогнозирование исправного или только работоспособного состояния. В большинстве случаев выполняется без снятия напряжения и вывода устройств из работы.

Текущий ремонт осуществляется для гарантированного обеспечения работоспособности устройств. Кроме диагностирования технического состояния, при текущем ремонте производится восстановление или замена отдельных узлов и деталей, их регулировка. Выполняется с выводом устройств из работы, но, как правило, без вскрытия и глубокой разборки оборудования.
