Методы расчета электрических цепей постоянного тока

При этом со знаком «плюс» слагаемые записываются в том случае, если ток источника тока и ЭДС источника напряжения направлены к узлу, для которого составляется уравнение.

Приведенная закономерность определения коэффициентов существенно упрощает составление уравнений, которое сводится к записи симметричной матрицы узловых п

араметров

и вектора узловых токов источников

Уравнения узловых напряжений можно записать в матричной форме

.

Если в какой-либо ветви заданной схемы содержатся только идеальный источник ЭДС (сопротивление этой ветви равно нулю, т.е. проводимость ветви равна бесконечности), целесообразно в качестве базисного выбрать один из двух узлов, между которыми включена эта ветвь. Тогда потенциал второго узла становится также известным и равным по величине ЭДС (с учетом знака). В этом случае для узла с известным узловым напряжением (потенциалом) уравнение составлять не следует и общее число уравнений системы уменьшается на единицу.

Решая систему уравнений (9), определяем узловые напряжения, а затем по закону Ома определяем токи в ветвях. Так для ветви, включенной между узлами m и n ток равен

При этом с положительным знаком записываются те величины (напряжения, ЭДС), направление которых совпадает с выбранным координатным направлением. В нашем случае (11) – от узла m к узлу n. Напряжение между узлами определяется через узловые напряжения

.

Рассмотрим метод узловых напряжений на примере электрической цепи, схема которой представлена на рис. 4.

Рис. 4

Определяем число узлов (в данном примере число узлов q=4) и обозначаем их на схеме.

Так как схема не содержит идеальных источников напряжения, то в качестве базисного может быть выбран любой узел, например узел 4.

При этом .

Для остальных независимых узлов схемы (q-1=3) составляем уравнения узловых напряжений в канонической форме.

Определяем коэффициенты уравнений.

Собственные проводимости узлов

Взаимные (межузловые) проводимости

Определяем узловые токи.

Для 1-го узла

.

Для 2-го узла

.

Для 3-го узла

Подставив значения коэффициентов (проводимостей) и узловых токов в уравнения (12), определяем узловые напряжения

Прежде чем перейти к определению токов ветвей, задаемся их положительным направлением и наносим на схему (рис. 5).

Токи определяем по закону Ома. Так, например, ток направлен от узла 3 к узлу 1. Так же направлена и ЭДС этой ветви. Следовательно

Токи остальных ветвей определяем по тому же принципу

Так как то

4. Принцип и метод наложения

Принцип наложения (суперпозиции) является выражением одного из основных свойств линейных систем любой физической природы и применительно к линейным электрическим цепям формулируется следующим образом: ток в какой-либо ветви сложной электрической цепи равен алгебраической сумме частичных токов, вызванных каждым действующим в цепи источником электрической энергии в отдельности.

Использование принципа наложения позволяет во многих схемах упростить задачу расчета сложной цепи, так как она заменяется несколькими относительно простыми цепями, в каждой из которых действует один источник энергии.

Из принципа наложения следует метод наложения, применяемый для расчета электрических цепей.

При этом метод наложения можно применять не только к токам, но и к напряжениям на отдельных участках электрической цепи, линейно связанных с токами.

Принцип наложения нельзя применять для мощностей, т.к. они являются не линейными, а квадратичными функциями тока (напряжения).

Принцип наложения не применим и к нелинейным цепям.

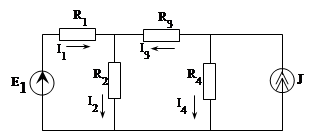

Рассмотрим порядок расчета методом наложения на примере определения токов в схеме рис. 5.

Рис. 5

Выбираем произвольно направление токов и наносим их на схему (рис. 5).

Если бы предлагаемая задача решалась любым из методов (МЗК, МКТ, МУН), то необходимо было бы составлять систему уравнений. Метод наложения позволяет упростить решение задачи, сведя его фактически к решению по закону Ома.

Разбиваем данную схему на две подсхемы (по количеству ветвей с источниками).

В первой подсхеме (рис. 6) считаем что действует только источник напряжения, а ток источника тока J=0 (это соответствует разрыву ветви с источником тока).

Рис. 6

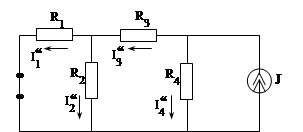

Во второй подсхеме (рис. 7) действует только источник тока. ЭДС источника напряжения принимаем равной нулю E=0 (это соответствует закорачиванию источника напряжения).

Рис. 7
