Кабели и шины

Незащищенные изолированные провода,

наиболее часто используемые в электропроводках, показаны на рис. 1.

Защищенные провода марок АПРН, ПРН, ПРГН, ПРВД, АВТ, АВТУ, АВТВ, АВТВУ, АПРФ и ПРФ используют в электропроводках с учетом способа прокладки, характера помещений и зон окружающей среды. Технология монтажа электропроводок содержит много операций, выполняемых при их ремонте.

1.2 Технология монтажа и ремонта электропроводок

Монтаж и ремонт открытых электропроводок, выполняемых плоскими проводами АППР, АППВ, ППВ, проводят в определенной технологической последовательности. Сначала размечают места установки светильников, выключателей и штепсельных розеток, линий электропроводки, крепления провода, т.е. точек забивки гвоздей, Установки скоб и мест прохода провода через стены и перекрытия, Начиная от группового щитка с постепенным переходом к отдельным помещениям.

Места установки светильников на потолке размечают в зависимости от их числа. Если в центре помещения устанавливают один светильник, то место его положения определяют натягиванием из противоположных углов крест-накрест двух шнуров. Точку их пересечения на полу отмечают мелом, затем со стремянки отвесом эту точку переносят на потолок. Если нужно установить два светильника в помещении на потолке, то на полу отбивают среднюю линию, делят ее на четыре равные части. Разметку переносят на потолок. Светильники устанавливают от стены на расстоянии 1/4 длины помещения.

После определения мест установки светильников на стене и потолке с помощью шнурка отбивают линию будущих электропроводок. На линии отмечают точки крепления провода, а также точки сквозных отверстий для прохода проводов через стены и перекрытия. Далее, используя шаблон, намечают места установки ответвительных коробок, штепсельных розеток и выключателей.

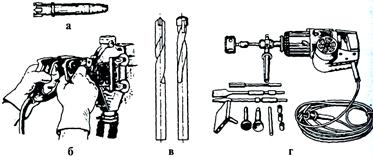

Если заранее не были оставлены отверстия в кирпичных, бетонных и железобетонных основаниях, их выполняют электротехническим, пневматическим или пиротехническим инструментом (рис. 2). Проходы проводов через несгораемые стены выполняют в резиновых или поливинилхлоридных трубках, а через сгораемые — в отрезках стальных труб, с обоих концов которых надеты изоляционные втулки. Трубку в отверстии заделывают цементным раствором. Изоляционная трубка должна выходить из втулки на 5—10 мм.

В монтажную зону плоские провода поставляют в бухтах. Перед прокладкой их разматывают, разрезают на отрезки и выправляют. Для этого один конец провода закрепляют, а сам провод протягивают через специальное приспособление для правки или рукавицу, надетую на руку. Протягивать провод следует очень аккуратно, чтобы не повредить оболочку. Правку плоских проводов можно производить только при температуре не ниже -15 °С.

После правки и отрезания проводов их сматывают в бухточки. Прокладку проводов начинают с ближайшей к групповому щитку ответвительной коробки. На концах провода длиной 75 мм вырезают разделительное основание. У трехжильного провода разрезают также перемычку между второй и третьей жилами (рис. 3, а). Провод укладывают, начиная от коробки, по всему прямолинейному участку до места поворота трассы. При этом провод на другом конце временно закрепляют, тщательно выправляют, укладывают по всей длине участка и окончательно закрепляют на всем протяжении трассы. При прокладке плоских проводов с разделительной перегородкой (кроме проводов АППР) по сгораемым основаниям под них по всей длине прокладывают асбест толщиной не менее 3 мм с выступом от края провода не менее 10 мм.

Плоские провода с разделительным основанием крепят гвоздями, защищая провода от повреждения. Под шляпки гвоздей во влажных неотапливаемых помещениях нужно подкладывать пластмассовые, резиновые или эбонитовые шайбы. Провода без разделительного основания крепят скобами с помощью дюбелей или гвоздей, с расстоянием между точками крепления не более 400 мм. У плоских проводов с разделительным основанием при изгибе их на ребро (при повороте трассы на 90°) в месте изгиба вырезают основание на длине 40-60 мм (рис. 3, б).

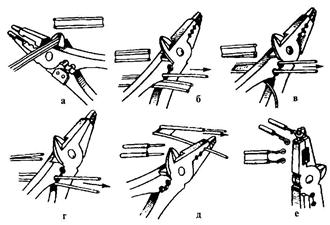

При разделке плоских проводов часто используют клещи КУ-1 или МБ-241, с помощью которых можно разрезать пленку, выкусывать ее, снимать изоляцию с концов проводов, зачищать жилы и изгибать колечки на концах проводов для подсоединения их под контактный винт (рис. 4, а—е).

Следующими операциями электромонтажа являются соединение и ответвление плоских проводов в ответвительных коробках. Эти операции выполняют сваркой, опрессованием или пайкой с последующей изоляцией полиэтиленовыми колпачками или изолирующей лентой. Провода в цепях штепсельных розеток соединяют непосредственно на контактах розеток.

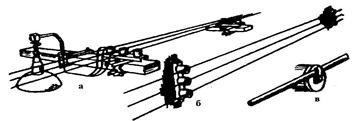

Прокладку незащищенными проводами на изоляторах применяют в производственных и складских помещениях по стенам, потолкам и нижнему поясу ферм в сухих, влажных, сырых и особо сырых помещениях, а также снаружи (рис. 5, а-в).

Детали и конструкции для крепления изоляторов и проводов изготавливают на заводах. Каждая конструкция представляет собой металлическое основание с изоляторами, на которых специальными держателями закрепляют провода. Опорные металлические конструкции (траверсы) изготавливают для крепления к фермам и стенам сваркой, хомутами для двух-, трех- и четырехпроводных линий.
