Кабели и шины

Кабельные изделия бывают различного вида:

1. Силовые кабели предназначены для передачи и распределения электрической энергии. Кабели выпускаются с медными и алюминиевыми токопроводящими жилами с изоляцией из бумажных лент, пропитанных маслом или специальными составами, а также с изоляцией из поливинилхлоридного пластиката, полиэтилена, сшитого полиэтилена, резины. Диапазон переменного напря

жения, в котором используются силовые кабели, — от 660 В до 500 кВ. Кабели имеют свинцовые, алюминиевые или пластмассовые оболочки.

2. Кабели связи предназначены для передачи сигналов связи и информации. Кабели имеют медные жилы и бумажную или пластмассовую изоляцию. В качестве пластмасс используются полиэтилен, поливинилхлоридный пластикат, полистирол. Изоляция может быть комбинированной: воздушно-бумажной или воздушно-полиэтиленовой. Кабели имеют свинцовые, алюминиевые, стальные, пластмассовые или металлопластмассовые оболочки. Кабели связи делятся на высокочастотные и низкочастотные. Высокочастотные кабели — это кабели дальней связи, низкочастотные — кабели местной связи (городские телефонные, внутрирайонные и т.п.).

3. Контрольные кабели предназначены для питания приборов, аппаратов и других электротехнических устройств и используются в цепях контроля. Контрольные кабели имеют токопроводящие жилы из меди, биметалла алюминий-медь, алюминия. Изоляция в основном из полиэтилена и поливинилхлоридного пластиката. Используется также резиновая изоляция. Число токопроводящих жил — от 4 до 37, сечения — от 0,75 до 10 мм2.

4. Кабели управления используются для целей дистанционного управления и имеют медные жилы. В качестве изоляции используются полиэтилен, поливинилхлоридный пластикат, фторопласт, резина. Число токоведущих жил — от 3 до 108. Все или отдельные токопроводящие жилы могут быть экранированными. Оболочки кабелей — пластмассовые. Поверх оболочки может накладываться панцирная броня из стальных проволок. Кабели управления могут иметь круглую или плоскую форму.

5. Радиочастотные кабели предназначены для передачи высокочастотной энергии между антеннами и различными радиотехническими и электронными устройствами, а также для соединений внутри этих устройств. Выпускаемые кабели в основном имеют коаксиальную конструкцию. Внутренний проводник медный, изоляция из полиэтилена, фторопласта или полувоздушная (пористые пластмассы, шайбы, кордель и т.п.). Поверх изоляции наложены внешний проводник и защитная оболочка из полиэтилена или поливинилхлоридного пластиката.

Кабельные линии, прокладываемые по городским или промышленным территориям, являются закрытыми сооружениями, чаще всего подземными. Вследствие этого они защищены от воздействия ветра и гололёдных нагрузок, но подвержены другим отрицательным внешним воздействиям. В целях защиты от механических повреждений поверх электрической изоляции кабеля накладывается металлическая оболочка, которая имеет защитные покровы.

Кабельная линия (КЛ) как электроустановка состоит из следующих элементов: собственно кабеля (или кабелей), оборудования для соединения и секционирования участков кабеля и присоединения концов кабеля к аппаратуре и к шинам распределительных устройств (кабельная арматура), а также аппаратуры подпитки маслом или газом (для масло - и газонаполненных кабелей). Кабели могут прокладываться не только в земляных траншеях, но и в различных кабельных сооружениях – туннелях, каналах, блоках, шахтах, в кабельных этажах и двойных полах, по эстакадам и в галереях. Кабельная арматура иногда вместе с аппаратурой подпитки может размещаться в кабельных колодцах или камерах.

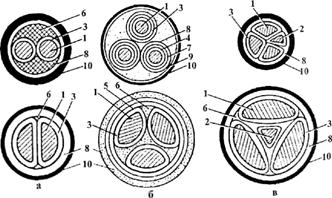

Кабели различают по следующим признакам: роду металла токопроводящих жил – кабели с алюминиевыми и медными жилами; роду материалов, которыми изолируют токопроводящие жилы – кабели с бумажной, пластмассовой и резиновой изоляцией; роду защиты изоляции жил кабелей от влияния внешней среды – кабели в металлической, пластмассовой и резиновой оболочке; способу защиты от механических повреждений – бронированные и небронированные; количеству жил – одно-,двух-,трех-,четырех- и пятижильные (рис.8).

Каждая конструкция кабелей имеет свои обозначения и марку. Марка кабеля составляется из начальных букв слов, описывающих конструкцию кабеля.

Кабельные линии прокладывают в земляных траншеях, специальных кабельных сооружениях, на эстакадах, в галереях, открыто по стенам зданий и сооружений, в трубах, во внутрицеховых помещениях промышленных предприятий, а также коллекторах — подземных сооружениях, предназначенных для прокладки в них кабелей совместно с линиями связи и другими коммуникациями.

Наиболее дешевый способ канализации электроэнергии — размещение кабелей в траншее (рис. 9). Такой способ не требует большого объема строительных работ и создает хорошие условия для охлаждения кабелей. Недостаток этого способа — возможность механических повреждений кабелей во время различных раскопок, проводимых при эксплуатации сооружений. В траншеях кабели прокладывают на глубине не менее 0,7 м на трассах, не загруженных другими подземными и надземными коммуникациями. В одной траншее размещают не более шести кабелей на напряжение 6—10 кВ или двух кабелей на напряжение 35 кВ. Кроме того, рядом с ними допускается прокладка не более одного пучка из четырех контрольных кабелей.

При пересечении с железнодорожными путями и проездами в стесненных местах, на участках вероятного разлива расплавленного металла и в районах с интенсивными блуждающими токами или грунтами с особой степенью агрессивности применяют прокладку кабелей в блоках.

На территории энергоемких промышленных предприятий при наличии более 20 кабелей, идущих в одном направлении, применяют прокладку в туннелях. Такая прокладка обеспечивает надежную работу кабельных линий, но имеет самую высокую стоимость строительной части.
