Анализ и моделирование методов когерентной оптики в медицине и биологии
В другом методе когерентной оптической обработки сигналов, обрабатываемые сигналы не записываются оптимальным образом специально для оптической обработки, а регистрируются с экрана осциллографа или на ленте самописца. При определенных довольно обычных условиях требуемый спектр мощности таких сигналов можно получить как одно измерение Фурье-преобразования двумерной записи входного сигнала [1.38]
.
Преимуществом любого из этих оптических методов обработки сигналов по отношению к уже достаточно простому методу преобразования аналогового сигнала в цифровую форму и последующего выполнения быстрого преобразования Фурье на ЭВМ должна остаться скорость обработки (отображение результатов вычисления можно получить в реальном времени, если данные вводятся непрерывно с помощью соответствующего входного устройства, способного работать в когерентном свете [1.36]).
4. Представление изображений
Окончательным «потребителем» биомедицинских изображений является биолог или медик. Эффективное использование когерентных оптических методов представления изображений может сделать изображение значительно более легко понимаемым для исследователей. Никакой новой информации при этом не производится, однако имеющаяся информация может быть представлена по-новому, в более удобной для исследователя форме.
4.1 Псевдопараллакс
Мы уже отмечали, что формирование изображения методом кодирования апертуры и акустическая голография позволяют последовательно фокусироваться на различные по глубине плоскости. Если мы зарегистрируем серию таких изображений с одним и тем же коэффициентом поперечного увеличения на прозрачном носителе и расположим их друг за другом на соответствующей глубине, то сможем смоделировать реальный трехмерный объект. Физические транспаранты имеют, однако, некоторые существенные недостатки при их использовании для этой пели. Во-первых, ближние транспаранты мешают наблюдать более удаленные. Во-вторых, неудобно непосредственно производить измерения расстояний между частями объекта. В-третьих, набор транспарантов представляет собой сложный объект, неудобный для хранения, транспортировки или копирования. С другой стороны, мультиплицирование изображений диффузно освещенных транспарантов на соответствующих расстояниях от голограммы обеспечивает одновременное решение всех трех только что отмеченных проблем. Рассмотрим их подробнее по порядку.
Во-первых, благодаря тому, что каждая плоскость регистрируется в отсутствие других и с одинаковой для всех дифракционной эффективностью, каждая плоскость наблюдается независимо от других па соответствующей глубине. Таким образом, в наблюдаемых изображениях дальние плоскости четко видны «сквозь» ближние. Во-вторых, поскольку изображение формируется в воздухе, а не на физическом транспаранте или экране, мы можем поместить линейку внутрь него при измерении расстояний. В-третьих, так как голограмма является легко копируемым плоским объектом, то хранение, транспортировка и копирование оказываются очень удобными.

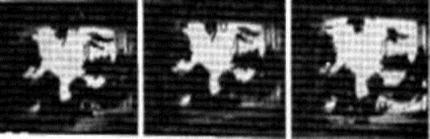

Рис. 4.1. Несколько фотографий голографлчески синтезированного трехмерного изображения, полученного из двумерных ультразвуковых сканограмм типа В при разных глубинах
Несколько другим представляется отображение в трех измерениях ряда двумерных «срезов» (вместо различных фокальных плоскостей, которые обычно содержат случайные помехи, обусловленные дефокусировкой изображений в других плоскостях). Ультразвуковое сканирование типа В позволяет получить такие двумерные изображения, так же как и проективная томография. Таким образом, цель псевдопараллакса состоит в предоставлении возможности наблюдателю получать основные сведения о трехмерных в действительности соотношениях из серии двумерных изображений. Эти концепции были предложены Редманем [1.39] и затем развиты другими исследователями [1.40, 41]. На рис. 4.1. приведен ряд различных изображений одного и того же объекта, полученных с одной голограммы. Отдельные плоскости представляют собой расположенные на одинаковых расстояниях и параллельно друг другу «срезы» (ультразвуковое сканирование типа В) через оба глаза. Темное пятно выше одного глаза указывает на наличие рака. С помощью псевдопараллакснческих голограмм можно установить размеры, форму и местоположение раковой опухоли.
Имеется несколько схем мультиплексирования для получения псевдопараллакса. Наибольшего внимания заслуживают три: схема, реализующая метод многократных экспозиций, схема с пространственно-разделенным мультиплексированием [1.42] и схема голографического кино [1.43]. Схема с использованием многократных экспозиций (в которой между экспозициями изменяют только транспарант объекта и его местоположение) является самым простым методом мультиплексирования, а также и самым лучшим, если нужно использовать только несколько плоскостей по глубине.
Недостаток метода мультиплексирования па основе многократных экспозиций состоит в том, что дифракционная эффективность каждой из N голограмм приблизительно равна 1/JV2 от дифракционной эффективности голограммы при N=1. Сама по себе дифракционная эффективность имеет небольшое значение. Мы всегда можем использовать более мощный лазер при восстановлении изображений с голограммы. К сожалению, однако, оптический шум фона также пропорционален мощности лазера и по существу не зависит от N. Следовательно, отношение сигнал/фон изменяется как 1/N2. Лучшее что мы можем в принципе сделать — это достичь зависимости вида 1/N. Таким образом, в лучшем случае мы можем поделить яркость поровну. Имеются два пути сделать это, причем оба связаны с изготовлением N отдельных голограмм. Первый предполагает одновременное восстановление изображений со всех голограмм (метод пространственно-разделенного мультиплексирования). Другой основан на последовательном во времени восстановлении голографических изображений (метод голографического кино). В обоих способах наблюдатель думает, что видит стационарное изображение с большим числом планов по глубине. В методе пространственно-разделенного мультиплексирования это достигается путем распределения каждой отдельной голограммы на многих малых участках поверхности фотопластинки. Эти малые участки невидимы в плоскости голограммы и не создают помех в отбеленных голограммах. Помещая перед голограммой маску, использованную при записи отдельного среза по глубине, мы можем наблюдать соответствующие изображения отдельно друг от друга.
Метод голографического кино может быть использован не только для воспроизведения движения, но также и для формирования неподвижной картины со многими планами по глубине. Идея состоит в отображении каждого двумерного изображения, соответствующего определенной глубине, не одновременно, как в рассмотренном выше методе, а последовательно. Если все N изображений показывают, по крайней мере, один раз за время интегрирования глаза, то наблюдатель будет воспринимать их существующими одновременно (и, следовательно, непрерывно). Обычные методы голографического кино потерпели неудачу по очевидной причине: перемещение голограмм должно быть слишком быстрым. Чтобы сменить перед зрителем 10 голограмм размером 10 см за время 1/20 с, необходима скорость протяжки, равная 2000 см*с-1. Однако решение этой проблемы может быть найдено. Продолжая рассматривать предыдущий пример, мы можем записать десять голограмм в виде полос шириной 1 мм (на каждой по двумерному изображению) и скомпоновать затем их в один кадр-полосу шириной 1 см. После этого мы могли бы скопировать этот кадр-полосу необходимое число раз, чтобы сделать непрерывную петлю из голографической пленки. При непрерывном движении петли в считывающем пучке света будут восстанавливаться очень удовлетворительные трехмерные изображения, в которых, однако, вертикальный параллакс будет потерян [1.43]. Требуемая скорость протяжки пленки теперь равна 20 см*с-1, т. е. остается высокой, но вполне реализуемой.
