Анализ зависимости условного периода, логарифмического декремента затухания и добротности контура от его параметров (L,C,R)

Введение

Некоторые значения установки:

С1 = 260 пФ

С2 = 140 пФ

С3 = 230 пФ

С4 = 430 пФ

Логарифмический декремент затухания вычислим по следующей формуле:

,

где А1, А2, А3 и А4 – значения последовательных амплитуд, определенных по графику.

Задание 1. Проверка зависимости периода колебаний от ём

кости и определения индуктивности катушки

Установим переключатели магазина сопротивлений в нулевое положение.

Установим значение ёмкости С1 и получим на экране устойчивую картину затухающих колебаний.

Измерим логарифмический декремент затухания и проверим выполнение условия . Если условие выполнено, измерьте период колебаний.

Включим ёмкость С1+ С2 и повторим п.3.

Повторим все измерения для всех возможных ёмкостей. В результате получим набор пар соответствующих значений (Сi, Тi), где i – номер опыта.

Теория предсказывает зависимость между переменными:

Располагая измеренными значениями Тi при различных Сi вычислим y и по формулам найдём a и b.

Найдём индуктивность.

Найдём паразитную ёмкость С0 .

Вычислим c2

Установим с помощью магазина дополнительное сопротивление контура 1000-3000 Ом.

Повторим пункты 2-11, определяя значение L. Оно отличается от найденного в начале из-за того, что проволочные катушки магазина сопротивления также имеют заметную индуктивность.

пишешь для каждого случая(1-8)

y = 0.336´x + 55.55

DА = 0.013 Гн

DВ = 9.21 мкс2

L = 9.3 мГн

DL = 0.3 мГн

С0 = 151.9 пФ

DС0 = 25.8 пФ

c2 = 0.0

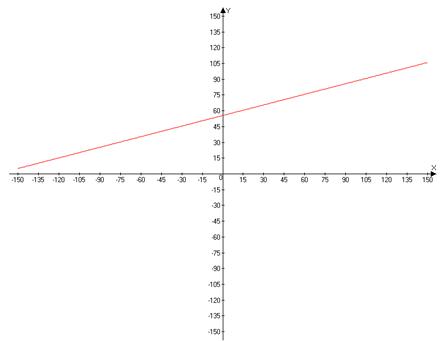

Построим график зависимости y(x).

Задание 2. Проверка зависимости логарифмического декремента затухания от сопротивления контура

Установим все переключатели магазина сопротивлений в нулевое положение.

Установим значение ёмкости С1 и получим на экране устойчивую картину затухающих колебаний. Затем измерим период колебаний.

Измерим логарифмический декремент и проверим выполнение условия .

Установим на магазине сопротивлений 300 Ом и повторим измерение периода колебаний и логарифмического декремента, опять проверив условие .

Повторим измерения периода логарифмического декремента при сопротивлении магазина 600 Ом, 900 Ом.

Убедимся в независимости периода колебаний от сопротивления

Теория предсказывает линейную зависимость между величиной сопротивления магазина при постоянном токе (x=R) и логарифмическим декрементом y= :

Вычислим c2

Найдём сопротивление катушки.

Включим в контур ёмкость С1+ С2 и повторим пункты 1-9.
