Перспективные композиты XXI века на основе органических и неорганических полимеров. Новые металлические сплавы, приоритетные технологии
Использование органических добавок, представленных в таблице, при формировании Ni,P-покрытий позволяет получать сплавы различного состава. Установлено, что все рассмотренные вещества способствуют росту содержания фосфора в покрытии по сравнению с полученным в растворе без добавки. При этом азотсодержащие соединения [2, 6-8] повышают процент фосфора почти в три раза (от 6 до 15,6%), а серосоде
ржащие вещества [1,3-5,9-12] хотя и в меньшей степени увеличивают данный параметр (до 9%), но способствуют включению в покрытие серы (до 4%). Увеличение содержания неметаллического компонента в сплаве азотсодержащими добавками может быть обусловлено как замедлением реакции восстановления никеля, так и облегчением выделения фосфора. Одной из возможных причин понижения процента фосфора серосодержащими соединениями может быть склонность металлов к их поглощению из различных сред [7]. При этом происходит замещение части фосфора в решетке сплава на атомы серы, что способствует уменьшению его содержания.
Скорость анодного окисления гипофосфит-иона на полученных NiPx- и NiPxSy-сплавах зависит от природы гетероатома. Азотсодержащие соединения повышают скорость окисления Н2РО2- на покрытии, сформированном в их присутствии. Добавки, содержащие серу, в определенной области концентраций несколько увеличивают данный параметр, а затем резко снижают. По эффективности влияния добавки можно расположить в следующий ряд (Сдоб = 10-6 моль/л):
6 > 7 > 8 > 2 > 3 > 1 > 4 > 5 > 9 >11 > 12 >10
Если сравнить данную последовательность с опубликованным в [8] рядом по адсорбционной способности этих добавок, можно заметить, что чем сильнее адсорбционные свойства добавки, тем менее каталитически активная поверхность формируется в ее присутствии.

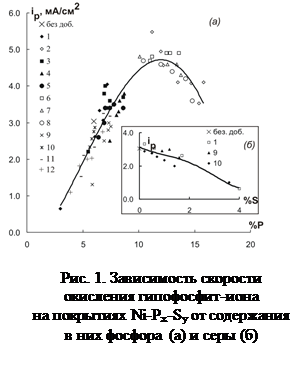

Рассмотрим, как каталитические свойства Ni,P-сплавов коррелируют с их составом. На рис.1, а представлена зависимость скорости окисления Н2РО2- от содержания фосфора в покрытии. Видно, что в данном случае каталитическая активность поверхности вначале возрастает с ростом содержания фосфора до 10-12%, а затем наблюдается ее снижение. Каталитические свойства поверхности также зависят от включения в покрытие серы (рис. 1, б). В малых количествах сера способствует увеличению или незначительному уменьшению скорости исследуемого процесса, а повышение ее содержания в покрытии (более 3 %) приводит к отравлению каталитической поверхности.

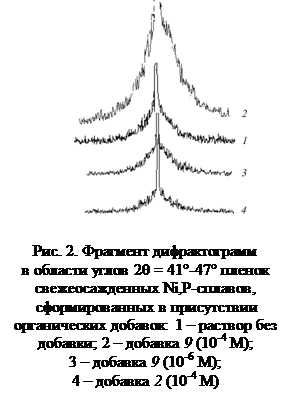

Согласно литературным данным [9], зависимость каталитических свойств сплава от содержания в нем серы объясняется тем, что по мере увеличения % S происходит существенное нарушение совершенства кристаллической решетки никеля, а при содержании серы больше 2.9% формируются высокодисперсные осадки с сильно разориентированными зернами. Об этом же свидетельствуют и дифрактограммы образцов Ni,P,S-сплавов, сформированных в присутствии добавки 9 (рис. 2, кр. 2).
Все это приводит к снижению каталитической активности поверхности. Повышение электрокаталитической активности никелевого электрода при включении малых количеств фосфора объясняется, по-видимому, изменением геометрической структуры поверхности: в присутствии органических добавок (как правило, азотсодержащих и серосодержащих при низких концентрациях) формируются осадки с меньшим размером зерна, сохраняющие более высокую степень кристалличности по сравнению с растворами без добавок (рис. 2, кр. 3, 4). Дальнейшее снижение скорости процесса при увеличении содержания фосфора больше 12% обусловлено аморфизацией покрытия.
Таким образом, применение органических добавок при формировании Ni,P-сплавов позволяет получать сплавы с заданными каталитическими свойствами, которые в основном определяются геометрическим фактором.
УДК 541.133.1
изучение возможности Применения материалов
«Поликон» в качестве межканального наполнителя для электродиализных установок
М.М. Кардаш, А.И. Шкабара, А.В. Павлов
Энгельсский технологический институт СГТУ
Промышленные сточные воды, отходы химических производств, продукты микробиологического синтеза – все они являются смесью веществ, содержащих слабые электролиты. Наиболее перспективными методами получения, разделения и очистки таких веществ являются мембранные методы и в частности электродиализ (ЭД). Электродиализ – это процесс разделения с использованием мембран, в которых ионы движутся сквозь ионоселективную мембрану под действием электрического тока. ЭД применяется при обессоливании воды, получении хлора, кислот и щелочей. С помощью ЭД производится очистка различных веществ от ионных примесей, ведется синтез с участием ионов, переносимых через ионообменные мембраны. При этом ЭД требует существенных затрат электроэнергии, поэтому возникает необходимость создания материалов с пониженным сопротивлением и хорошей пропускной способностью.
Одним из способов повышения эффективности электродиализа разбавленных растворов является заполнение каналов обессоливания ионообменными материалами [1]. Введение ионообменного наполнителя в каналы обессоливания должно подавлять поляризацию, что приведет к увеличению потока ионов и уменьшению сопротивления ячейки, снижая энергозатраты. При высокой поляризации межканальный наполнитель (МКН) сам может привести к распаду электролита в точке контакта с мембраной.
В данной работе проведены исследования по изучению возможности использования в качестве МКН композиционных волокнистых ионообменных материалов «Поликон», полученных методом поликонденсационного наполнения на кафедре ХТ ЭТИ СГТУ. По типу полимерной матрицы материалы «Поликон» изучались как анионообменные (эпоксидиановая полимерная матрица), так и катионообменные (фенольная сульфокатионитовая полимерная матрица), которые синтезировали на волокнистом наполнителе.
Были наработаны опытные партии ионообменных МКН, предназначенных для заполнения межэлектродного пространства. Исследования проводились совместно с кафедрой физической химии Кубанского государственного технического университета в соответствии с требованиями, предъявляемыми к МКН.
При использовании материалов «Поликон» в качестве МКН в электродиализаторах с жестко фиксированными размерами межэлектродного пространства необходимо учитывать изменение их геометрических размеров при набухании, в связи с чем проведены исследования по набухаемости.
Таблица 1
Изменение массы и размеров МКН «Поликон» при набухании
Мембрана |
Сухие |
Набухшие | ||
«Поликон А» |
«Поликон К» |
«Поликон А» |
«Поликон К» | |
Длина, см |
12,0 |
12,0 |
12,1 |
12,1 |
Ширина, см |
9,6 |
9,9 |
9,7 |
10,2 |
Толщина, см |
0,042 |
0,061 |
0,073 |
0,102 |
Площадь, см2 |
115,2 |
118,8 |
117,4 |
123,4 |
Масса, г |
6,4 |
8,5 |
8,7 |
12,3 |
