Перспективные композиты XXI века на основе органических и неорганических полимеров. Новые металлические сплавы, приоритетные технологии
Рост электропроводности МКН «Поликон» в умеренно разбавленных и концентрированных растворах дает основание предполагать, что МКН не будут увеличивать затраты электроэнергии, как, например, в случае инертных спейсеров канала обессоливания.
УДК 678.027:678.046:658.511
АЛЬТЕРНАТИВНЫЕ ТЕРМОПЛАСТИЧНЫЕ СВЯЗУЮЩИЕ
В ПРОИЗВОДСТВЕ МАГНИТОП
ЛАСТОВ
НА ОСНОВЕ СПЛАВА Nd-Fe-B
С.Г. Кононенко, Н.Л. Левкина, С.Е. Артеменко
Энгельсский технологический институт СГТУ
Обеспечение заданных эксплуатационных характеристик магнитопластов (МП) связано с направленным выбором вида и содержания полимерной основы, технологических приемов совмещения компонентов и переработки их в изделия.
Ранее проведенными исследованиями на кафедре химической технологии ЭТИ СГТУ доказана целесообразность применения модифицированной термореактивной основы – фенолоформальдегидной смолы в смесевом и поликонденсационном способе получения МП на основе оксидных ферритов и легированного быстрозакаленного сплава Nd-Fe-B [1-5]. К числу недостатков МП на основе фенолоформальдегидного олигомера (ФФО) можно отнести жесткость, хрупкость, обусловленные спецификой пространственного строения сшитого полимера.
Широкий комплекс требований к изделиям из МП обусловливает необходимость применения для их получения полимеров и наполнителей с определенными физико-химическими, электрическими, магнитными, физико-механическими свойствами.
Выбор полимерной основы диктуется требованиями к условиям изготовления и эксплуатации МП: вязкостью, термостабильностью, адгезионной способностью и др. Так, высокое электрическое сопротивление полимерной матрицы вызывает уменьшение потерь на вихревые токи, которые наводятся при вращении в полимерном постоянном магните.
Хотя определяющую роль в формировании эксплуатационных характеристик МП играют ферромагнитные наполнители, но в плане магнитного упорядочения под воздействием внешнего магнитного поля важна и магнитная восприимчивость молекул связующего, зависящая от молекулярной массы, природы связи, наличия заместителей [6].
Накоплен большой практический опыт использования полиамидов в технологии МП – материал «Neofer» (Германия), «Нетмаг» (г.Москва) и др., отличающихся низкой вязкостью, хорошей адгезией к металлам, эластичностью, хемо-, тепло-, износо-, ударостойкостью [7].
Для расширения и удешевления сырьевой базы МП представлялось интересным использование региональных многотоннажных технологических отходов термопластов.
Термопластичной основой служили ПА-6, кубовый остаток производства ПА-6, вторичный ПА-6, технологические отходы АБС-пластика, сравнительные прочностные характеристики которых приведены в табл. 1.
Таблица 1
Сравнительные свойства технологических отходов термопластов
Вид полимера |
Показатели | |||||
ПТР, г/10 мин |
sр, МПа |
eр, % |
ауд, кДж/м2 (без надреза) |
sи, МПа |
rV, Ом×м | |
ПА-6 первичный |
20,0-22,0 |
54,5 |
180 |
35-40 |
90-110 |
1012-1014 |
ПА-6 вторичный |
38,0 |
170 |
8-10 |
- |
- | |
АБС-пластик марки Э-2802 |
0,5-1,3 |
53,0 |
30 |
25-30 |
50-100 |
1014-1015 |
АБС-пластик вторичный |
0,15 |
27,0 |
3,5 |
16-18 |
- |
- |
ФФО |
- |
30,0-65,0 |
1,0 |
2,8-2,5 |
50-100 |
1012-1014 |
В качестве ферромагнитного наполнителя использовали аморфно-кристаллический быстрозакаленный легированный ниобием сплав Nd-Fe-B марки НМ-20Р с содержанием основной фазы (Nd) – 20 - 25% (ТУ 14-123-97-92). Его отличает полидисперсность (размер частиц 140 – 1250 мкм), низкие пористость (суммарный объем пор 0,135 см3/г) и удельная поверхность (150 м2/г), высокие магнитные характеристики: остаточная магнитная индукция (Br) - 0,86 – 0,91 Тл; коэрцитивная сила (Нсм) - 460 кА/м [8].
Для модификации отходов термопластов использовали смазывающие вещества – полиэтиленсилоксановую жидкость марки ПЭС-5, стеарат кальция.
Для оценки перерабатываемости термопластичной композиции, наполненной сплавом Nd-Fe-B, изучены реологические свойства на экструзионном пластометре ИИРТ при температуре 230°С при нагрузке 21,6 Н для ПА-6 и 5,0 Н для отходов АБС-пластика.
Полученные данные свидетельствуют о влиянии температуры и вида модифицирующих добавок на ПТР термопластичных композиций (см. рисунок).
Установлено, что введение пластифицирующей добавки ПЭС-5 в количестве 2% масс. ~ в 3 раза увеличивает текучесть расплава кубового остатка; однако введение стеарата кальция с температурой плавления 175°С совместно с ПЭС-5 снижает индекс расплава кубового остатка.
|

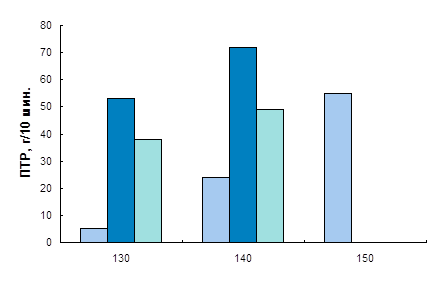

Рис. Влияние температуры и вида модифицирующих добавок на ПТР
кубового остатка: 1 - кубовый остаток; 2 - кубовый остаток + ПЭС-5;
3 - кубовый остаток + ПЭС-5 + стеарат кальция
Введение 70 – 80% масс. порошка сплава Nd-Fe-B в низковязкий ПА-6 ~ в 3 – 6 раз повышает вязкость композиции (табл.2). Высокая вязкость термопластичной композиции и низкое значение показателя текучести расплава высоконаполненных МП делает технологически приемлемым метод прямого прессования для изготовления изделий – магнитных сорбентов, постоянных магнитов.
Таблица 2
Влияние содержания сплава Nd-Fe-B на реологические свойства ПА-6
Состав композиции |
ПТР, г/10 мин |
Вязкость, Н×с/м2 |
ПА-6 |
22,0 |
282 |
ПА-6 + 70% Nd-Fe-B |
6,0 |
1600 |
ПА-6 + 80% Nd-Fe-B |
1,4 |
1900 |
