6. Устройство для удаления воздуха

7. Вентилятор

8. Система возуховодов

9. Пыле- и газоулавливающие устройства

10.Фильтры

11.Устройство для выброса воздуха

При работе вытяжной системы чистый воздух поступает в помещение через неплотности в ограждающих конструкциях. В ряде случаев это обстоятельство является серьезным недостатком данной системы вентиляции, так как неорган

изованный приток холодного воздуха (сквозняки) может вызвать простудные заболевания.

Очистка воздуха от пыли может быть грубой, средней и тонкой. При грубой очистке воздуха задерживается крупная пыль (размером частиц >50 мкм). При средней очистке задерживается пыль с размером частиц до 50 мкм, а при тонкой пыль с размером частиц менее 10 мкм.

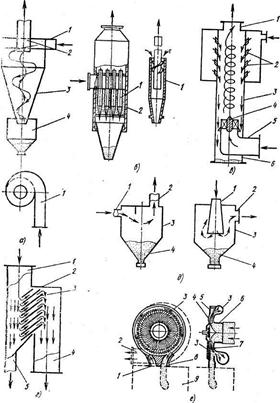

Для грубой и средней очистки применяют пылеуловители, действие которых основано на использовании для осаждения частиц пыли сил тяжести или инерционных сил, отделяющих частицы примесей от воздуха при изменении скорости движения (пылеосадительные камеры) и направления его движения (циклоны, инерционные, жалюзийные и ротационные пылеуловители). Наибольшее применение для очистки воздуха от пыли с размером частиц более 10 мкм получили циклоны. Циклоны применяют для очистки воздуха от сухой неволокнистой и неслипающейся пыли. Пылеотделение в циклонах основано на принципе центробежной сепарации. Попадая в циклон по касательной через входной патрубок 1, воздушный поток приобретает вращательное движение по спирали и, опустившись в низ конической части корпуса 3, выходит наружу через центральную трубу 2. Под действием центробежных сил частицы отбрасываются к стенке циклона и опускаются в нижнюю часть циклона, а оттуда в пылесборник 4. Так как эффективность очистки увеличивается (до 0,90 и более) при уменьшении диаметра циклона, то обычно вместо одного циклона большого размера ставят параллельно два и более циклонов меньших размеров.

Вихревые пылеуловители (рис.13,в) отличаются от циклонов наличием вспомогательного воздушного потока. Запыленный воздух, поступающий через патрубок 5 закручивается лопаточным завихрителем 4 и перемещается вверх в корпусе 3, подвергаясь воздействию вытекающих из тангенциально расположенных сопел 2струй вторичного воздуха. Под действием центробежных сил частицы пыли отбрасываются к периферии, а затем поступают в бункер 6 через кольцевое межтрубное пространство, увлекаемые потоком вторичного воздуха.

Очищенный от пыли воздух выходит через патрубок. В вихревых пылеуловителях достигается эффективность очистки 0,98—0,99 для частиц пыли размером около 10 мкм.

К группе инерционных пылеуловителей относят жалюзийные пылеуловители (рис. 13,г) и различные камеры, в которых запыленный поток изменяет направление движения (рис. 13,(5). Жалюзийные пылеуловители представляют собой набор лопастей 3, установленных последовательно в корпусе 2 так, что между ними образуются щели. Воздух поступает через патрубок 1. Пылеотделение основано на изменении направления движения запыленного воздуха, при этом взвешенные частицы пыли под действием сил инерции и эффекта отражения от лопастей двигаются в направлении к патрубку 5, а чистый воздух проходит через щели и поступает к патрубку 4 на выход из аппарата. Обычно жалюзийные пылеуловители используют для грубой и средней очистки воздуха от твердых частиц, разделяя поток в соотношении 9:1 на чистый и загрязненный.

В камерных пылеуловителях (см. рис. 13, 5) запыленный воздух поступает через патрубок 1 в расширительную камеру 3, где отделяется от пыли и выходит через патрубок 2. Пыль оседает в бункер 4. Камерные инерционные пылеуловители применяют для грубой и средней очистки воздуха от примесей. Скорость движения воздуха в камере около 1 м/с, при этом улавливают частицы пыли размером 25—30 мкм с эффективностью очистки до 0,65—0,85.

Ротационные пылеуловители (ротоклоны) очищают воздух от твердых и жидких примесей за счет центробежных сил и силы Кориолиса, возникающих при вращении ротора. Конструктивно они представляют собой центробежный вентилятор (рис. 13,е), который одновременно с перемещением воздуха очищает его от частиц размером более 10 мкм. Запыленный воздух поступает во входной патрубок 6. При вращении колеса 7 пылевоздушная смесь движется по межлопаточным каналам колеса, при этом частицы пыли под действием центробежных сил и сил Кориолиса прижимаются к поверхности диска колеса и к набегающим сторонам лопаток колеса. Пыль с очень небольшим количеством воздуха (3—5%) поступает через зазор между колесом 7 и улиткой 3 в кольцеобразный пылеприемник 5, а очищенный воздух — в улитку 3 и выходной патрубок 2. Обогащенная пылью смесь через патрубок 8 поступает в бункер 9, в котором пыль оседает, а воздух через отверстие в патрубке 1 снова возвращается к колесу 7. В бункере 9 пыль увлажняется.

Ротоклоны находят применение в пыльных производствах, например, в литейном. Они обеспечивают сравнительно высокую эффективность очистки: для частиц пыли размером 8—20 мкм — 0,83, а для более крупных — до 0,97. Для повышения эффективности очистки в газодинамический тракт ротоклонов иногда вводят воду.

Рис. 15. Пылеосадятельная камера: / — входной патрубок; 2 — корпус; 3 — выходной патрубок; 4 — бункер

Пылеосадительные камеры (рис. 15) применяют для осаждения крупной и тяжелой пыли с размером частиц более 100 мкм. Скорость запыленного воздуха в поперечном сечении корпуса камеры 2 принимается небольшой около 0,5 м/с для того, чтобы пыль могла осесть в камере раньше, чем она покинет ее. Поэтому габариты камер получаются довольно большими, что ограничивает их применение, несмотря на очевидные преимущества — малое гидравлическое сопротивление и простоту эксплуатации. Эффективность очистки можно увеличить (до 0,80—0,95), если камеру выполнить лабиринтного типа, хотя это влечет за собой повышение гидр авлического сопротивления.

Для очистки приточного вентиляционного воздуха от пыли и туманов применяют электрофильтры. Работа электрофильтров основана на создании сильного электрического поля при помощи выпрямленного тока высокого напряжения (до 35 кВ), подводимого к коронирующим и осадительным электродам. При прохождении запыленного воздуха через зазор между электродами происходит ионизация молекул воздуха с образованием положительных и отрицательных ионов. Ионы, адсорбируясь на частицах пыли, заряжают их положительно или отрицательно. Пыль, получившая заряд отрицательного знака, стремится осесть на положительно заряженном электроде, а положительно заряженная пыль оседает на отрицательно заряженных коронирующих электродах. Эти электроды периодически встряхиваются при помощи специального механизма, после чего пыль собирается в бункере, откуда удаляется.

Для очистки приточного атмосферного и рециркуляционного воздуха от различных пылей, а также вентиляционных выбросов с малой концентрацией загрязнений применяют двухзонные электрофильтры ФЭ и РИОН (рис. 16,а). В электрофильтре загрязненный воздух проходит ионизатор, в состав которого входят положительные / и отрицательные 2 электроды.
