Аппаратура спектрометрического каротажа СГК-1024

Проходя через породу, скважину и охранный кожух прибора гамма-кванты частично поглощаются, частично рассеиваются с потерей энергии. В результате на детектор поступает спектр гамма-излучения, существенно отличающийся от первичного спектра. Энергия, оставленная гамма-квантом в детекторе, преобразуется блоком детектирования в электрический импульс, заряд которого пропорционален суммарной энергии

, оставленной гамма-квантом в детекторе. Спектр (распределение по амплитуде) электрических импульсов, регистрируемых прибором, называется аппаратурным спектром. Примеры таких спектров в моделях с преимущественно ториевой, урановой и калиевой активностью приведены на рис. 1.

Из приведенных рисунков видна ярко выраженная индивидуальность спектров Th, U и K. Это их свойство используется при разложении зарегистрированных в процессе каротажа спектров на три составляющие. Коэффициентами этого разложения являются массовые содержания тория, урана и калия в породе при совпадении скважинных условий проведения каротажа с условиями регистрации опорных (калибровочных) спектров. В противном случае для правильного определения массовых содержаний Th, U и K необходимо учитывать влияние скважинных условий измерений.

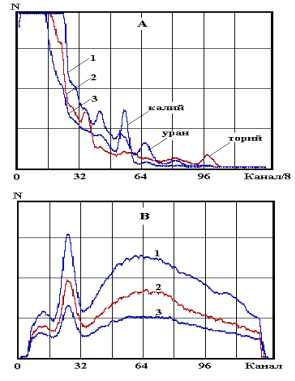

Рис. 1. Аппаратурные спектры в моделях с ториевой, урановой и калиевой активностью

1 – урановый спектр (уран – линия урана 1762 КэВ), 2 – ториевый спектр (торий – линия тория 2620 КэВ), 3 – калиевый спектр (калий – линия калия 1460 КэВ). B – «мягкая» часть спектров (первые 128 каналов 1024 канальных спектров).

Связь массовых содержаний Th, U и K и исправленных за влияние скважинных условий измерений показаний интегрального ГК JГК выражается соотношением

JГК = (СTh´РTh+СU´PU+СK´PK)´PSRS,

где СTh, СU, СK– массовые доли тория, урана и калия, РTh, PU, PK– коэффициенты, выражающие эту связь. Для аппаратуры СГК-1024Т значения этих коэффициентов равны

РTh= 0.43 мкР/час/10-4%,

РU= 1.00 мкР/час/10-4%,

РK= 1.99 мкР/час/%,

для аппаратуры СГК-1024Т-2Т

РTh= 0.45 мкР/час/10-4%,

РU= 1.16 мкР/час/10-4%,

РK= 2.44 мкР/час/%.

PSRS– множитель, учитывающий условия калибровки интегрального канала ГК. Его значение равно 0.9 для калибровочных источников типа С-41 и 1.0 для источников типа ЕР.

В табл. 2 приведены некоторые области применения СГК по данным источников [2, 3, 4].

Таблица 2 - применение спектрометрии естественной гамма-активности пород

Основой использования массовых содержаний Th, U и Kв породах для решения перечисленных в табл. 2 задач является широкий диапазон изменения их содержаний, с одной стороны, и приуроченность определенных концентрационных конфигураций массовых содержанийTh, U, K к конкретным породам, условиям осадконакопления, вторичным процессам и др., с другой стороны. Причиной всему этому является геохимия этих элементов и их подвижность. В табл. 3 приведены содержания тория, урана и калия в некоторых породах и минералах [3].

Таблица 3 - содержание калия, урана и тория в некоторых породах (по В. Фертлу, 1979 г.)
