Аппаратура спектрометрического каротажа СГК-1024

- развертывание аппаратуры, ее включение, настройка и проверка работоспособности;

- прогрев аппаратуры в течение 10¸15 минут (эта операция обычно совмещается со спуском в скважину);

- спуск прибора в скважину в интервал с повышенной активностью; скорость спуска не должна превышать 5000 м/час;

- проведение полевой калибровки канала СГК; при работе в связке с аппаратурой нейтрон

ного каротажа следует учитывать возможность активации породы и элементов конструкции скважины нейтронами, а потому полевая калибровка должна в этом случае выполняться вне интервала записи;

- доставка прибора в интервал каротажа;

- проведение каротажа с повторением интервала (не менее 50 м) с наибольшей дифференциацией либо интервала, представляющего наибольший интерес; скорость записи при проведении повторного замера должна соответствовать скорости записи основного замера;

- редактирование записи (при выявлении брака записи исследования выполняются повторно);

- выключение прибора, подъём и извлечение прибора из скважины; подъем прибора вне интервала исследования ведется со скоростью не более 5000 м/час;

- свертывание аппаратуры.

При спуске прибора в скважину и проведении каротажа обязательному контролю (дополнительно к [5]) подлежат стабильность приема данных (количество сбоев по приему данных не должно превышать 1 на 10 метров записи) и параметров питания аппаратуры. При проведении каротажа дополнительно следует визуально контролировать качество стабилизации энергетической шкалы – характерные пики текущего регистрируемого спектра и спектра полевой калибровки не должны расходиться более чем на 4¸6 каналов (см. рис. 4).

а)

б)

Рис. 5. Аппаратура СГК-1024Т – визуализация режима измерений

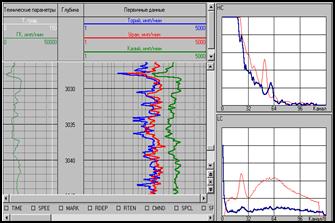

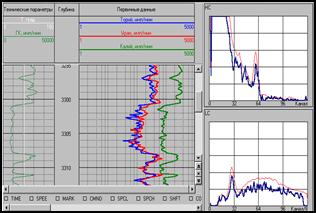

a) – пример правильной настройки энергетической шкалы спектрометра; б) – пример неправильной настройки энергетической шкалы спектрометра.

Красным цветом показан спектр базовой калибровки, синим – текущий зарегистрированный спектр.

Оформление и контроль качества измерений

Редактирование результатов каротажа является обязательным этапом, выполняемым оператором на скважине после завершения измерений данным (очередным) прибором. Этап редактирования обеспечивает увязку данных по магнитным меткам и точкам записи, а также подготовку файла для проведения контроля качества каротажа. Основные положения контроля качества измерений регламентируются технической инструкцией [5], в соответствии с которой качество характеризуется тремя оценками – «хорошо», «удовлетворительно», «брак». Бракованные материалы к обработке не допускаются.

Кроме общих положений инструкции [5] дополнительно контролируются следующие параметры. В интервале перекрытия проводится расчет относительных систематической d и полной случайной dсл погрешностей, приведенных к пласту регламентированной толщины :

,

,

Рекомендуется рассчитываемые значения d и dсл приводить к пласту толщиной H=2, 5 или 10 м. При этом должны выполняться следующие требования. Расхождение между массовыми содержаниями, определенными по основному и повторному замерами (систематические погрешности ), для урана и тория по интервалам не менее 5 м не должно превышать ±2 ppm для общих и ±1.5 ppm для детальных исследований. Соответствующая погрешность определения калия не должна превышать 0.3% для общих исследований и 0.2% для детальных. Полные случайные погрешности определения урана и тория в тех же условиях не должны превышать ±2.5 ppm и ±1.5 ppm, соответственно [5, 7], а калия – ±0.2%.

В интервале контрольных измерений СГК толщины и конфигурации пластов должны соответствовать значениям ранее выполненных исследований.

Общие требования к составу и форматам передаваемой заказчику документации определяются [5], дополнительные – соответствующими соглашениями заказчика и исполнителя работ.

Рекомендуемые форматы вывода калибровочных данных и результатов каротажа на твердых копиях для аппаратуры СГК-1024 приведены в табл. 1, 2 и на рис. 5.

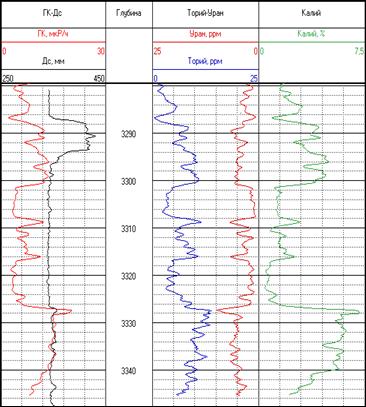

Рис. 6. Рекомендуемый формат вывода результатов каротажа на твердую копию для аппаратуры СГК-1024

Заключение

В данной курсовой работе рассмотрена методика выполнения измерений и обработку результатов измерений при проведении спектрометрического гамма каротажа аппаратурой СГК-1024Т и СГК-1024Т-2Т. Под аппаратурой СГК понимается информационно-измерительный комплекс, обеспечивающий измерение массовых содержаний тория СTh, урана СU и калия СK, а также естественной активности пород методом спектрометрического гамма-каротажа. Аппаратура СГК-1024 предназначена для исследования необсаженных и обсаженных нефтяных и газовых скважин.

В курсовой работе приведены физические основы метода, технические характеристики аппаратуры, изложены методики калибровки, проведения каротажа и обработки результатов измерений.

Аппаратура СГК-1024 предназначена для проведения спектрометрического гамма-каротажа естественной радиоактивности породы с получением массовых содержаний тория СTh, урана СU и калия СK. Аппаратура выпускается в обычном (120°С, 80 МПа, СГК-1024Т) и термобаростойком (175 °С, 140 МПа, СГК-1024Т-2Т) исполнениях. В зависимости от условий применения и требований к точности измерений допустимая скорость каротажа изменяется в пределах 50¸200 м/час.

Курсовая работа написана по данным научно-исследовательских и опытно-методических работ и содержит сведения, необходимые для ознакомления с технологией производства работ аппаратурой СГК-1024, а именно: проведения базовой и полевой калибровок, настройки аппаратуры перед каротажем, выполнения работ в скважине. Подробное описание перечисленных выше элементов технологии работ с аппаратурой СГК-1024 поставляется вместе с программным обеспечением, реализующим соответствующий технологический этап.
