Аппаратура спектрометрического каротажа СГК-1024

Конструкция скважинного прибора

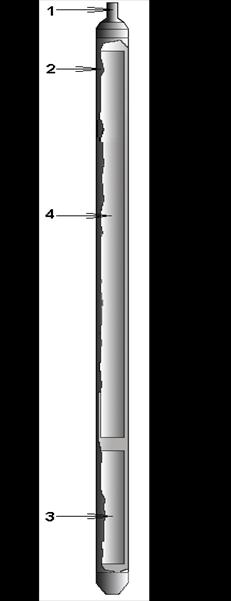

Общий вид скважинного прибора в модификации СГК-1024Т приведен на рис. 2, основными элементами которого являются: приборная головка (1), охранный кожух (2), блок детектирования СГК (3), блок электроники (4) и проходная головка с накидной гайкой и пробкой. В приборной головке установлены геофизический разъем и переходной мост с электровводами. В прохо

дной головке установлен стандартный геофизический разъем. В термобаростойкой модификации аппаратуры блоки детектирования и электроники размещаются в металлическом сосуде Дьюара.

2. Устройство аппаратуры СГК-1024

2.1 Устройство скважинного прибора. Размещение плат в приборе

Скважинный прибор содержит электронный блок, телесистему и сцинтилляционный детектор гамма-излучения с фотоэлектронным умножителем. Работа спектрометрической схемы стабилизируется по опорному калибровочному спектру.

2.2 Устройство датчиков. Устройство сцинтилляционного детектора гамма-излучения с фотоэлектронным умножителем

Рис. 3. Сцинтилляционный детектор

При попадании частицы радиоактивного излучения в сцинтиллятор в нём возникает световая вспышка, под воздействием которой фотокатод излучает электроны. Ускоряясь в электрическом поле ФЭУ, каждый электрон из первого динода несколько вторичных электронов. Процесс повторяется на последующих динодах, что приводит в возникновению электронной лавины; резко увеличивается проводимость ФЭУ. В цепи питания ФЭУ возникает импульс тока, вызывающий падение напряжения на резисторе, которое подаётся на измеритель скорости.

3. Принцип действия аппаратуры

Блок-схема скважинного прибора СГК-1024Т приведена на рис. 3. Прибор состоит из следующих блоков:

1 – разъем головки скважинного прибора (к нему происходит подсоединение трех жил и брони каротажного геофизического кабеля);

2 – блок коммутации (предназначен для подключения прибора к первой и второй жилам кабеля в случае подачи 24 В по третьей жиле);

3 – блок центрального процессора (служит для связи скважинного прибора с бортовым компьютером и одновременно буферизирует данные для передачи по кабелю);

4 – блок преобразования вторичных напряжений (предназначен для получения внутри скважинного прибора требуемых вторичных напряжений, ±5 В, ±12 В, +24 В);

5 – блок накопления амплитудных спектров;

6 – блок преобразования «аналог-код» (предназначен для оцифровки входных импульсов с системы «ФЭУ+детектор»);

7 – фотоэлектронный умножитель;

8 – детектор гамма-излучения;

9 – блок питания высокого напряжения (предназначен для питания ФЭУ);

10 – проходной разъем (к нему происходит подсоединение последующих модулей);

11 – охранный кожух скважинного прибора.

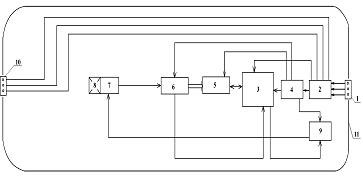

Рис. 4. Блок-схема скважинного прибора СГК-1024Т

Скважинный прибор работает следующим образом. К каротажной станции скважинный прибор подключается через геофизический каротажный кабель, сочлененный с головкой скважинного прибора (1). В положении «по умолчанию» первая и вторая жилы кабеля проходят транзитом на проходной разъем (10) и не имеют гальванической связи с электронными блоками спектрометра. Это предназначено для возможности подключения этих жил к другим устройствам, например, к электродвигателю. Подача на третью жилу каротажного кабеля +24 В относительно брони коммутирует 1 и 2 жилы к электронному блоку спектрометра. При подаче питания скважинного прибора начинает работать блок преобразования вторичных напряжений (4) и блок питания высокого напряжения (9). При появлении вторичных напряжений внутри скважинного прибора блок центрального процессора (3) сбрасывает в состояние «по умолчанию» блок накопления амплитудно-временных спектров (5), блок преобразования «аналог-код» (6) и блок питания высокого напряжения (9). Блок питания высокого напряжения программно-управляемый – т.е. его выходным напряжением, которое запитывает ФЭУ (7), можно управлять по командам с наземного компьютера, изменяя тем самым коэффициент усиления информационного сигнала. При установке «по умолчанию» напряжение питания ФЭУ (7) устанавливается блоком питания высокого напряжения (9) на значение, полученное по результатам настройки скважинного прибора. Обычно при температуре 20°С состояние «по умолчанию» обеспечивает положение энергетической шкалы скважинного прибора в заданной рабочей области.

В результате взаимодействия гамма-квантов с люминофором сцинтилляционного детектора (8) последний преобразует энергию гамма-излучения в световые вспышки - сцинтилляции. При этом суммарная энергия испускаемых фотонов пропорциональна энергии, оставленной гамма-квантом в детекторе. Далее фотоэлектронный умножитель (7) конвертирует световой импульс в импульс электрический. Заряд, собираемый с выхода ФЭУ (7), при прочих равных условиях, пропорционален суммарной энергии сцинтилляций люминофора детектора (8), и, следовательно, энергии, оставленной гамма-квантом в детекторе. В традиционных схемах включения ФЭУ являются источниками тока, на выход которых подключены преобразователи «ток-напряжение». В силу конечного значения времени высвечивания сцинтиллятора и пролета электронов между электродами ФЭУ, наличия паразитных емкостей в конструкции ФЭУ и входных каскадов усилителей, импульс напряжения, получаемый с системы «детектор+ФЭУ+усилитель» может быть описан некоторой функцией (в первом приближении гауссоидой). Амплитуда этого импульса, при сохранении неизменности вышеперечисленных параметров, будет пропорциональна энергии зарегистрированного гамма-кванта.

Токовый импульс с анода ФЭУ (7) поступает на вход преобразователя «ток-напряжение», с выхода импульс напряжения подается на соответствующие входы аналого-цифрового преобразователя. В результате преобразования на выходе блока преобразования «аналог-код» (6) появляется цифровой код, пропорциональный энергии, оставленной гамма-квантом в сцинтилляционном детекторе.

С выхода блока преобразования «аналог-код» (6) данные поступают на вход блока накопления амплитудно-временных спектров (5). Режим работы блока накопления спектров (6) определяется процессором блока памяти.
