Анализ ремонтно-изоляционных работ в условиях УПНП и КРС
Причины прорыва посторонних вод: недоброкачественное цементирование эксплуатационной колонны, вследствие чего не достигается полного разобщения нефтеносных горизонтов от водоносных;
Нарушение цементного кольца в заколонном пространстве или цементного стакана на забое скважины; обводнение через соседнюю скважину, эксплуатирующую тот же горизонт; дефект в эксплуатационной колонне, вследствие
недоброкачественного металла (наличие в теле обсадных труб трещин, раковин);
Разрушение колонны в процессе освоения скважины, повреждение колонны при текущем и капитальных ремонтах.
Определяющую роль при разработке залежей массивного типа имеет вертикальная трещиноватость.

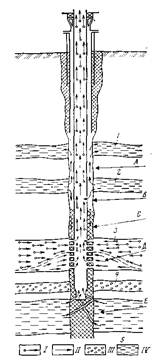

рис.1 Возможные пути движения пластовых вод при эксплуатации скважины.
I – продукция скважины;
II – вода;
III – нефть в изолированном пласте;
IV – вода в изолированном пласте;
А – переток воды между пластами;
B – прорыв верхних вод через дефект в эксплуатационной колонне;
C – прорыв верхних вод через дефект в цементном камне:
D – подошвенные воды;
E – нижние воды, поступающие через дефект в цементном стакане.
3.2 Обследование и исследование скважин
До проведения КРС в скважине проводят исследования и обследования.
Исследования проводят с целью установления интенсивности притока посторонних вод в скважину через фильтровую зону, т. е. из продуктивного пласта, в зависимости от забойного давления, с целью определения характера притока жидкостей или газов через нарушения в обсадной колонне, с целью определения технического состояния обсадной колонны, а также цемента за колонной.
Скважину исследуют также для:
Выявления и выделения интервалов негерметичности в обсадной колонне и цемента за колонной.
Для изучения гидродинамических и температурных условий ремонтируемого участка.
Для выявления положения муфт обсадной колонны, интервалов перфорации, положения искусственного забоя, для определения положения инструмента, спущенного для ремонтных операций.
Для определения качества промежуточных операций и ремонта в целом
Перед началом ремонта необходимо остановить скважину, замерить затрубное давление и давление на устье скважины. Затем открыть выкидную линию и из межколонного пространства уменьшить давление до атмосферного или до некоторого значения. Закрыть выкидную линию и определить время восстановления давления в этом пространстве от атмосферного до первоначального значения. После этого следует заглушить скважину и следить за изменением давления. Если в этот момент будет проявление между колоннами и в затрубном пространстве, то это укажет на наличие негерметичности в колонне.
Место положения каналов утечек пластовой жидкости и газов определяют геофизическими методами исследования (дебитомером, электротермометром).
Данные исследования используются также при выборе композиции тампонажных материалов, которые реагируют на температурные изменения в скважине и в пласте. От этих изменений зависит срок схватывания тампонажных материалов.
Обследование скважины
Обследование скважин проводят после установления герметичности колонной головки с целью определения глубины забоя, уровня жидкости, проверки состояния эксплуатационной колонны, ствола скважины, наличия в ней дефектов, аварийного оборудования и посторонних предметов.
Обследуют скважину печатями, которые могут опускать на трубах или на канате.
Печать состоит из корпуса, стакана и оболочки (свинцовой, гудронной или алюминиевой), которая наплавляется на стакан.
Печать опускают на бурильных трубах или на НКТ, с промером длины спускаемых труб.
Когда печать достигает верхнего конца аварийного инструмента, то весом труб печать создаёт нажим. На оболочке получается отпечаток, по которому судят о характере смятия колонны или оставленного в скважине постороннего предмета.
По количеству спущенных труб определяется глубина нахождения аварийного инструмента.
Скважину обследуют для того, чтобы:
а) установить место и характер смятия, слома или продольного разрыва эксплуатационной колонны;
б) определить местоположение и состояние труб, оборудования, различных приспособлений, а также посторонних предметов в стволе скважины;
в) выявить в скважине песчаные и цементные пробки, а также различные отложения на стенках эксплуатационной колонны;
г) проверить состояние фильтра скважины.
Обследование начинают с проверки состояния эксплуатационной колонны и ствола скважины при помощи шаблона. Он представляет собой металлический цилиндр, нижняя поверхность которого покрыта слоем свинца толщиной 15 мм. На боковой поверхности шаблона имеется желоб, заливаемый свинцом. Желоб предотвращает заклинивание шаблона при попадании на него мелких металлических предметов. Через шаблон проходит сквозное промывочное отверстие. Диаметр шаблона соответствует диаметру эксплуатационной колонны (табл. 1).
Таблица 1
Диаметр обсадной колонны, мм |
Наружный диаметр шаблона, мм |
Диаметр обсадной колонны, мм |
Наружный диаметр шаблона, мм |
127 |
95 |
219 |
190 |
146 |
115; 118 |
273 |
240 |
168 |
135; 140 |
325 |
290 |
194 |
160 |
377 |
340 |
Шаблон на бурильных или насосно-компрессорных трубах медленно спускают в скважину, обязательно наблюдая за нагрузкой по индикатору веса. Если шаблон останавливается на какой-либо глубине и под нагрузкой (2-3 деления по индикатору веса) вниз не проходит, его поднимают из скважины. В зависимости от состояния залитой свинцом поверхности шаблона составляют план дальнейшего обследования.
При спуске шаблона и всех других инструментов следует принимать меры к тому, чтобы в скважину не попали посторонние предметы (сухари от машинных ключей, плашки от цепных ключей и др.), которые могут вызвать заклинивание инструмента в эксплуатационной колонне.
Для определения местоположения в скважине постороннего предмета, формы его верхнего конца, а также характера слома пли смятия эксплуатационной колонны служат свинцовые печати. Они бывают плоские и конусные. Плоская печать с торца и с боковой поверхности покрыта слоем свинца толщиной 15-25 мм. Конусная печать имеет такой же слой свинца. Наличие большой массы свинца делает возможным получение глубоких отпечатков, по которым судят о форме поверхности, соприкасавшейся с печатью. Наружные диаметры печатей такие, как у шаблонов (см. табл. 1). По оси симметрии печати делается сквозное отверстие для промывки. При помощи плоской печати выясняют положение предмета в скважине. Конусная печать дает возможность получить отпечаток стенки эксплуатационной колонны в фильтровой части и на участке с нарушениями. Печати спускают на бурильных или насосно-компрессорных трубах. При обследовании верхних концов насосных штанг, находящихся в скважине с исправной эксплуатационной колонной, печать спускают на тартальном канате с грузовой штангой длиной 12-14 м. Это предотвращает слом верхних концов штанг. Печати спускают медленно, непрерывно наблюдая за показаниями индикатора веса. Перед посадкой печати скважину промывают, чтобы очистить поверхность, с которой будет соприкасаться печать. На обследуемое место печать ставят только один раз. Величина посадки печати зависит от глубины скважины, ее кривизны, а также от диаметра эксплуатационной колонны и колонны бурильных труб.
