Анализ ремонтно-изоляционных работ в условиях УПНП и КРС

Состав и свойства образующихся продуктов гидролиза в значительной степени зависят от условий реакции: кислотности среды, температуры, присутствия растворителя, его полярности и т.д. Кислотность среды повышает скорость гидролиза. В кислой среде в результате конденсации дифункциональных продуктов в значительном количестве образуются циклические полимеры типа [R2SiO]n, где n=3-9. При гидролизе в п

рисутствии инертных растворителей (бензол, толуол и др.) образуются неплавкие и нерастворимые соединения в виде аморфных осадков. В случае активных органических растворителей (спиртов, эфиров и др.), растворяющих мономерные и полимерные продукты, реакция конденсации приводит к образованию большого количества линейных высокомолекулярных полимеров.

Силаны представляют собой прозрачные бесцветные жидкости (в чистом виде), легко подвижные, дымящиеся на воздухе с резким специфическим запахом, который обусловлен выделением хлористого водорода при контакте с влагой атмосферы. Силаны хорошо растворимы в органических растворителях. Физико-химические свойства силанов приведены в таблице 1.

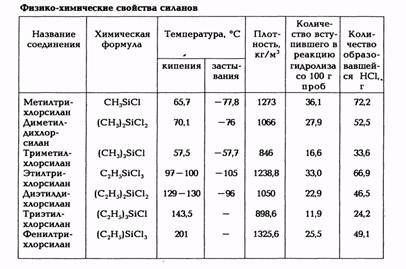

Таблица 1.

В нефтепромысловой практике применяются Фенилтрихлорсилан, фенилтрихлорсилансырец, метальные кубовые остатки, азеотропная смесь кремнийорганического производства. Все эти вещества представляют собой мономеры. При гидролизе указанных продуктов происходит их сшивка за счет кислорода воды и образования олигополимеров.

Фенилтрихлорсилан (ФТХС) – легкогидролизующийся кремнийорганический продукт.

Кубовые остатки (неосветленные) (КО) – остаток ректификационного кремнийорганического процесса – негостируемый продукт. Различают метальные (МКО), этильные (ЭКО), фенильные (ФКО) кубовые остатки. Токсичность их ликвидируется уксусной кислотой.

Этоксипроизводные кубовых остатков (олигоэтоксиоргано (хлор) силоксаны) получают воздействием на кубовые остатки водным раствором этилового спирта. Их физико-химические свойства приведены в таблице 2.

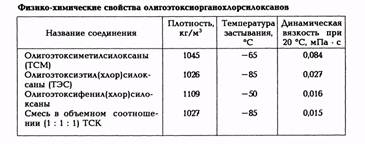

Таблица 2.

До последнего времени основным материалом, применяемым при проведении водоизоляционных работ, остается цементный раствор.

Низкая успешность операций по ограничению водопритоков и обусловливает поиск более эффективных изоляционных материалов и способов. При этом главное внимание акцентируется на принципе изоляции и изоляционных материалах, составляющих основу методов изоляции.

Материалы, применяемые при цементировании

Для цементирования используют различные сорта тампонажного портланд-цемента, качество которых соответствует ГОСТ 1581—63 или определяется временными техническими условиями на специальные цементы.

При цементировании скважин, обладающих средней поглотительной способностью, с температурой забоя меньше 40°С применяют тампонажный цемент для «холодных» скважин. При цементировании скважин с температурой забоя 40-78°С, а также обладающих средней или низкой поглотительной способностью, применяют тампонажный цемент для «горячих» скважин.

Если температура забоя скважин со средней или с низкой поглотительной способностью составляет 78-120°С, применяют цемент для сверхглубоких скважин (СГБ). Он получается в результате помола цементного клинкера с добавкой гипса.

Для цементирования в скважинах, где применяют промывочные жидкости повышенного удельного веса (до 2), используют утяжеленный тампонажный цемент (УТ). Он представляет собой продукт совместного помола тампонажного цемента (40%), гематита (60%) и гипса (до 5%). Удельный вес утяжеленного цементного раствора должен быть не менее 2,25.

При цементировании в скважинах с температурой забоя 120-160°С применяют цементный раствор с добавкой замедлителей схватывания. В качестве замедлителей применяют сульфит-спиртовую барду (ССБ), водный раствор карбоксилметилцеллюлозы (КМЦ), лесохимические полифенолы (ПФЛХ), трилон Б (натриевую соль диаминотетрауксусной кислоты), виннокаменную кислоту (ВК) и ее производные, комбинированный реагент, состоящий из виннокаменной, и борной кислот (ВКБК).

Для цементирования в поглощающих скважинах применяют гельцемент, волокнистый цемент, специальные цементы с малыми сроками схватывания (смесь глиноземистого и тампонажного цементов в отношении 1:3 по весу, гипсглиноземистый цемент, гипсоцементную смесь) и быстросхватывающиеся цементные смеси.

Гельцемент представляет собой смесь тампонажного цемента с порошкообразной высококачественной глиной в соотношении 9:1. Растекаемость гель-цемента равна 10 см, угол естественного откоса 40-55°. Усадка гель-цементного раствора при затвердевании примерно в 10 раз меньше, чем усадка обычного цемента. Камень, образованный из гельцемента, имеет малую водопроницаемость и значительную солестойкость.

Быстросхватывающиеся смеси приготовляют путем смешивания тампонажного цемента с ускорителями схватывания. В качестве ускорителей применяют хлористый кальций, кальцинированную соду, сернокислый глинозем, жидкое стекло, хлористый алюминий, которые вводят в количестве 0,5-6% от веса цемента.

Цементный раствор, применяемый при ремонтно-изоляционных работах, должен обладать хорошей подвижностью и очень малой усадкой при твердении, хорошо проникать в каверны и трещины произвольной формы и плотно заполнять их; при контакте с пористой средой мало обезвоживаться и не терять свою подвижность; обладать малой водоотдачей (по методике АНИ примерно 50 см3 за 30 мин при перепаде давления 70 атм.), обеспечивающей образование прочной цементной корки на поверхности пористой среды.

Состав цементного раствора с малой водоотдачей следующий:

1) тампонажного цемента – 1 т, воды – 550 л, бентонитовой глины – 110 кг, сульфитспиртовой барды (ССБ) – 2,5 кг (гель-цемент УфНИИ);

2) тампонажного цемента – 1 т, воды – 500 л, карбоксиметилгидроэтилцеллюлозы (КМГЭЦ) – 4,5 кг

3) тампонажного цемента – 1 т, гидрофильной водонефтяной эмульсии – 1 т. Водонефтяную эмульсию приготовляют путем интенсивного смешивания (при совместной прокачке через 10-мм штуцер) 555 л нефти и 560 л водного раствора поверхностно-активного вещества, содержащего 2,8 кг ОП-10 и ОП-7 (УфНИИ);

4) тампонажного тонкодисперсного цемента 1 т, воды 670 л, глинопорошка 115 кг, поверхностно-активного вещества 14 кг (ОП-7). Тонкодисперсный цемент получается путем домола стандартного тампонажного цемента на вибромельнице СМ-515, а также образуется на цементных заводах при помоле портланд-цемента в виде цементной пыли, улавливаемой рукавными фильтрами. Через сито с количеством отверстий 16000 на см2 проходит 97-98% тонкодисперсного цемента (УфНИИ).

На промыслах Куйбышевской области для цементирования под давлением применяют расширяющийся цемент. Он представляет собой смесь 85-75% тампонажного и 15-25% гипсоглиноземистого цементов. Из этого цемента образуется камень в состоянии объемного сжатия, который создает плотный контакт с породой.

Однако регулирование величины объемного сжатия в нужных пределах затруднительно.

 Скачать реферат
