Анализ ремонтно-изоляционных работ в условиях УПНП и КРС

Первое, основное их назначение, исправление негерметичного цементного кольца с целью изоляции посторонней воды, поступающей к фильтру из нижележащих или вышележащих пластов.

Второе назначение изоляционных работ состоит в том, чтобы устранить в эксплуатационной колонне дефекты, которые могут не только обусловить поступление воды в ствол, но и явиться причиной нарушения нормальной эксплуатаци

и скважины.

Третье назначение изоляционных работ – изоляция существующего фильтра скважины при возврате скважины на вышележащий или нижележащий пласт. При возврате на вышележащий пласт, существующий фильтр изолируют установкой искусственной пробки (обычно цементной) в интервале между верхними отверстиями существующего фильтра скважины и подошвой пласта, на который скважина возвращается. При возврате скважины на нижележащий горизонт, существующий фильтр изолируют путем цементирования или с помощью дополнительной колонны-летучки.

Для изоляционных работ в скважинах применяют тампонажный цемент с различными добавками, улучшающими его свойства, пластические массы и некоторые другие вещества (например, кислый гель кремнекислоты). Изоляционные работы с применением, различных видов цемента называются цементированием.

Применение тампонажного цемента со свойствами, близкими к свойствам цемента, который употребляется при цементировании, эксплуатационной колонны, имеет следующие преимущества:

а) цемент, затвердевший в трещинах цементного кольца, образует с ним однородное по физико-химическим свойствам тело, которое хорошо сопротивляется внешнему давлению, влиянию забойной температуры и коррозийному действию среды;

б) цементный раствор не проникает в поры пласта, а образует на поверхности пористой среды непроницаемую цементную корку. Эта корка надежно предотвращает проникновение жидкости в породу или из породы в скважину на участке цементирования. В то же время она препятствует снижению проницаемости призабойной зоны после цементирования.

Цементный раствор из стандартного тампонажного цемента не способен проникать в мельчайшие трещины. Однако есть основания полагать, что разрушение цементного кольца во всех случаях происходит с образованием каверн и трещин, которые могут заполниться цементным раствором обычной дисперсности.

Ремонтно-изоляционные работы в скважинах с повышенным пластовым давлением

Одним из основных направлений интенсификации разработки нефтяных месторождений в настоящее время является применение методов заводнения с повышением давления на линии нагнетания выше начального пластового давления. В этих условиях значительно усложняется процесс разработки, в том числе и за счет проведения работ по капитальному и текущему ремонту скважин, являющихся средством реализации проектов разработки. При этом сложность проведения ремонтных работ в скважинах, эксплуатирующихся на участках с пластовым давлением выше гидростатического, прежде всего, заключается в необходимости предупреждения открытого их фонтанирования.

На практике в основном применяют три способа предупреждения фонтанирования:

- глушение скважин (создание противодавления на пласт) жидкостью повышенной плотности;

- использование специальных отсекателей пластов, обеспечивающих разобщение продуктивного пласта и ствола скважины;

- снижение пластового давления в районе фонтанируемой скважины ограничением или прекращением закачки воды в ближайшие к ней нагнетательные скважины.

Каждый из способов имеет свою область применения, обусловленную технологическими особенностями проводимых ремонтных работ, техническими возможностями и экономическими соображениями.

Наибольшее распространение получил способ глушения скважин, что обусловлено его универсальностью и простотой по сравнению с другими способами.

Специальные отсекатели, исключающие необходимость глушения скважин, могут быть использованы только при проведении текущего ремонта (в настоящее время еще отсутствует простая и надежная конструкция отсекателей).

Снижение пластового давления при ограничении закачки воды в ближайшие нагнетательные скважины, как правило, связано с потерей добычи нефти как в ремонтируемой, так и в окружающих скважинах.

Проведение РИР возможно лишь при отсутствии перелива жидкости из открытой скважины, исходя из чего при пластовом давлении выше гидростатического скважина должна быть заглушена или же пластовое давление должно быть снижено. С этой точки зрения необходимо иметь совершенно четкие представления о возможностях каждого из указанных методов и условиях их применения.

Ремонтно-изоляционные работы в скважинах со сложными гидродинамическими условиями

Большинство проводимых в настоящее время РИР осуществляется в сложных гидродинамических и температурных условиях, обусловленных одновременной эксплуатацией нескольких пластов одной скважиной, различием в величине пластового давления в различных пластах, разработкой продуктивных пластов высокими темпами и при пластовых давлениях, превышающих первоначальное (гидростатическое), закачкой громадных объемов воды с температурой, отличной от пластовой и т.п. Поэтому при проведении РИР возникают условия для дополнительного разбавления используемых тампонажных смесей и изменения их температуры до величины, значительно отличающейся от расчетной, принятой при обосновании рецептуры смесей. И то, и другое приводит к изменению физико-химических свойств тампонажных смесей и, в конечном счете - их изолирующей способности.

В наибольшей степени изменяются свойства тампонажных смесей на основе сланцевых фенольных смол ТСД-9 и ТС-10, которые хорошо растворимы в воде, обладают исключительно высокой реакционной активностью алкилрезорцинов к формальдегиду, повышенной чувствительностью скорости конденсации смол к температуре.

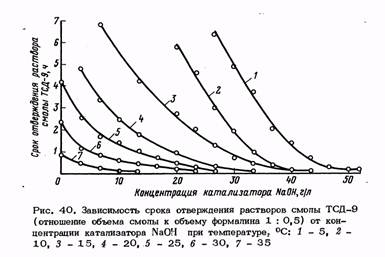

Влияние изменения температуры на срок отверждения водных растворов смолы ТСД-9 дают данные, приведенные на рис. 40.

Из рис. 40 видна исключительная чувствительность растворов смолы ТСД-9 к изменениям температуры и особенно растворов, приготавливаемых с добавлением катализатора (NaOH). Например, время отверждения раствора, приготовленного с добавлением NaOH в количестве 15 г/л, при понижении температуры с 30 до 25°С увеличивается с 4 до 50 мин. Время же отверждения этого раствора при температуре 20°С уже составляет 1 ч 20 мин, а при 15°С - 4 ч 10 мин. Наоборот, раствор, имеющий время отверждения при температуре 5С 1 ч. 10 мин, при температуре 10°С отверждается за 30 мин, а при 15°С - за 8 мин.

Дополнительное разбавление готовых растворов смол водой приводит к увеличению времени их отверждения, а также к ухудшению качества отверждённого полимера.

У растворов, приготовленных с добавлением катализатора, по мере разбавления водой также увеличивается время начала отверждения. Качество же получаемого при этом полимера начинает ухудшаться при большей степени разбавления и выражается в снижении прочностных свойств получаемого полимера.

Изложенное обосновывает необходимость детального изучения условий проведения РИР в скважинах со сложными гидродинамическими условиями и их учета при разработке технологии РИР.

 Скачать реферат
