Термобарогеохимия в изучении кристаллических пород

3.2 Методика и техника исследований геохимических систем в минералах

3.2.1 Методики подготовки образцов и выбора зерен

Для выявления закономерностей распределения включений в зернах минералов, выделения различных типов включений, определения взаимоотношений расплавных включений с газово-жидкими и твердофазными включениями необходимо всестороннее изучение исследуемых пород. Предварител

ьное (оценочное) изучение можно провести в обычных или прозрачно-полированных (микрозондовых) шлифах. Многие исследователи предпочитают специальные препараты: отполированные с обоих сторон пластинки пород (толщиной 0.3-0.5 мм), наклеенные на стекло. Изучение таких пластинок дает возможность проводить термометрические эксперименты с теми же зернами, которые были описаны при петрографическом изучении породы, то есть, можно отобрать серию зерен с включениями, отражающую все этапы становления данной породы непосредственно из пластинки породы. Для этого, представительные зерна в пластинке, отобранные для дальнейшего изучения зарисовываются, отмечаются тушью, а иногда и нумеруются непосредственно на пластинке. Затем эти зерна извлекаются из пластинки, либо с помощью стальной иглы (лучше нагретой), либо раскалыванием пластинки. Работа с зернами в толстых пластинках накладывает ограничения на изучаемые минералы. "Метод пластинок" успешно применяется для изучения включений в кварце или других минералах макроскопически прозрачных. Для шпинелидов, пироксенов, амфиболов, и других цветных минералов этот метод не подходит, так как эти минералы практически непрозрачны в толстой пластинке.

Отбор зерен цветных минералов для термометрического эксперимента можно проводить из монофракций этих минералов. Для этого, зерна минерала (обычно около 100) заливают в шашку из эпоксидной смолы, полируют эту шашку и изучают включения в отдельных зернах (используя методы микроскопии и микрозондирование). В первую очередь изучают зерна, содержащие включения, которые выходят на поверхность образца. Такие включения не годятся для термометрического эксперимента, однако способны дать важную информацию о химическом и минеральном составе системы. После этого, из оставшихся зерен, отбирается материал, содержащий представительные включения, удаленные от поверхности зерна для термометрического эксперимента.

При выборе включений для исследований важны следующие критерии:

а) Представительность данного включения (включение должно быть первичным и должно быть ясно, к какому этапу минералообразования в данной системе приурочено формирование данного включения). В основном, такая информация может быть получена при микроскопическом описании породы и включений в обычных шлифах и детальной классификации включений в данной породе.

б) Отсутствие вторичных изменений. Если любая из фаз включения несет следы вторичных изменений, состав этого включения уже не соответствует первичному. Например, девитрификация стекол во включениях из оливинов происходит с образованием хлорита, который за счет обменных реакций с оливином-хозяином экстрагирует из него MgO. Такие реакции необратимы при термометрическом эксперименте и полученные при закалке стекла будут сильно обогащены MgO и неравновесны с оливином-хозяином. Кроме того, как правило, такие включения имеют ослабленные зоны (иногда можно увидеть эти следы вскрытия под микроскопом), по которым во время эксперимента может мигрировать расплав, изменяя объем системы и ее состав. Поэтому, включения, несущие следы вторичных изменений не подходят для проведения термометрических экспериментов.

в) Положение в зерне. При нагреве включения создается избыточное давление на стенки включения. При температуре гомогенизации это давление примерно соответствует тому давлению, которое существовало в магматическом очаге при захвате включения. Если это давление превысит предел прочности минерала-хозяина, то произойдет (вскрытие) включения. Поэтому, включения, отбираемые для проведения термометрических экспериментов, должны быть удалены от поверхности зерна (желательно, чтобы они были расположены в центре зерна).

3.2.2 Оценка состава минералообразующей среды

Осуществляется по составу включений. Составы дочерних фаз расплавных включений можно определять количественно. Для этого, изучаемое включение шлифованием зерна выводят на поверхность (так, чтобы включение было вскрыто на треть). В результате, после полировки (и потери толщины зерна) включение будет вскрыто по максимальной площади. Аналогичным образом анализируют стекла расплавных включений. Если изучаемые включения частично или полностью раскристаллизованы, их необходимо предварительно нагреть до плавления последней дочерней фазы и закалить. Во включении при этом остается только расплав и газовый пузырек ("гомогенизация по последнему кристаллу"). На некоторых объектах расплавные включения при нагреве вскрываются за счет повышения внутреннего давления. В таких случаях, внутреннее давление стараются компенсировать внешним, проводя нагрев зерен и их закалку под давлением. В любом случае, закаленное стекло расплавного включения будет отличаться от состава захваченного расплава на то количество минерала-хозяина, которое отсело на стенки включения при закалке. При изучении вязких (кислых) расплавов этой поправкой можно пренебречь, поскольку перенос компонентов в вязкой среде происходит медленно и скорость кристаллизации мала. Для включений риолитового состава в кварце эта поправка будет меньше 1% вес. даже при малых скоростях закалки. При изучении включений в основных и ультраосновных породах этой поправкой пренебрегать нельзя, так как она может составить 10-12% вес. (минерала-хозяина к стеклу).

Существует несколько способов определить величину этой поправки для минералов переменного состава.

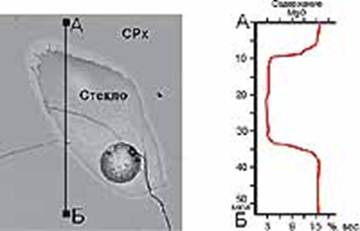

1. При осаждении вещества на стенках включения процессе отсадки, кристаллизующийся минерал переменного состава должен изменять свой состав в соответствии с законами кристаллизации в закрытой системе. При взаимодействии содержимого включения с минералом-хозяином на стенках включения может проявиться микрозональность вокруг включения. На рис. 1, снятом на электронном микроскопе, хорошо видна такая зональность вокруг расплавного включения в клинопироксене из андезито-базальтов. Можно построить профиль составов через минерал-хозяин и включение, подобный тому который представлен на рис. 1, и по этому профилю оценить соотношение объемов каймы кристаллизации и включения. Зная составы кайм кристаллизации и стекла во включении, по балансу масс рассчитывается первоначальный состав захваченного расплава. Такой метод вследствие больших ошибок при вычислении объемов фаз и оценки среднего состава каймы кристаллизации не может дать достаточно точных результатов при изучении включений в минералах переменного состава.

 Скачать реферат
