Субблок модуля управления МПС

Пайку разрешается проводить паяльником с рабочим напряжением 36 В, включенным в сеть 220 В через разделительный трансформатор. Жало и корпус паяльника должны быть заземлены.

Перед началом работы необходимо убедиться в наличии исправности всего рабочего инструмента, в надежности заземления оборудования и исправности средств измерений и контроля.

При всех видах работ по настройке ячейки н

еобходимо соблюдать требования и меры по защите микросхем и полупроводниковых приборов от разрушающего воздействия статического электричества:

исполнитель работ должен быть заземлен с помощью металлического браслета или кольца, подключенного через резистор 1 МОм ± 10% к элементу заземления корпуса изделия, соединенного с контуром заземления;

запрещается производить замену элементов ячейки при включенных питающих напряжениях.

На полу рабочего места должен находиться диэлектрический коврик.

3.8 Требования к рабочему месту

1. Рабочее место должно иметь надежное заземление.

2. К рабочему месту должно быть подведено напряжение переменного тока напряжением (220 ± 22) В частотой 50 Гц.

3. Рабочее место должно быть оснащено контрольно- измерительной аппаратурой и инструментом, указанным в разделе 4 настоящей инструкции, а также элементами схем проверки, приведенными на рисунках 1 и 2.

4. Рабочее место должно удовлетворять требованиям ОСТ 11.073.062-2001 "Микросхемы интегральные и приборы полупроводниковые. Требования и методы защиты от статического электричества в условиях производства и применения".

На рабочем месте при работе с ячейкой должна вывешиваться предупредительная табличка "Без браслета с сопротивлением 1 МОм в цепи заземления не работать".

5. Рабочее место должно находиться в помещении с нормальными климатическими условиями:

температура окружающей среды от 15 до 35 °С;

относительная влажность воздуха от 45 до 80%;

атмосферное давление от 645 до 795 мм рт. ст.

3.9 Вспомогательные технические данные

При настройке необходимо руководствоваться следующей технической документацией:

схема электрическая принципиальная

перечень элементов

сборочный чертеж

технические условия на модуль МПС16

инструкции по эксплуатации или технические описания средств измерений и контроля.

Перечень средств измерения и контроля, инструмента, применяемых при проведении настройки субблока модуля управления МПС, приведен в таблице 6.

Таблица 6

3.10 Методы настройки и проверки

1. Контроль тока потребления ячейки (или платы ЯМУ МПС) производится в следующей последовательности:

а) собрать схему проверки ячейки в соответствии с рисунком 2 и схемой контроля тока потребления;

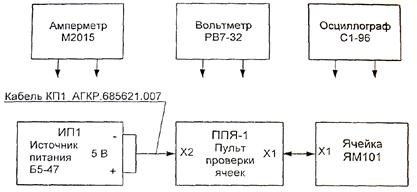

Рисунок 2 - Схема проверки разрабатываемой ячейки с помощью пульта ППЯ-1

б) установить выходное напряжение 5 В и ток нагрузки 2,0 А на источнике питания;

в) на пульте ППЯ-1 нажать кнопку ЯМУ МПС и установить тумблеры

КОНТРОЛЬ ТОКА в положение ВЫКЛ;

г) подключить к гнездам "+" и "-" КОНТРОЛЬ ТОКА +5 В на пульте ППЯ-1 измерительный прибор В7-32 в режиме измерения токов;

д) включить источник питания ИП1;

е) установить на пульте ППЯ-1 тумблер КОНТРОЛЬ ТОКА +5 В в положение ВКЛ;

ж) измерить ток потребления ячейки по цепи +5 В, который должен быть не более 2,0 А (номинальное значение - 1,2 А);

и) установить на пульте ППЯ-1 тумблер КОНТРОЛЬ ТОКА +5 В в положение ВЫКЛ, отсоединить измерительный прибор В7-32. Если ток потребления превышает значение, указанное в подпункте ж), то необходимо выявить и устранить неисправность. После этого повторить проверку.

3.11 Вывод

В результате выполнения технологической части дипломного проекта были разработаны: технологический процесс сборки платы субблока модуля управления мультиплексора передачи сигналов, разработаны методы настройки и контроля.

Также в рамках технологической части были разработаны следующие чертежи: схема технологического процесса сборки платы, алгоритмы настройки платы ЯМУ МПС, схема соединения КИА для субблока.
