Ограждения и защитные устройства металлорежущих станков

Токарные станки, делятся на универсальные и специализированные

Универсальные станки предназначены для выполнения самых разнообразных операций: обработки наружных и внутренних цилиндрических, конических, фасонных и торцовых поверхностей; нарезания наружных и внутренних резьб; отрезки, сверления, зенкерования и развертывания отверстий.

На специализированных станках выполняют более узкий к

руг операций, например обтачивание гладких и ступенчатых валов, прокатных валков, осей колесных пар железнодорожного транспорта, различного рода муфт, труб.

Универсальные станки подразделяются на токарно-винторезные и токарные. Токарные станки предназначены для выполнения всех токарных операций, за исключением нарезания резьбы резцами.

Защитное ограждение для токарного станка

На токарных станках, особенно при обработке деталей из хрупких материалов (чугуна, бронзы, алюминиевых сплавов), образующаяся стружка разламывается и куски металла отлетают на значительное расстояние. Во избежание ранения лица и глаз рабочего в зоне резания устанавливают защитные щитки из прочного прозрачного материала, например органического стекла (рис. 1). Во время обработки вязких металлов образуется длинная стружка, которую необходимо удалять из зоны, так как она может быть причиной тяжелых травм (например, ранения с повреждением сухожилий). Мерой защиты от таких ранений служит применение специальных резцов, обеспечивающих ломку или завивание длинной стружки. Вьющуюся стружку удаляют специальными крючками с защитным экраном у рукоятки. Если почему-либо ограждение в зоне резания не установлено, необходимо работать в защитных очках или маске. [2]

Рис. 1. Ограждение в зоне резания токарного станка щитком из органического стекла

Защитный козырек к токарному станку

При обработке деталей из чугуна, бронзы и других хрупких материалов наблюдается интенсивное отлетание стружки. Разлетающаяся стружка загрязняет рабочее место и может стать причиной несчастного случая.

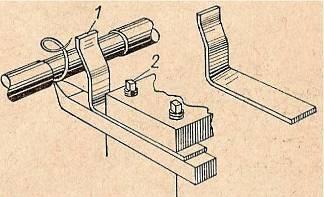

Для безопасности труда рекомендуется пользоваться защитным козырьком (рис. 2). Стружка, ударяясь о защитный козырек 1, отлетает вниз. Козырек крепится вместе с резцом двумя болтами 2, предохраняя рабочего от повреждений глаз, рук и лица. Он не мешает в работе, легко может быть установлен или снят. Козырек имеет небольшой размер, его легко изготовить из металлических отходов. [1]

Рис. 2. Защитный козырек к токарному станку

Фрезерные станки

Вертикально фрезерные станки предназначены для выполнения с помощью фрез всех видов фрезерных работ. Фрезерные станки данного типа преимущественно используются для сверления, зенкерования и растачивания отверстий, обработки горизонтальных и вертикальных плоскостей, пазов, рамок, углов, зубчатых колес, спиралей, моделей штампов, пресс-форм и других деталей. Фрезерные станки вертикального типа позволяют работать с деталями из стали, чугуна, цветных металлов, их сплавов и других материалов.

При этом фреза фрезерного станка вместе со шпинделем фрезера совершает вращательное (главное) движение, а заготовка, закреплённая на столе, совершает движение подачи прямолинейное или криволинейное – называемое фрезерованием.

Управление фрезерных станков может быть ручным, автоматизированным или осуществляться с помощью системы ЧПУ.

Во фрезерных станках главным движением является вращение фрезы, а движение подачи – относительное перемещение заготовки и фрезы.

Оградителные устройства для фрезерных станков

1. Ограждение типа «Краб» (рис. 3.)

Рис. 3.

1 – Набор пластин. Можно сдвигать в зависимости от диаметра врезы.

2 – Шпилька.

2. Регулируемое ограждение. (рис. 4.)

1- Кожух (2 шт.) который можно сдвигать в зависимости от диаметра фрезы.

2- Винт.

3- Разрезная втулка.

Рис. 4.

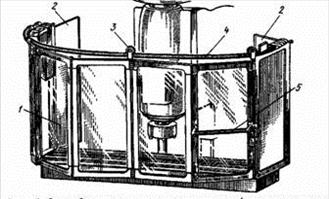

3. ограждение зоны резания вертикально-фрезерных станков. (рис. 5) Это устройство в виде четырех складывающихся створок 1 подвешено на трубе 4 посредством роликов 3. Створки выполнены из органического стекла, что позволяет наблюдать за процессом резания. С помощью такого оградительного устройства можно быстро открыть и закрыть зону резания, пользуясь рукояткой 5. Рассеиванию стружки вдоль стола препятствуют боковые неподвижные щиты 2.

Рис. 5. Ограждение зоны резания вертикально-фрезерного станка

4. Ограждения и защитные устройства

Все вращающиеся части оборудования должны быть закрыты глухими кожухами, плотно прикрепленными к раме или другой части стенда. Кожухи на сменных зубчатых и других передачах нужно делать откидными с принудительным запором.

Выступающие части шпинделя, патрона и других открытых вращающихся частей станка и приспособлений следует закрывать гладкими кожухами. Правильно сконструированное и изготовленное ограждение обеспечивает надежную защиту не только работающего, но и окружающих, так как при поломке ограждаемого узла его части не разлетятся в сторону; ограждение защищает работающего и от брызг смазочно-охлаждающих и других жидкостей. Ограждение не должно дребезжать и вибрировать при работе основного оборудования.

Вращающиеся валики (особенно имеющие выступающие части или шпоночные канавки) могут захватить и навернуть на себя части одежды рабочего. Такие валики должны быть скрыты в станине или ограждены телескопическими трубками.

Серьезную опасность представляет собой вращающийся режущий инструмент, например резцы, при обработке подбарабанья молотильного аппарата. Поэтому нерабочая часть инструмента должна быть ограждена. Зону движения испытываемого узла, выходящую за габариты стенда (например, при обкатке задних мостов комбайна), ограждают барьерами или другими устройствами.

Зону движения стола или ползуна, выходящую за габариты станка (например, строгального), ограждают барьерами или другими устройствами. Вместо барьеров можно применять выдвижные линейки, окрашенные в желтый цвет, с приспособлением для регулировки их выдвижения.

Во время работы на токарных станках особое внимание следует уделять мерам защиты от стружки. При обработке металлов образуется три вида стружек: надлома, скалывания и сливная стружка.

Наибольшую опасность для станочника представляет сливная стружка. Отлетающая стружка образуется при обработке вязких металлов резцами, оснащенными стружкодробящими устройствами, а также при обработке чугуна, бронзы, латуни и легких сплавов.

При обработке корпуса насоса (алюминиевый сплав), штока (сталь 45, хромированная) или втулки насоса образуется стружка скалывания, отлетающая от резца в виде факела мелких частиц металла. При обычных скоростях резания (до 100 м/мин) достаточно эффективными средствами защиты от отлетающей стружки скалывания являются защитные очки или прозрачные экраны различной конструкции. Однако при работе на высоких скоростях резания такой защиты уже недостаточно.
