Расчет домкратов

Домкраты обычно предназначаются для подъема грузов на небольшую высоту и находят широкое применение на монтажных работах при подъемах и выверке как отдельных частей, так и целых сооружений. Домкрат устанавливают под грузом и упирают в него выдвижной частью. Высота рабочего хода домкрата невелика, поэтому подъем груза на высоту, превышающую ход домкрата, производят в несколько приемов. В этих

случаях под груз подкладывают. например шпальные клетки, либо отдельные брусья или доски. Скорость подъема домкратами незначительна.

Домкраты выпускаются с различной грузоподъемностью - от 0.5 до 300 т и в большинстве своем имеют ручной привод.

По конструкции домкраты разделяются на реечные (рис.1), винтовые (рис.2) и гидравлические (рис.3). Целью настоящей работы является изучение устройства, принципа работы домкратов и расчета элементов винтового домкрата.

Реечный домкрат

Он состоит из корпуса / (рис. 1), в котором по направляющим перемещается рейка 2, имеющая поворотную головку 3 и лапу 4, Рейка с грузом поднимается или опускается вращением рукоятки 5 через зубчатые передачи 6. Для безопасной работы домкрат оборудован грузоупорным тормозом, который действует следующим образом. Вал 7 и зубчатое колесо 8 имеют винтовую нарезку. Между торцевыми поверхностями втулки и рукоятки расположено храповое колесо 9 с собачкой. При подъеме груза рукоятка перемещается по резьбе влево, заклинивает храповое колесо и через зубчатую передачу выдвигает рейку вверх, поднимая груз. По окончании подъема груза вал рукоятки фиксируется собачкой храпового колеса, препятствующей вращению вала в обратную сторону. При опускании груза рукоятка вращается в обратную сторону и одновременно перемещается по резьбе вправо, освобождая храповое колесо. Под действием момента от силы тяжести груза через зубчатую передачу втулка зубчатого колеса ввинчивается в рукоятку, зажимает храповое колесо и препятствует свободному падению груза.

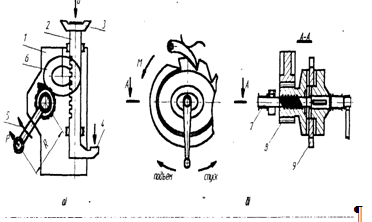

Рис. 1. Реечный домкрат: а - общий вид; б - грузоупорный тормоз.

Процесс опускания груза состоит из чередующихся падений и остановок. В отрегулированном тормозе (минимальном зазоре между храповиком и рукояткой) неравномерность опускания груза практически не ощущается. Усилие Р .на рукоятке при подъеме груза 0(Н) определяется из уравнения моментов относительно оси шестерни, связанной с рейкой:

где - диаметр начальной окружности шестерни, м; - длина рукоятки, м; -общее передаточное число зубчатой передачи; = 0,65 .0.85 - КПД передачи.

При ручном приводе и кратковременной работе усилие на рукоятке допускается не более 200 Н, а при непрерывной - не более 80 Н. Грузоподъемность реечных домкратов - до 6 т., высота подъема - до 0,6 м.

Винтовой домкрат

Он состоит из корпуса 1 (рис. 2) с бронзовой гайкой 8, винта 2 с прямоугольной или трапецеидальной резьбой, грузовой головки 3 и рукоятки 6 с трещоткой. Рукоятка свободно надета на круглую часть винта. Трещотка представляет собой колесо 4 с зубьями, надетое на квадратную часть винта, и собачку 7, В зависимости от направления винта собачку поворачивают на оси 5 в одно из крайних положений, где собачка удерживается стопором 9 с пружиной 10. Винтовые домкраты не требуют дополнительных устройств для удержания груза, так как винтовая пара (винт - гайка) - самотормозящаяся. В самотормозящихся передачах( угол подъёма винтовой линии К меньше угла трения р) (обычно 4 .6). Это одновременно является и недостатком таких передач, так как у них КПД всегда меньше 0,5. Грузоподъёмность винтовых домкратов - до 50 т., высота подъёма до 0,35 м. При грузоподъёмности более 20 т. усилие на рукоятке становится значительным и поэтому рукоятка с трещоткой заменяется червячной передачей, а ручной привод - машинным.

Усилие Р(Н) на рукоятке при ручном вращении винта, нагруженного силой Q(H) при среднем радиусе винта г, длине рукоятки R и КПД домкрата определяется из выражения:

Гидравлический домкрат

Домкрат (рис.3) состоит из цилиндра 6, являющегося одновременно его корпусом, поршня 5, насоса 1, всасывающего 3, нагнетательного 4 и спускного 7 клапанов. При ручном приводе насос и бак 2 с жидкостью объединены с корпусом домкрата.

Рабочей жидкостью служит минеральное масло или незамерзающая смесь (вода, смешанная со спиртом или глицерином). Рукояткой 8 плунжеру насоса сообщается возвратно — поступательное движение. При движении плунжера вправо цилиндр насоса через всасывающий клапан заполняется жидкостью, а при движении влево жидкость под давлением через нагнетательный клапан поступает под поршень основного цилиндра.

Усилие на рукоятке (Р), необходимое для подъёма груза Q (рис. 3, а). Из формулы следует, что выигрыш в силе пропорционален соотношению квадратов диаметров поршней и плеч рукоятки. Гидравлические домкраты с ручным приводом имеют грузоподъемность до 200 т., и высоту подъема до 0,18 - 0.2 м. При машинном приводе жидкость в цилиндр домкрата подается от отдельного гидравлического насоса, а грузоподъемность одиночного домкрата может достигать 500 т. при машинном приводе несколько домкратов могут быть приведены в действие от одной насосной станции и осуществлять подъем крупных сооружений.

Для натяжения стержней или канатов при монтаже предварительно напряженных конструкций применяют тянущие домкраты (рис. 3, б). Такой домкрат состоит из цилиндра 11, штока 10 с поршнем 12, стоики 13 и упорной плиты 14. на конце штока имеется гайка 9 для соединения его со стержнем. Домкрат закрепляют в стойке, служащей упором. При подаче масла в домкрат шток вместе с поршнем перемещается, производя натяжение стержня. Тянущие домкраты развивают усилие 630 и 1000 кН при ходе штока 315 и 400 мм., и работают от насосной станции с рабочим давлением 40 Мпа.

Рис. 3. Гидравлический домкрат: а - с ручным приводом; б - тянущий для натяжения стержней.

Расчетные зависимости для винтового домкрата

домкрат монтажный груз сооружение

Винтовой домкрат (изображенный на рис.4), состоит из стального корпуса 1 с заделанной гайкой 5, в которую входит винт 2 домкрата. Для вращения винта имеется рычаг 4 с трещоткой (на рис.4 отсутствует), позволяющей работать домкратом в стесненных условиях. Вращение винта может производиться также при помощи ломика, вставляемого в отверстие головки 3. Винт домкрата имеет трапецеидальную или прямоугольную мелкую резьбу. Чем меньше ее шаг, тем больше подъемная сила домкрата.
