2896 Разработка технологического процесса сборки шпиндельной бабки и технологического процесса изготовления шлицевого вала

Проверка:

=

=0-2,57**-0,42

=

=0+2,57*=+0,42

2.2

Служебное назначение изготавливаемой детали

Шлицевый вал предназначен для закрепления зубчатого колеса, благодаря которому осуществляется переключение скоростей с помощью поступательного движения на этом валу. Также шлицевый вал передаёт крутящий момент со шкива на шпиндельную бабку.

Общая длина вала 682мм. Н левой крайней цилиндрической поверхности диаметром 70мм расположен шпоночный паз для крепления со шкивом. Также в левой торцевой части вала расположено резьбовое отверстие М16 для закрепления крышки с помощью винта, которая служит боковой опорой для шкива. Цилиндрическая поверхность с диаметром 75 и шероховатостью 2,5 служит для закрепления подшипника. Дальше идёт шлицевая цилиндрическая часть вала с диаметром 68 и высотой шлицов 7 и количеством 6 штук. Справа расположена цилиндрическая часть с диаметром 55 для закрепления подшипника.

Шлицевые соединения валов представляют собой многошпоночные соединения, у которых шпонки, называемые шлицами, или зубьями, выполнены за одно целое с валом и служат для передачи вращательного движения и крутящих моментов. Шлицы, или зубья, выполненные с валами за одно целое, повышают жесткость вала и обеспечивают требуемое направление и легкость перемещений монтируемых на нем зубчатых колес.

2.3 Анализ технических требований на деталь

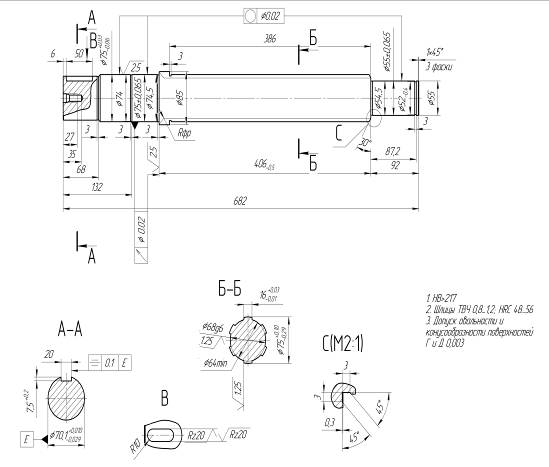

1) – допуск круглости наружных цилиндрических поверхностей вала с диаметрами 75 и 55 не более 0,02мм.

Отклонение от круглости диаметра 0,02мм. Не соблюдение данного требования привелет к тому, что подшипники будут не плотно прилегать к поверхности, что приведет к биению подшипников.

2) – допуск торцового биения торцевой поверхности вала не более 0,02мм.

Не соблюдение данного требования приведет к тому, что подшипники будут не плотно прилегать к торцам вала, что приведет к смещению подшипников.

3) – допуск симметричности боковых поверхностей шпоночного паза относительно базы Е не более 0,1мм.

Не соблюдение приведет к тому, что крутящий момент со шкива через шпонку будет передаваться с потерей

4) – допуск параллельности боковых поверхностей шпоночного паза относительно базы Е на длине 100мм. не более 0,1мм.

Шероховатость на обрабатываемые поверхности

Шероховатость R=2,5мкм на наружную цилиндрическую поверхность диаметра 75

Шероховатость R=1,25мкм на наружную цилиндрическую поверхность диаметра 70,1

Шероховатость R=1,25 мкм на внутреннюю поверхность шлицевого паза

Шероховатость R=20 мкм боковую поверхность шпоночного паза.

2.4 Разработка технологического процесса изготовления детали

2.4.1 Разработка последовательности выполнения операций при изготовлении детали

Для изготовления данной детали используется легированная сталь 30 ХГСА

1) Химический состав:

Содержание углерода 0,28%, кремния 0,9%, марганец 0,8%, хрома 0,8%

2) Физические и механические свойства:

Число твердости 229 HB

Температура первой закалки или нормализации 880, среда охлаждения масло.

Температура отпуска 540, среда охлаждения вода или масло.

Предел текучести =835 Н/.

Относительное удлинение 10%.

Относительное сужение 45%.

Ударная вязкость 49 Дж/.

Имеет высокую прочность и трудно подаётся обработке различным режущим инструментом.

Исходя из того, что у нас N=750шт/год, мелкосерийный тип производства, вид детали вал шестерня, изготавливаемый из легированной стали 30 ХГСА принимаем способ получения заготовки прокатом. Мы не можем принять способ литья из за материала. Способ получения заготовки методом ковки и штамповки экономически нецелесообразен, т.к. идет высокая трата материала.

Сортовой прокат осуществляется обжатием слитка металла в горячем состоянии между вращающимися валами прокатного стана. Заготовку для данного вала получают следующим образом: нагрев заготовки до 800-880, обжатие заготовки по диаметру 90 между вращающимися валами прокатного стана и охлаждение заготовки до 20.

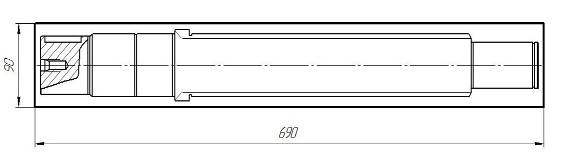

Совмещенный эскиз заготовки и детали:

2.4.2 Выбор технологических баз

1) КЕТБ

- технологическая, двойная направляющая, явная (шейки вала)

- технологическая, опорная, явная (левый боковой торец)

- технологическая, опорная, скрытая (реализуется за счёт закрепления)

КЕТБ используется на большинстве последующих операций для обработки большинства поверхностей детали. В качестве КЕТБ рекомендуется выбирать поверхности, которые связаны размерными связями с большинством поверхностей других деталей, более того эти поверхности связаны с другими поверхностями наиболее приоритетными связями и эти поверхности должны отвечать требованиям, предъявляемым к геометрическому оформлению баз.

Посадочные шейки можно было бы использовать с точки зрения точности, но не целесообразно, так как увеличивается число переустановок.

2) КПТБ

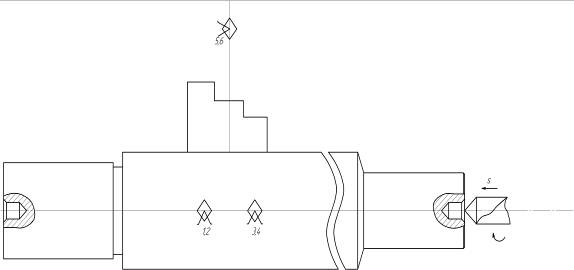

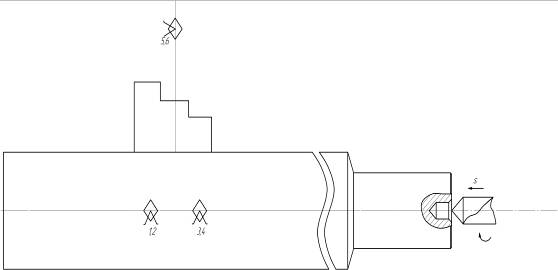

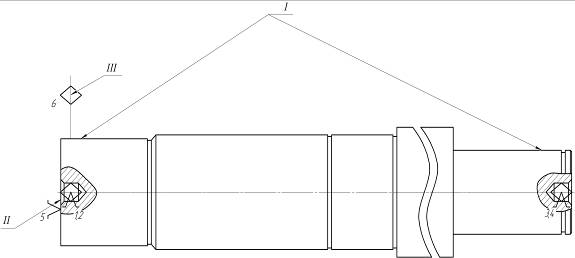

1,2,3,4 – технологическая, двойная направляющая, скрытая (наружная цилиндрическая поверхность диаметром 90)

5 – технологическая, опорная, скрытая (реализуется за счёт закрепления)

6 – технологическая, опорная, скрытая (реализуется за счёт закрепления)

1,2,3,4 – технологическая, двойная направляющая, скрытая (наружная цилиндрическая поверхность диаметром 90)

5 – технологическая, опорная, скрытая (реализуется за счёт закрепления)

6 – технологическая, опорная, скрытая (реализуется за счёт закрепления)

КПТБ решают 2 задачи: 1) устанавливают размерные связи между обрабатываемыми и неподлежащими обработке поверхностями детали; 2) происходит распределение припусков между поверхностями, подлежащими обработке.
