2896 Разработка технологического процесса сборки шпиндельной бабки и технологического процесса изготовления шлицевого вала

2.4.3 Проектирование маршрутного технологического процесса

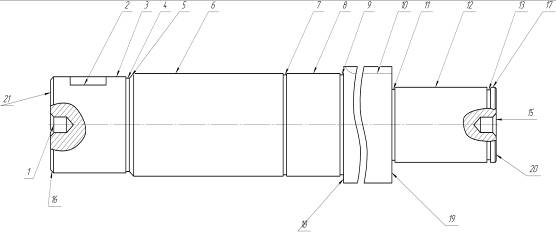

2.4.4.1 Разработка последовательности выполнения операций при изготовлении детали

Методы обработки

2.4.4.2 Выбор технологического оборудования

1) Токарно – винторезный станок ФТ11

Обрабатываются поверхности: под крепёжное отверстие; наружные цилиндрические поверхности, кроме шлицевых поверхностей; под канавки; под наружные фаски; под центровое отверстие; торцы вала.

Приспособление: трёхкулачковый патрон, центра с поводком, люнет.

Инструмент: проходной резец, подрезной резец, сверло спиральное, прорезной резец, метчик.

2) Станок фрезерно – консольный универсальный 6Т82Ш

Обрабатываются поверхности: под шпоночный паз, под шлицы.

Приспособление: тиски самоцентрирующиеся, два центра с делительным устройством.

Инструмент: концевая фреза, дисковая фреза.

3) Круглошлифовальный станок 3Б12

Обрабатываются поверхности: наружные цилиндрические поверхности.

Приспособление: закрепляют в центрах с поводком.

Инструмент: шлифовальный круг.

2.4.5 Проектирование операционного технологического процесса

2.4.5.1 Определение числа переходов

2.4.5.2 Расчёт режимов резания

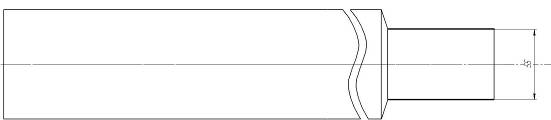

Режим резания для перехода с размера 57мм до размера 55мм.

Проведем расчёт режимов резания для данного чистового перехода.

Данная операция осуществляется на токарно – винторезном станке ФТ11.

Паспортные данные станка:

1) пределы частоты вращения шпинделя от 10 об/мин до 2000 об/мин

2) мощность двигателя главного движения 11 кВт

3) масса станка 3435 кг.

Черновая обработка 75% от общего припуска, получистовая 15-20% от общего припуска, чистовая 5-10%

Определим общий припуск:

Стружку снимаем за перехода (i=3):

;

;

;

.

Рассчитаем режимы резания для последнего перехода

Определим частоту вращения шпинделя:

Округляем до стандартной величины паспортных данных станка

;

;

Определим силу резания:

,

где - коэффициент, учитывающий условия обработки;

- показатели степени;

- глубина резания, мм;

подача, мм/об;

скорость резания, м/мин;

обобщенный поправочный коэффициент, учитывающий изменение условий по отношению к табличным.
