Разработка конструкторско-технического решения женского легкого платья

Проектируемое женское легкое платье предназначено для эксплуатации в теплое время года.

Большое значение нужно уделить требованиям, предъявляемым к изделию. Наиболее значительными являются эстетические требования, а из них можно выделить главным показателем цветовое решение изделия.

Следующими по значимости являются эргономические показатели, а именно гигиеническое (это воздухопроницаем

ость и гигроскопичность) и антропометрическое соответствие (статическое соответствие). Из статического наиболее важным являются соразмерность и баланс.

2 Техническое предложение

2.1 Анализ моделей-аналогов

Второй этап проектно-конструкторских работ – анализ моделей аналогов (МА), состоит из трех этапов:

1. Подбор МА;

2. Оценка МА;

3. Анализ МА.

Основной целью анализа МА является выбор оптимальных конструктивных и технологических параметров, наиболее соответствующих назначению изделия.

Аналоги – изделия действующего ассортимента.

Основные принципы подбора МА:

- Адекватность (объективность информации; информация должна содержать такие показатели, которые в качественной или количественной форме характеризуют изделие);

- Актуальность (изделие должно отвечать модным тенденциям);

- Доступность информации (способ представления МА, дающих возможность наиболее полно охарактеризовать изделие).

Таким образом, аналогами являются лучшие изделия, которые отвечают перспективному или текущему направлению моды и по своим технико-экономическим показателям соответствуют лучшим отечественным и зарубежным образцам.

Различают общий и избирательный анализ МА. Под общим понимают оценку совокупности всех свойств изделия (композиционное решение, конструктивное устройство, технология изготовления). Как правило, в результате общего анализа разрабатывают принципиально новое изделие. Избирательный анализ МА предполагает оценку отдельных свойств изделия.

Подбор МА.

Выбор источника информации, срока давности аналогов, выбор признаков подбора.

Источниками в нашем случае послужили журналы мод, сроком издания не более чем один год назад (так как рассматривается платьево-блузочный ассортимент)

Все зависит от цели проектирования и от сменяемости моды.

При выборе признаков подбора учитывалась группа сложности проектных работ:

Разработка проходит по принципу малых серий (МС) – модельные конструкции – аналоги подбирают по формообразующим средствам и по возрастной характеристике.

Выбор признаков подбора осуществлялся исходя из перечня исходных данных:

Таблица 2.1. Выбор признаков подбора МА

Оценка МА производилась по единичным и комплексным показателям качества в соответствии с иерархической структурой показателей качества. Показатели качества уточнялись, определился коэффициент весомости каждого показателя. По результатам оценки формировался эталонный ряд, который был подвержен анализу.

Анализ выполняется по композиционному решению, конструктивно-техническому решению, методам технологической обработки.

Анализ композиционного решения выполняют с целью выбора эскиза будущей модели, при этом отдельные решения конструктивно-декоративных элементов могут быть взяты для композиционного решения проектируемой модели.

Конструктивный анализ производится с целью выбора композиционных прибавок и средств формообразования.

Композиционные прибавки:

Пг→Пшс, Пшг – объем и степень прилегания по груди;

Пт,Пб – степень прилегания по талии и бедрам;

Расширение по линии низа;

Пспр и Поп – не участвуют в создании формы, но определяют модный акцент – форму рукава.

Средства формообразования определяют варианты конструктивного членения, способ перевода нагрудной вытачки, распределение суммы растворов вытачек по талии по вертикальным членениям.

Технологический анализ – анализ методов обработки, проводится с целью определения методов технологической обработки отдельных узлов в представленных моделях аналогах, при этом методы обработки анализируют либо по готовым изделиям, либо с использованием специальной литературы.

В результатом анализа МА определили уровень новизны будущего изделия и определили объем проектных работ. Данное изделие можно считать новым, так как оно создается впервые, с новым конструктивным решением основных деталей.

В результате полного исследования МА выполнили типовое и не типовое проектирование.

3 Эскизный проект

Эскизный проект разрабатывается для принятия художественного и конструктивного решения, характеризующих эстетические свойства изделия в соответствии с его назначением.

Раздел выполняется на основе данных о направлении моды, с учетом свойств исходных основных, отделочных и скрепляющих материалов. Эскизный проект включает анализ свойств выбранных материалов, композиционную и эскизную проработки проектируемого изделия.

3.1 Разработка эскизного проекта

Рис 5. Художественный эскиз изделия

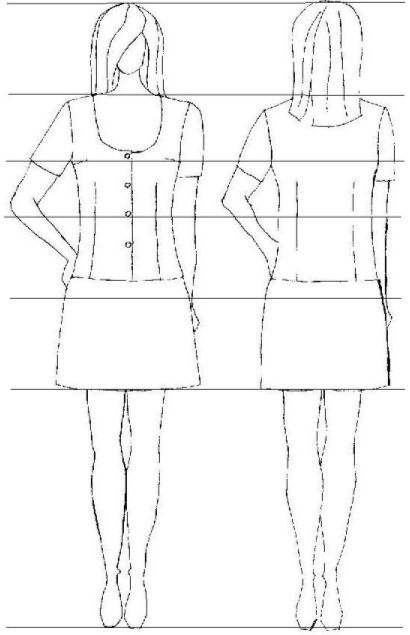

Рис 6. Технический рисунок модели.

3.2 Техническое описание на модель

Женское легкое платье, полуприлегающего силуэта, с втачным рукавом, выполнено из льняной ткани.

Конструктивно форма решена за счет нагрудной вытачки, переведенной в срез проймы, передней и задней вытачек, среднего среза спинки, плечевой вытачки.

Боковые срезы и средний срез спинки проведены с акцентированным приталиванием.

Линия плеч естественной длины, с естественным наклоном.

Рукав втачной короткий, одношовный, прямой по всей длине.

Застежка центральная, на 4 петли и пуговицы.

Горловина обработана обтачкой.

Длина изделия от линии талии – 48 см.

3.3 Выбор и характеристика материала

Выбор материала для изделия – один из основных этапов конструкторско-технологической разработки нового изделия, так как именно свойства материала определяют особенности модели и конструкции изделия, режимы и методы его обработки.
