Разработка комплекта узлов электромеханического четырёхстоечного подъемника

Содержание

Введение

1. Назначение и принцип действия разрабатываемого оборудования

1.1 Назначение подъёмника

1.2 Конструкция и принцип действия подъёмника

2. Проектирование и расчет силовых механизмов и привода электромеханического четырёхстоечного подъёмника

2.1 Расчёт цепной передачи

3. Расчет наиболее нагруженных элементов на прочность

3

.1 Выбор материала и термообработки

3.2 Проектный расчет гайки

3.3 Среднее давление в резьбе

3.4 Проверка винта на устойчивость

3.5 Составление расчетной схемы

4. Эксплуатация, техническое обслуживание и правила техники безопасности

4.1 Требования техники безопасности

4.2 Эксплуатация подъемника

4.3 Техническое обслуживание

Заключение

Литература

Реферат

Ключевые слова: РЕМОНТНОЕ ОБОРУДОВАНИЕ, ПОДЪЁМНИК ЧЕТЫРЁХСТОЕЧНЫЙ.

Содержит описание конструкции и принципа действия подъёмника четырёхстоечного, технические характеристики, расчет силовых механизмов и привода, а также расчет наиболее нагруженных элементов конструкции на прочность, описание по охране труда при работе на данном оборудовании, правила его эксплуатации и технического обслуживания.

Введение

Целью курсовой работы является получение навыков по разработке комплекта узлов электромеханического четырёхстоечного подъемника.

В курсовой работе выполнен расчет силовых механизмов (передачи винт-гайка) и привода (цепной передачи) модернизируемого узла, а также произведен расчет наиболее нагруженных элементов конструкции (ходовой гайки ) на прочность.

1. Назначение и принцип действия разрабатываемого оборудования

1.1 Назначение подъёмника

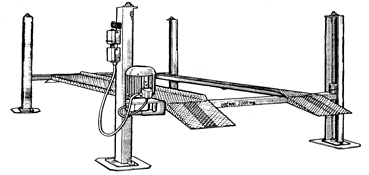

Рис.1 – Автомобильный электромеханический четырёхстоечный подъёмник для сервисного обслуживания (тип-SDO2).

Автомобильный подъёмник для сервисного обслуживания (рис.1), является универсальным устройством, позволяющим выполнять работы, связанные с сервисным обслуживанием. С применением подъёмника можно выполнять операции по обслуживанию автомобилей, полный собственный вес которых не превышает 2500 кг. Благодаря добавочному оборудованию подъёмника автомобиль можно обслуживать на двух уровнях.

Конструктивные свойства домкрата позволяют эксплуатировать его в климатических зонах N, ТА и ТН – при условии применения соответствующих защитных покрытий и электроизоляционных материалов, что подтверждено в контрольном сертификате подъёмника.

1.2 Конструкция и принцип действия подъёмника

Автомобильный подъёмник для сервисного обслуживания состоит из следующих основных систем:

- несущей системы

- приводной системы (механизма силовой передачи)

- электрической системы управления приводом.

В состав несущей системы входят: колонны со встроенными несущими болтами (4 шт.), поперечные балки (2 шт.) и продольные наездные балки (2 шт.). Продольная балка жестко прикреплена к поперечным балкам и в ней пропущена приводная цепь.

Правая продольная балка является передвижной, что позволяет изменять расстояние между наездными балками в соответствии с передней колеей обслуживаемого автомобиля, что делает его универсальным.

Механизм силовой передачи состоит из узла электродвигатель – коробка передач, который посредством замкнутого контура цепи передает привод четырем гайкам главных несущих болтов. Гайки, вращаясь по неподвижным несущим болтам, вызывают вертикальное движение продольных наездных балок подъёмника.

Электрическая система управления приводом состоит из кнопок управления движениями: «вверх», «стоп», «вниз», двух контакторов и концевых выключателей «вверх» и «вниз».

Концевые выключатели служат для автоматического задерживания (остановки) подъёмника в крайних положениях.

Таблица 1.1 – Технические данные прототипа.

Таблица 1.2 – Оборудование для прототипа.

Таблица 1.3 – Исходные данные.
