Производство формового хлеба

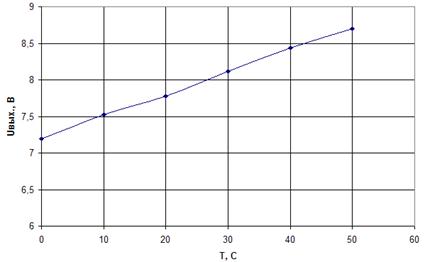

Статическая характеристика при приведена ниже:

Определим погрешности измерительной части и всего нормирующего преобразователя.

Измерительная часть:

Класс точности 5.

Определение погрешностей нормирующего преобразователя.

Класс точности 5.

Электрическая схема поверки изображена на листе 2. Суммарная погрешность приборов, контролирующих входные и выходные сигналы не должна превышать допустимой погрешности. Перед поверкой преобразователь должен быть включен в течении 30 минут для прогрева. Основная погрешность проверяется при значениях выходного сигнала 0, 20, 40, 60, 80 и 100% предела измерения. За основную погрешность γ принимается выраженная в процентах наибольшая разность между действительным средним значением выходного сигнала Ах и рассчитанное значение выходного сигнала , отнесенная к нормирующему значению выходного сигнала .

Вариация выходного сигнала определяется как наибольшая их абсолютному значению разность выходных сигналов, полученная при подходе к одному и тому же значению входного сигнала сверху или снизу при заданном его значении.

Заключение

В ходе выполнения курсового проекта были изучены:

- способы и методы формулирования задач технологического контроля и автоматизации технологического процесса;

- способы и методы построения систем технологического контроля;

- типовые измерительные приборы и датчики.

А также, получены навыки по:

- определению метрологических характеристик средств измерений, отвечающих требованиям регламента ведения ТП производства батонов;

- выбору типовых средств измерений по справочной литературе для построения искомой измерительной системы;

- расчету ПП и промежуточного преобразователя;

- расчету статической характеристики измерительного устройства в разрабатываемом канале измерения температуры,

- расчету погрешности и оценке класса точности этого канала.

Список литературных источников

1. Козлов Г.Ф., Остапчук Н.В. Системный анализ технологических процессов на предприятиях пищевой промышленности – К., Техника, 1977.

2. В.А. Соколов "Автоматизация технологических процессов пищевой промышленности". М.: ВО Агропромиздат, 1991. – 445с.: илл.

3. Конспект лекций по ТИП.

4. Каталоги измерительных средств.
