Производство формового хлеба

3. Формулирование задач системы технологического контроля

В соответствии с технологией производства формового хлеба необходимо измерять относительную влажность, температуру, давление в расстойном шкафу, давление газа в магистрали, контролировать время выпечки.

Приборы для измерения необходимых величин должны преобразовывать измеряемый параметр в электрический сигнал, который поступает

затем на вторичный прибор (ВП), который желательно установить на щите. С ВП сигналы должны поступать на микроконтроллер (МК), а затем их можно вводить в персональный компьютер (ПК).

Функции приборов по месту: преобразование, а для анализа газовой среды еще и индикация.

Функции вторичных приборов, устанавливаемых на щите: индикация.

Функции микроконтроллера: регулирование и преобразование.

Функции персонального компьютера: индикация, регистрация, регулирование, сигнализирование и преобразование.

Для управления работой ТЭНа сигналом, поступающим с микроконтроллера, необходимо иметь тиристорный преобразователь, а также трансформатор и амперметр для измерения тока.

4. Разработка системы технологического контроля и выбор технических средств измерений

В соответствии с п. 3. разрабатываемая система должна содержать каналы измерения перечисленных выше параметров.

Температура измеряется термопреобразователем сопротивления (ТСМ 50М [-50…+180 ºC]), который подключается к одноканальному измерителю. Показания заносятся в контроллер и ЭВМ, преобразование интерфейсов производиться контроллером ADAM 4017. На основании полученных данных контроллер вырабатывает, и посылает управляющий сигнал на исполнительные механизмы, которые управляют расходом газа в магистрали высокого давления и расходом воздуха, который поступает в первый муфель и необходим для нормального горения факела.

Давление разряжения в муфелях измеряется манометрами избыточного давления (САПФИР-22ДИ [0…100 кПа]). Сигнал, который поступает на прибор контроля пламени, куда также поступает сигналы о наличии пламени в муфелях. На основании полученных данных фотоэлектрический датчик пламени типа ФД вырабатывает сигналы, которые регулируют подачу газа высокого давления в муфели, подачу газа низкого давления на запальник, а также управляют запальниками.

Составим спецификацию к схеме автоматизации.

Таблица 2.Технические средства и приборы.

5. Анализ и синтез измерительного устройства в заданном канале измерения

В соответствии с заданием необходимо разработать принципиальную схему и построить статическую характеристику нормирующего преобразователя. Исходные данные:

где ИС – измерительная схема, где происходит превращение изменения сопротивления ПП в изменение выходного сигнала; У – усилитель выходного сигнала с измерительной схемы.

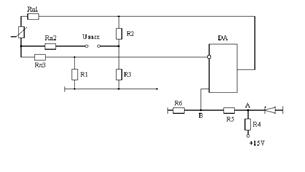

При измерении температуры расстойки необходимо преобразовать сопротивление датчика в напряжение 0…10В на выходе измерительного преобразователя. В качестве измерительной части выберем схему неуравновешенного моста с линейной зависимостью выходного напряжение от сопротивления термометра .

Если принять , и , то
