Производство стали

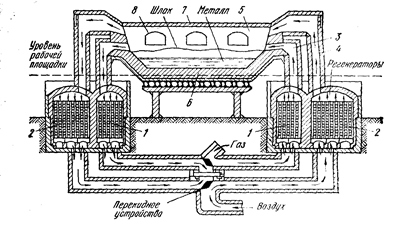

Рисунок . . Схема мартеновской печи:

1, 2 - газовые и воздушные регенераторы; 3,4 -газовые и воздушные каналы в головке печи; 5 - рабочее пространство печи; 6 -подина печи; 7 - свод пе­чи; 8 -завалочные окна

В ее плавильном пространстве сжигается газообразное топливо или мазут. Высокая температура для получения стали

в расплавленном состоянии обеспечивается реге­нерацией тепла печных газов.

Рабочее плавильное пространство печи ограничено снизу ванной, образованной подиной и откосами; свер­ху - сводом; с боков - передней и задней стенками; с торцов - головками. В передней стенке расположены окна, через которые в печь загружают исходную шихту и дополнительные материалы (по ходу плавки), а также берут пробы металла и шлака, удаляют шлак при дефосфорации. Окна закрыты заслонками со смотровыми отверстиями. Готовую плавку выпускают через отвер­стие, расположенное в задней стенке на нижнем уровне подины. Отверстие плотно забивают малоспекающимися огнеупорными материалами.

Для более полного использования тепла отходящих газов в системе газоотводов установлены регенераторы. Регенераторы выполнены в виде камер, заполненных насадкой из огеупорного кирпича.

Принцип регенерации тепла заключается в том, что насадка одной пары регенераторов некоторое время нагревается до 1250 – 1300 оС отходящими из печи газами. Затем при помощи клапанов направление движения регенераторов меняется автоматически. Через один из нагретых регенераторов в рабочее пространство печи подается воздух, через другой – газ. Проходя через насадку, они нагреваются до 1100- 1200 оС. В это время другая пара регенераторов нагревается, аккумулируя тепло отходящих газов. После охлаждения насадки регенераторов до установленной температуры снова происходит автоматическое переключение клапанов.

Основными материалами для выплавки стали являются передельный чугун марок М1,М2, М3 и стальной скрап.

Стальной скрап – отходы при прокатке (до 10-12 % от массы слитка), при ковке и штамповке (грат, обсечки и др), стружка – при обработке на металлорежущих станках. В качестве скрапа широко используют также пришедшие в негодность различные стальные изделия, детали и т.п. Стружку и мелкий скрап до загрузки в мартеновскую печь прессуют, превращая в пакеты.

При выплавке стали используют известняк (флюс), железную руду и другие добавки. Для раскисления и легирования применяют ферромарганец и другие сплавы.

Получение стали в электрических печах

Этот процесс является более совершенным, так как легко регулируется тепловой процесс, можно создавать окислительную, восстановительную, нейтральную атмосферу или вакуум, легче осуществляется легирование стали. В дуговых печах выплавляют наиболее качественные конструкционные, высоколегированные, нержавеющие, жаропрочные и другие стали.

Для производства стали наиболее часто применяют дуговые трех­фазные электрические печи с вертикальными графитированными элек­тродами и непроводящим подом. Ток, нагревающий ванну в этих пе­чах, проходит по цепи электрод—дуга—шлак—металл—шлак—дуга— электрод. Вместимость таких печей достигает 400 т.

Печь состоит из металлического кожуха цилиндрической формы и сферического дна (рис. ). Подобно мартеновским, дуговые печи могут быть кислыми и основными. В основных печах подину выклады­вают из магнезитового кирпича, сверху которого наносят набивной слой из магнезита пли доломита (150—200 мм). В кислых печах приме­няют динасовый кирпич и набивку из кварцита на жидком стекле.

Рис. . Схема дуговой электропечи

1 - выпускной желоб; 2 - дверка; 3 - свод; 4 - три электрода; 5 - опорные ролики; 6 - металл; 7 - электродвига­тель для наклона печи

В цилиндрической части печи имеется рабочее окно и выпускное отверстие с желобом. Электрические печи имеют механизмы для на­клона печи на 40—45° в сторону выпускного отверстия для слива металла и на 10—15° в сторону рабочего окна для скачивания шлака. Свод печи обычно сферический, и через него опускают в печь три цилиндриче­ских электрода. Рядом с печью по­мещены механизмы для подъема электродов и понижающий транс­форматор, питающий печь электро­энергией. Мощность трансформато­ра зависит от размеров и емкости печи. Например, 10-тонные печи имеют трансформатор мощностью 3,5 MB-А, а 250-тонные печи— трансформатор мощи остью 65 MB- A. Трансформатор печи имеет на низкой стороне несколько сту­пеней напряжения (3—12), пере­ключая которые, можно регулиро­вать энергетическую нагрузку электродов.

Небольшие печи загружают через окно (с помощью мульд и зава­лочной машины), а печи емкостью более 5 т, как правило, через свод (с помощью загрузочной бадьи или сетки).

На 1 т выплав­ляемой углеродистой стали расходуется 500—700 кВт-ч, на 1 т леги­рованной стали —до 1000 кВт-ч.

Выплавка стали в индукционных печах

Выплавку стали в индукционных печах применяют в черной метал­лургии значительно реже, чем в дуговых, и используют обычно печи без железного сердечника, состоящие из индуктора в виде катушки (из медной трубки, охлаждаемой водой), которая служит первичной обмоткой, окружающей огнеупорный тигель, куда загружают плавя­щийся металл, рис. .

Рисунок. . Схема индукционной печи для выплавки стали:

1- тигельиз огнеупорных ма­териалов; 2 - водоохлаждаемый индуктор; 3 - желоб для выпуска плавки; 4- сталеразливочный ковш; 5- металл; 6 - вихревые токи

При пропускании тока через индуктор в металле, находящемся в тигле, индуктируются мощные вихре­вые токи, что обеспечивает нагрев и плавление металла. Шихтовые материалы загружают сверху. Для выпуска плавки печи наклоняют в сторону сливного желоба. Так как в индукционных печах теплота возникает в металле, шлак в них нагревается только через металл. Вместимость современных индукционных печей дости­гает в отдельных случаях 15 т.

Плавку проводят методом переплава, используя от­ходы соответствующих легированных сталей или чис­тый по сере и фосфору углеродистый скрап и ферро­сплавы. В конце периода плавления на металл загру­жают флюс, необходимый для образования шлакового покрова. В кислых печах в качестве флюса используют бой стекла и другие материалы, богатые SiO2. В основ­ных печах применяют известь и плавиковый шпат. Шлаковый покров защищает металл от окисления и насыщения газами атмосферы, уменьшает потери теп­ла.

Крупные печи могут работать на переменном токе с промышлен­ной частотой 50 периодов; для более мелких необходимы генераторы, работающие на частоте 500—2500 периодов в секунду. Выплавка стали из чугуна в индукционных печах распространения не получила, так как окисление и рафинирование с помощью шлака в них почти не­возможно. Эти печи с успехом используют для переплавки чистых легированных сталей, так как высокая температура, возможность работы в вакууме и отсутствие науглероживания металла электродами дают возможность получить в них стали с малым содержанием угле­рода и различные сложные сплавы, к которым предъявляются повы­шенные требования.
