Производство стали

Стали железоуглеродистые сплавы, содержащие практически до 1,5% углерода. Кроме углерода, сталь всегда содержит в небольших количествах постоянные примеси: марганец (до 0,8 %), кремний (до 0,4 %), фос­фор (до 0,07 %), серу (до 0,06 %), что связано с особенностями технологии ее выплавки. В технике широко применяют также легированные стали, в состав которых для улучшения качества дополнительно

вводят хром, никель и другие элементы. Существует свыше 1500 ма­рок углеродистых и легированных сталей—конструк­ционных, инструментальных, нержавеющих и т. д.

Разработано несколько способов получения стали из чугуна.

Первыми способами получения стали из чугуна были кричный (12- 13 века), пудлинговый (конец 18 века), бессемеровский (1856 г.), томассовский. Их недостатками являются невысокое качество стали и ограниченность сырьевой базы, так как можно было использовать лишь некоторые чугуны ( с определенным содержанием кремния, серы и фосфора).

Примерно с начала 20 – го столетия массу стали выплавляли мартеновским способом (открытие 1864 г)- менее производительным, но позволяющим выплавлять более качественную сталь.

В 50-х годах 20 столетия появился кислородно - конвертерный процесс.

Одним из прогрессивных способов получения сложных и высоколегированных сталей является электрометаллургический: плавка в электрических дуговых и индукционных печах.

Сталь особо высокого качества выплавляют в вакуумных электрических печах, а также путем электрошлакового, плазменного переплава, электронно-лучевой плавки.

Кислородно - конвертерный процесс

Сущность кислородно –конвертерного процесса заключается в том, что налитый в плавильный агрегат (конвертор) расплавленный чугун продувают струей кислорода воздуха. Углерод, кремний и другие примеси окисляются и тем самым чугун переделывается в сталь.

Этот процесс осуществляется в конверторе, схема которого представлена на рис.

Рисунок . Схема кислородного конвертора:

1 — глуходонный конвертор; 2 — фурма для вдувания кислорода; 3 — летка для слива стали

Его грушевидный корпус (кожух) сварен из листовой стали, внутри он футерован основным огнеупорным материалом ( у кожуха магнезит или хромомагнезит, внутренний- рабочий слой – доломитосмоляная масса или кирпич).

Конвертор устанавливают на опорных станинах при помощи цапф, и он может поворачиваться вокруг оси, что необходимо для заливки чугуна и других технологических операций, рис. .

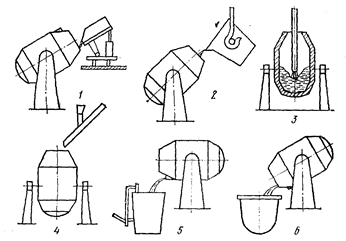

Рисунок. Технологические операции кислородно-конверторной плавки:

1- загрузка стального скрапа; 2 - заливка расплавленного чугуна; 3 - продувка кислородом; 4 - загрузка извести и железной руды с началом продувки и по ходу плавки; 5 - выпуск металла; 6 - выпуск шлака

Вместимость современных конвертеров дости­гает 250 - 400 т.

Перед старыми способами получения стали бессемеровский способ имел два неоспоримых преимущества - очень высокую производи­тельность, отсутствие потребности в топливе. Недостатком бессемеров­ского процесса является ограниченная гамма чугунов, которые могут перерабатываться этим способом, так как при динасовой футеровке не удается удалить из металла такие примеси, как серу и фосфор, в том случае, если они содержатся в чугуне.

Кислород вдувают в конвертер вертикальной трубчатой водоохлаждаемой фурмой, опускаемой в горловину конвертера, но не доходящей до уровня металла на 1200—2000 мм. Таким образом, кислород не про­дувается через слой металла (как воздух в старых конвертерных процессах), а подается на поверхность залитого в конвертер металла. Это дает возможность перерабатывать чугуны с различным содержанием примесей, а также не только вводить в конвертер жид­кий металл, но и добавлять к нему для охлаждения скрап или желез­ную руду (количество скрапа на некоторых заводах доводят до 30 % мессы металла).

Началом очередного цикла в кислородном конвертере служит завалка в него лома и других металлических отходов; на некоторых за­водах в конвертор вводят железную руду. После введения этих добавок в конвертер начинают заливать жидкий чугун, подвозимый из миксера в чугуновозных ковшах. После того как металл займет 1/5 объ­ема конвертера, загружают известь, необходимую для связывания фосфора; в конвертор опускают водоохлаждаемую фурму и подают в нее технический кислород. В конвертере начинается интенсивный процесс окисления металла кислородом, который прежде всего, встре­чаясь с частичками железа, окисляет их по реакции

Кроме железа, окисляются и примеси, но окисление их может про­исходить не только кислородом, но и перешедшей в шлак закисью железа по реакциям

В уравнениях реакций химические элементы, находящиеся в ме­талле, заключены в квадратные скобки, а находящиеся в шлаке, — в круглые.

Все эти реакции протекают в конвертере с кислородным дутьем одновременно, причем последняя реакция способствует перемешива­нию металла.

После 15—16-минутной продувки поднимают фурму, наклоняют конвертер, берут пробу металла на анализ и скачивают большую часть шлака ; это занимает 7—8 мин; за это время экспресс-анализом определяют основные параметры стали, затем конвертер вновь ставят в вертикальное положение, опускают фурму и вторично продувают кислородом несколько минут в зависимости от данных анализа и за­данной марки стали.

В это время продолжаются реакции окисления и интенсивно идут реакции шлакообразования

и многие другие физико-химические процессы; в конце вторичной продувки в конвертер вводят раскислители ( ферромарганец и ферросилицием). Марганец и кремний реагируют с растворенным кислородом; их окислы образуют с окислами железа жидкую шлаковую фазу, что помогает вывести продукты раскисления из металла.

Затем фурму вновь подни­мают, конвертер наклоняют, бе­рут контрольную пробу метал­ла, термопарой погружения из­меряют его температуру, после чего сталь выпускают через бо­ковую летку в разливочный ковш; после слива металла ска­чивают оставшийся шлак и за­делывают выпускное отверстие. Весь технологический цикл плавки занимает 50—60 мин, а продолжительность продувки кислородом - 18—30 мин.

Недостатком кислородно-конвертерного способа получения стали является большое пылеобразование, обусловленное обильным окисле­нием и испарением железа; угар металла составляет 6—9 %, что зна­чительно больше, чем при других способах получения стали. Это требует обязательного сооружения при конвертерах сложных и доро­гих пылеочистительных установок.

Производство стали в мартеновских печах

Мартеновский процесс был разработан в 1865 г. французскими металлургами отцом Э. Мартеном и сыномП. Мартеном.

Мартеновская печь (рис. ) по устройству и принципу работы является пламенной регенеративной печью.
