Анализ эффективности работы двигателя внутреннего сгорания
При понижении температуры масла до +35°С в нем образуются осадки, представляющие собой липкую мазеобразную массу, которая отлагается на деталях двигателя. Осадкообразование увеличивается при попадании воды в масло, а также вследствие работы неподогретого двигателя.
Система смазки двигателя обеспечивает подачу масла к трущимся поверхностям деталей для уменьшения трения между ними. Масло такж
е охлаждает детали и удаляет с их поверхности продукты износа. Кроме того, слой масла, образующийся у кромок поршневых колец, увеличивает герметичность между поршнем и зеркалом цилиндра.
В двигателе принята комбинированная система смазки: под давлением и разбрызгиванием.
Систему смазки двигателя составляют: масляный картер для запаса масла, шестеренчатый масляный насос с маслозаборным патрубком, полнопоточный фильтр тонкой очистки масла с фильтрующим элементом, масляные каналы в блоке цилиндров, головке цилиндров и в деталях двигателя, а также устройства и приспособления для контроля давления масла во время работы двигателя, сигнализации об аварийном падении давления масла, для проверки уровня масла, заправки и выпуска масла и вентиляции картера.
Масляный картер отштампован из листовой стали. Его устанавливают на уплотнительной прокладке, изготовленной из пробковой крошки на резиновой связке, толщиной 3 мм, крепят к блоку двенадцатью болтами, которые затягиваются с приложением момента в 0,52—0,84 кгс·м. Чтобы предотвратить расплескивание масла при движении по плохим дорогам, на крутых подъемах, при спуске и резком торможении, в картере 3 установлена перегородка. Для выпуска отработавшего масла к нижней части картера приварен фланец, в котором установлена резьбовая сливная пробка.
Масляный насос — шестеренчатый, с редукционным клапаном. Привод ведущего валика насоса осуществляется от коленчатого вала двигателя через цепную передачу, валик привода, звездочку валика привода и шестерню с винтовыми зубьями, изготовленную как одно целое с валиком. Осевое перемещение валика в блоке ограничивается установкой упорного фланца. В случае чрезмерного износа упорный фланец заменяют. Валик установлен и вращается в сталеалюминевых втулках, запрессованных в блок цилиндров двигателя.
Масло по каналам в блоке к деталям двигателя подается от насоса через фильтр по магистральному масляному каналу и подканалам к коренным подшипникам коленчатого вала.
Таким образом, в двигателе под давлением смазываются: подшипники коренных и шатунных шеек коленчатого вала, опоры и кулачки распределительного вала, опоры валика привода и втулка шестерни привода масляного насоса и прерывателя-распределителя. Цилиндры, поршни и поршневые кольца, поршневые пальцы, втулки и пружины клапанов, цепной привод распределительного вала, шестерня привода масляного насоса и прерывателя-распределителя, кулачок привода топливного насоса смазываются масляным туманом, который образовался в результате разбрызгивания масла.
Давление масла в двигателе контролируется при помощи электрического датчика. В прогретом двигателе при 5600 об/мин коленчатого вала и температуре 85°С нормальное давление масла должно быть в пределах 3,5 .4,5 кгс/см2. В случае падения давления масла до 0,4—0,8 кгс/см2 контрольная лампа с красным светофильтром, расположенная на щитке (комбинации) приборов, загорается и сигнализирует об аварийном падении давления масла.
Допускается временное загорание контрольной лампы падения давления масла в режиме холостого хода, а при увеличении частоты вращения оборотов коленчатого вала лампа должна гаснуть. В случае загорания лампы в рабочих режимах двигателя следует прекратить работу двигателя, так как давление масла недостаточно.
В связи с тем, что масляный манометр на двигателях ВАЗ-2101 не устанавливается, периодически следует проверять давление масла по контрольному манометру, штуцер которого завертывается в отверстие блока цилиндров вместо вывернутого датчика.
Емкость системы смазки (картера двигателя и масляного фильтра) — 3,75 л или 3,5 кг масла. Общая емкость картера, масляного фильтра, каналов и трубок составляет 4,2 л. Для периодической замены масла достаточно 3,75 л. Масло заливают через маслозаливную горловину, герметически закрытую пробкой. Эта пробка уплотняется резиновой прокладкой и удерживается плоской пружиной. Работа двигателя без пробки маслозаливной горловины недопустима, так как при этом в систему попадает значительное количество пыли и влаги, что повышает износ двигателя и при этом возрастает угар масла.
Уровень масла контролируется указателем (маслоизмерительным стержнем), на котором нанесены метки «МIN» и «МАХ».
Метка «МАХ» находится на расстоянии 61 мм от конца указателя. Расстояние между метками «МIN» и «МАХ» 16 мм.
Работа жидкостной, двухконтурной системы охлаждения двигателей ВАЗ закрытого типа с принудительной циркуляцией обеспечивается установкой водяного насоса, трубчатого радиатора, полнопоточного термостата с байпасным обводом, герметичной пробки и расширительного (конденсационного) бачка.

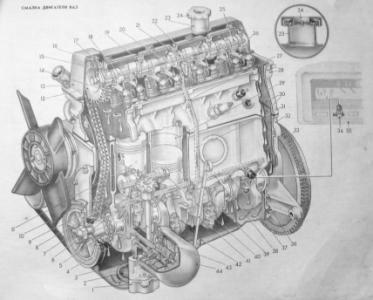

Рис. 14. Система смазки двигателя ВАЗ-2101
1 — шестеренчатый масляный насос, 2 — маслозаборный патрубок, 3 — масляный картер двигателя, 4 — ведущий валик масляного насоса, 5 — ведущая звездочка коленчатого вала, 6 — шестерня привода масляного насоса и прерывателя-распределителя, 7 — канал для подачи масла к подшипникам и кулачкам валика привода, 8 — передняя полость блока для стока избыточного масла и вентиляции картера, 9—валик привода прерывателя-распределителя зажигания, масляного и топливного насосов, 10—роликовая цепь привода, 11 — поршень, 12 — ведомая звездочка распределительного вала, 13 — крышка головки цилиндров, 14 — пружины клапана, 15 — упорный фланец распределительного вала,1 6 — отверстие в звездочке для смазки цепи, 17 — распределительный вал, 18 — масляный канал распределительного вала, 19 — канал для смазки опорной шейки распределительного вала, 20 — канал в стойке корпуса подшипников для подачи смазки к распределительному механизму, 21 — канавка для подачи масла в масляный канал распределительного вала, 22 — корпус подшипников распределительного вала, 23 — маслозаливная горловина двигателя, 24 — пробка маслозаливной горловины двигателя, 25 — канал для смазки кулачка, 26 — рычаг привода клапана, 27 — канал в головке цилиндров для подачи масла к распределительному механизму, 28 — головка цилиндров, 29 — цилиндр двигателя, 30 — задняя полость головки и блока цилиндров для стока избыточного масла и вентиляции картера, 31 —канал в блоке для подачи масла к распределительному механизму, 32 — блок цилиндров, 33 — пятиопорный коленчатый вал, 34 — контрольная лампа (с красным светофильтром) падения давления масла в двигателе до 0,4— 0,8 кгс/см2, 35 — щиток (комбинация) приборов, 36 — датчик давления масла, 37 — канал для смазки коренного подшипника коленчатого вала, 38 — магистральный масляный канал, 39 — маслосъемное поршневое кольцо, 40 — масляный канал в валике привода, 41 — указатель для измерения уровня масла в картере двигателя, 42 — перегородка масляного картера, 43 — фильтрующий элемент, 44 — корпус полнопоточного фильтра тонкой очистки масла
