Анализ эффективности работы двигателя внутреннего сгорания

Размер h показывает величину рабочего (не полного!) хода плунжера, который определяет количество подаваемого топлива.

Форсунки осуществляют впрыск топлива в камеру сгорания, подводимого к ним под высоким давлением.

Качество впрыска определяется: тонкостью и однородностью распыливания топлива; равномерным распределением частиц распыленного топлива, в камере сгорания; своевременным начало

м и окончанием впрыска; поддержанием требуемого давления впрыска при различных режимах работы двигателя.

Форсунки бывают двух типов — открытые, не разобщающие камеру сгорания с форсункой после впрыска, и закрытые, имеющие запорную иглу, открывающую сопловое отверстие форсунки на период впрыска топлива. Закрытые форсунки конструктивно сложнее, по они обеспечивают впрыск топлива на всех режимах работы двигателя под постоянным давлением и поэтому более распространены.

4.4 Подвод воздуха и отвод выпускных газов

Для нормальной работы дизеля необходимо обеспечивать подачу воздуха в его цилиндры и выпуск из них отработавших газов. Наполнение цилиндров воздухом может осуществляться как за счет разрежения, создаваемого движущимися в цилиндрах поршнями, так и за счет подачи воздуха в цилиндры под давлением, превышающим атмосферное. Во втором случае, т. е. с применением наддува, масса воздуха, заполняющего цилиндр, значительно больше, что позволяет сжигать больше топлива за каждый цикл и повышать мощность дизеля при сохранении его габаритов.

Для нагнетания воздуха в цилиндры дизеля используется специальное оборудование, различающееся между собой по приводу и принципу действия. Сжатие воздуха всегда сопровождается повышением температуры, что приводит к снижению его плотности. Это нежелательно, так как одновременно уменьшается масса воздуха в цилиндрах дизеля (воздушный заряд). Охлаждение сжатого воздуха можно производить в промежуточных теплообменниках, расположенных между нагнетателем и воздушным коллектором

Отработавшие в цилиндрах газы выбрасываются в атмосферу, но перед выбросом они отдают часть своей энергии на привод ротора турбонагнетателя. Отвод газов от цилиндров дизеля осуществляется через цилиндровые крышки и два выпускных коллектора, имеющих надежную теплоизоляцию.

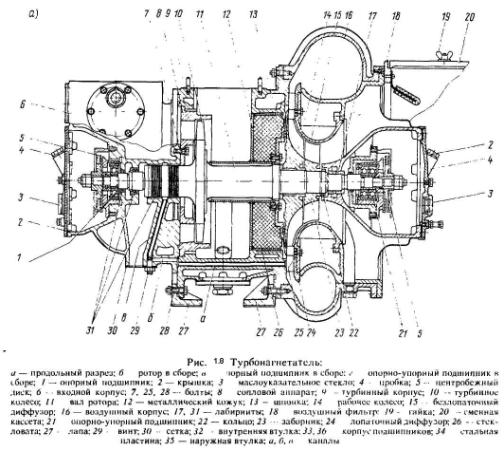

Турбонагнетатель (рис. 9, а) предназначен для подачи воздуха под давлением в цилиндры дизеля. На номинальном режиме работы давление наддувочного воздуха достигает 0,06 МПа (0,6 кгс/см2), а подача — 6550 м /ч (при частоте вращения ротора турбонагнетателя 18 800 об/мин).

Неподвижная часть турбонагнетателя (статор) состоит из трех корпусов: входного 6, турбинного 9 и воздушного 16, соединенных цилиндрическими фланцами.

Входной корпус 6 соединен с двумя выпускными коллекторами и имеет каналы для прохода выпускных газов к турбине, расположенной в среднем (турбинном) корпусе 9.

Входной 6 и турбинный 9 корпусы, соприкасающиеся с горячими выпускными газами, отлиты из чугуна и имеют водяные полости для охлаждения водой, циркулирующей в основном контуре. Подвод воды из напорного коллектора осуществляется через нижние, а отвод — через верхние штуцера корпусов, причем из турбинного корпуса вода выходит через два верхних штуцера. Охладившая турбонагнетатель вода отводится по трубопроводу в коллектор горячей воды.

К торцу входного корпуса, обращенному к турбинному, крепят тремя болтами 7 с лепестковыми шайбами сопловой аппарат 8, представляющий собой стальное лопастное колесо. Газы, проходящие через сопловой аппарат, перед тем как попасть на лопатки турбинного колеса приобретают нужное направление и большую скорость за счет специальной формы неподвижных лопастей аппарата.

Из турбинного корпуса 9 газы отводятся через глушитель в выпускную трубу. В верхней части корпуса имеется прямоугольное отверстие, заканчивающееся обработанным фланцем для крепления глушителя. Снизу к турбинному корпусу крепят болтами 28 две лапы 27 для установки турбонагнетателя на кронштейн, прикрепленный восемью шпильками к заднему торцу блока цилиндров. Турбонагнетатель закрепляют на кронштейне восемью болтами.

Чтобы ограничить передачу тепла от выпускных газов к нагнетаемому воздуху, между турбинным 9 и воздушным 16 корпусами имеется теплоизоляция. Она состоит из стекловаты 26, заключенной в металлический кожух 12, который прикреплен болтами к воздушному корпусу. Кожух 12 одновременно охватывает вал ротора, уменьшая возможность его нагрева и передачи тепла по валу к рабочему колесу нагнетателя.

Лопаточный диффузор 24 служит для направления воздуха, отбрасываемого лопастями рабочего колеса, в расширяющийся канал улиткообразного корпуса. За счет формы лопаток диффузора уменьшается скорость нагнетаемого воздуха и одновременно увеличивается его давление.

Ротор турбонагнетателя (рис. 9, б) состоит из вала 11 и двух колес: турбинного 10 и рабочего 14. Диск турбины приварен к валу, причем плавный переход (галтель) от вала к диску обеспечивает достаточную прочность турбины. В диске сделано 45 елочных пазов для крепления лопаток, изготовленных из жаропрочной стали и имеющих елочные хвостовики. Все лопатки для прочности скреплены бандажной проволокой.

Рабочее колесо нагнетателя состоит из двух частей, отлитых из алюминиевого сплава. Одна часть колеса — заборник 23 — имеет спиральные лопасти, а другая (рабочая) — прямые радиальные, причем переход от спиральных лопастей к радиальным выполнен плавным. Колесо с помощью шпонки 13 напрессовано на вал до упора в выступ и закреплено кольцом 22, которое насаживается на вал в горячем состоянии.

Смазывание подшипников осуществляется дизельным маслом, заливаемым в камеры через специальные горловины, которые закрыты пробками 4. Для контроля за уровнем масла в камерах крышки 2 оснащены круглыми стеклами 3. При неработающем дизеле уровень масла должен быть выше центра стекла на 4 мм. Для смазывания подшипников применены центробежные диски 5, укрепленные на валу ротора. Вращающиеся диски захватывают масло и забрасывают его в корпуса подшипников, после чего масло вновь стекает в камеру.

4.5 Устройство двухтактных и четырехтактных двигателей

Четырехтактные дизели (Рис.10). 1 такт – впуск. При движении поршня от ВМТ к НМТ вследствие образующегося разряжения из воздухоочистителя в полость цилиндра через открытый впускной клапан поступает атмосферный воздух. Давление воздуха в цилиндре составляет 0.08 - 0.095 МПа, а температура 40 - 60 С.

2 такт – сжатие. Поршень движется от НМТ к ВМТ; впускной и выпускной клапаны закрыты, вследствие этого перемещающийся вверх поршень сжимает поступивший воздух. Для воспламенения топлива необходимо, чтобы температура сжатого воздуха была выше температуры самовоспламенения топлива. При ходе поршня к ВМТ цилиндр через форсунку впрыскивается дизельное топливо, подаваемое топливным насосом.
